LINAX® Lxc compact

Die sehr kompakten LINAX® Lxc (compact) Typen basieren auf der patentierten Monoblockbauweise. Die Linearmotor-Wicklungen befinden sich im Monoblock und die Magnete mit dem Glasmassstab im Schlitten. Dabei bewegen sich die Magnete und die Wicklung bleibt stationär. Dies bedeutet keine bewegten Kabel, kein Kabelschlepp und damit höhere Lebensdauer.

Ihre Vorteile

Linearmotortechnologie für Dynamik, Präzision und minimalen Wartungsaufwand
Käfigzwangszentrierung beim Kreuzrollenkäfig standard (Diese verhindert das „Käfig wandern“ und erhöht dadurch die Zuverlässigkeit und Lebensdauer)
Glasmassstab mit 1 μm Auflösung standard, Genauigkeit +/- 2 μm
Optional mit 100 nm Auflösung lieferbar
Optional mit vertikaler Gewichtskompensation erhältlich

Jenny Science - LINAX^® Lxc

Ihr Ansprechpartner

Steve Aeby

Geschäftsführung

Steve Aeby

Leiter Verkauf

Verkaufsgebiet: BE, SO, JU, NE, FR, VD, GE, VS, TI

+41 78 723 78 65 aeby@axnum.ch

Technische Daten

Modell	Fahrweg [mm]	L Mono [mm]	Kraft Fn/Fp [N]	Gewicht Schlitten/Total (+Geko) [g]
44F08	44	78	08/24	130/350 (+90)
85F10	85	144	10/30	230/650 (+180)
135F10	135	194	10/30	320/880
230F10	230	290	10/30	450/1'200
80F40	80	169	40/114	520/1'470 (+335)
176F40	176	265	40/114	750/2'150 (+530)
272F40	272	361	40/114	1'050/2'800

Anwendungen & Applikationen

LINAX® X-Y Kreuztisch im 3D-Drucker

Der 3D Drucker von Arburg umfasst zwei LINAX® Lxc Direktantrieb-Linearmotoren von Jenny Science, die in einem sehr kompakten X-Y-Kreuztisch kombiniert sind.

Siemens Simotion mit XENAX® Profinet IRT

Mit dem XENAX® Xvi 75V8 Servocontroller und dem PROFINET Busmodul ist es möglich die LINAX® Linearmotor-Achsen mittels einer PROFINET Steuerung zu verfahren.

LINAX® - Behandlung im Reinraum

Die höchstkompakten LINAX® Lxc Linearmotor-Achsen nicht nur dynamisch und präzise sondern auch Reinraum tauglich.

LINAX® Pick and Place System

Das hochdynamische Pick and Place System besteht aus zwei direkt zusammen montierten LINAX® Lxc Linearmotoren.

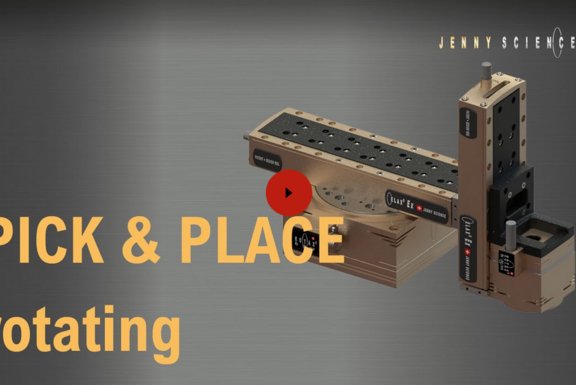

Pick and Place Systeme mit modularem Baukasten

Y-Z Pick and Place: Linearmotor-Schlitten & Drehmotor-Achsen

Die Modularität der Jenny Science Produkte ermöglicht eine sehr einfache Montage im Pick & Place Y-Z ohne Adapterplatte.

X-Y-Z Pick and Place für Linearmotor-Achsen/-Schlitten

Baukastensystem für ELAX® und LINAX®: Sehr kompaktes Einbauvolumen dank den wählbaren Längen der Einzelachsen im Vergleich zu Robotern.

X-Y Kreuztische

Die Modularität der Jenny Science Linearmotorachsen ermöglicht eine Kreuztischmontage ohne Adapterplatte.

Servocontroller

Die XENAX Servocontroller dienen zur Ansteuerung aller LINAX® und ELAX® Linearmotoren sowie ROTAX® Drehmotor-Achsen.

Servocontroller XENAX® Xvi48V8

Die XENAX Servocontroller dienen zur Ansteuerung aller LINAX® und ELAX® Linearmotoren sowie den NC-Rundtischen mit Torque-Motoren und Getriebe von AxNum.

Servocontroller XENAX® Xvi75V8

Die XENAX Servocontroller dienen zur Ansteuerung aller LINAX® und ELAX® Linearmotoren sowie den NC-Rundtischen mit Torque-Motoren und Getriebe von AxNum.

Servocontroller XENAX® Xvi75V8S

Die XENAX® Xvi75V8S ist eine Weiterentwicklung des aktuellen Modells XENAX® Xvi75V8. Für Neuentwicklungen empfehlen wir den Xvi75V8S zu verwenden.

Forceteq® Kraftmesstechnologie

Forceteq® basic Kraftmesstechnologie

Die Kraftmessung erfolgt während des Produktionsprozesses mit der patentierten Forceteq® Kraftmesstechnologie, ohne externen Kraftsensor.

Forceteq® pro Kraftmesstechnologie

Die Kraft kann während des Produktionsprozesses überprüft werden. Es können Kraft-Weg-Diagramme erfasst und aufgezeichnet werden für die Rückverfolgbarkeit.
