Tables rotatives à entraînement direct à profil réduit

La série profil réduit surprend et séduit par sa compacité. Une base compacte, un roulement annulaire de grand diamètre et un encodeur optique lui permettent de garantir une grande précision. Son moteur couple sans fer est un grand avantage dans les mesures de couple ou lors de déplacements à vitesse constante.

Vos atouts

  • Idéal pour les applications de chassage directement sur la table rotative avec l’option corps en acier (jusqu'à 2'500 N en statique)
  • Proposé avec Servocontrôleur Xenax® Xvi préconfiguré pour une intégration inégalée
  • Encombrement minimal avec la performance des plus grands
  • Idéal pour la mesure de couple grâce au cogging réduit

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Série tables rotative à profil réduit

Données techniques

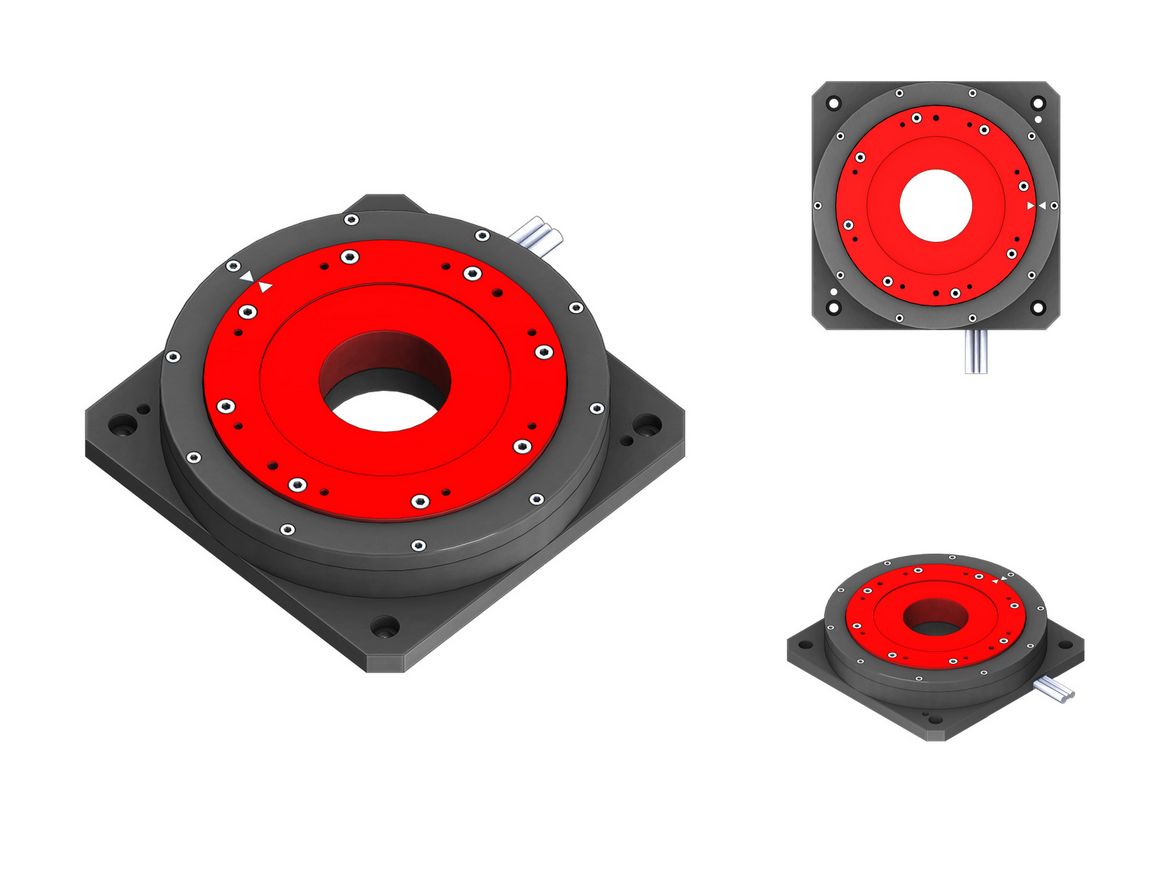

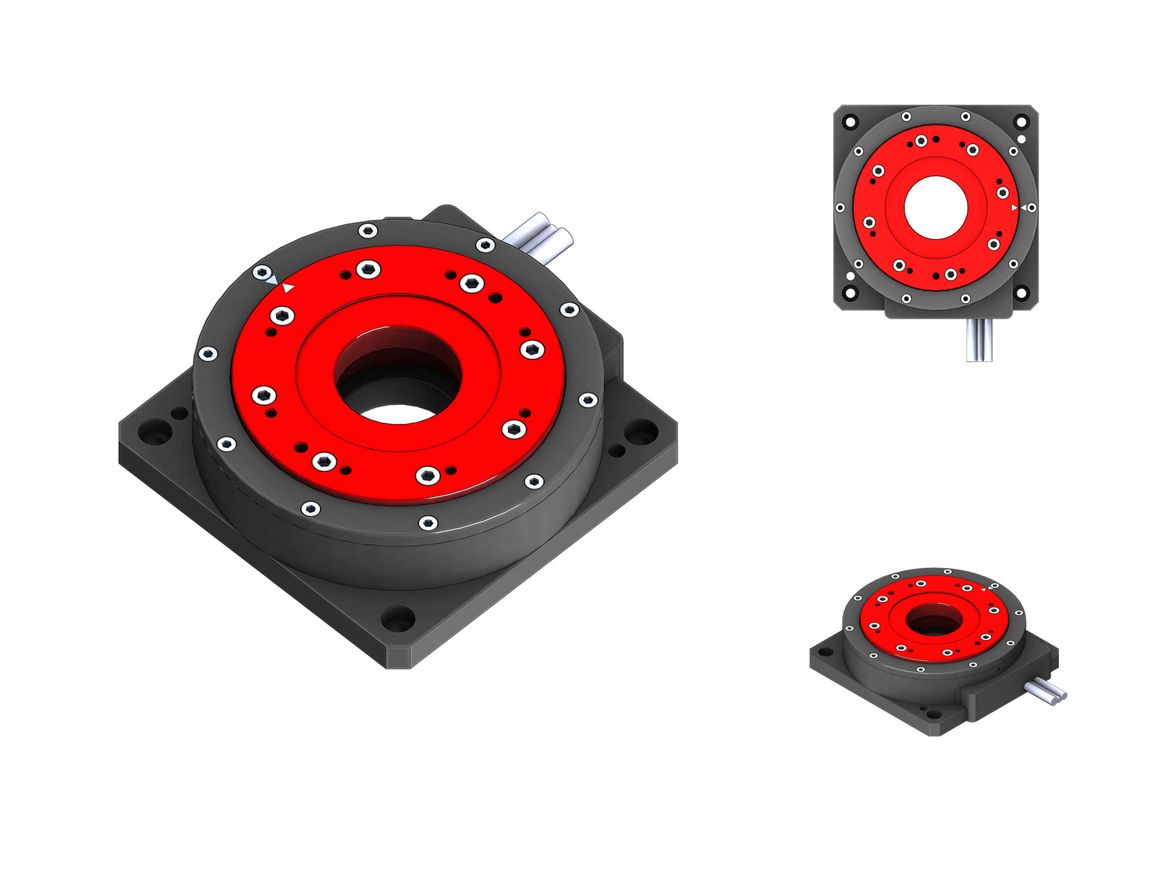

 RaXD120H37RaXD170H37RaXD220H42
N° articleAXN615007AXN615009AXN615008
Dimensions D x HØ 120 x 37 mmØ 170 x 37 mmØ 220 x 42 mm
Trou traversantØ 37 mmØ 50 mmØ 70 mm
Vitesse max. (à vide) pour planéité/battement standard400 tr/min @ 24VDC280 tr/min @ 48VDC145 tr/min @ 48VDC
Vitesse max. (à vide) pour planéité/battement 5 ou 10um120 tr/min @ 24VDC120 tr/min @ 48VDC120 tr/min @ 48VDC
Couple nominal0.6 Nm2.8 Nm7.4 Nm
Couple maximal2.1 Nm11.9 Nm35.9 Nm
Répétabilité+/- 4 arcsec+/- 3 arcsec+/- 3 arcsec
Planéité axiale15 um (5 um, 10 um **)18 um (5 um, 10 um **)18 um (5 um, 10 um **)
Battement radial15 um (5 um, 10 um **)18 um (5 um, 10 um **)18 um (5 um, 10 um **)
Force axiale max. (Upright mounting)150 N / 2'000 N *230 N / 2'000 N *300 N / 2'500 N *
Force axiale max. (Inverted / Wall mounting)15 N23 N30 N
Couple de pivotage max. (Upright mounting)14.7 Nm31.7 Nm55.2 Nm
Couple de pivotage max. (Inverted / Wall mounting)1.47 Nm3.17 Nm5.52 Nm
Masse2 kg / 2.9 kg *3.7 kg / 5.6 kg *7 kg / 10.6 kg *
Longeur des câbles3 m3 m3 m
Downloadpdf / steppdf / steppdf / step

* Corps acier
** Option
