Laser fibré DFLVentus Marker Business Industrial

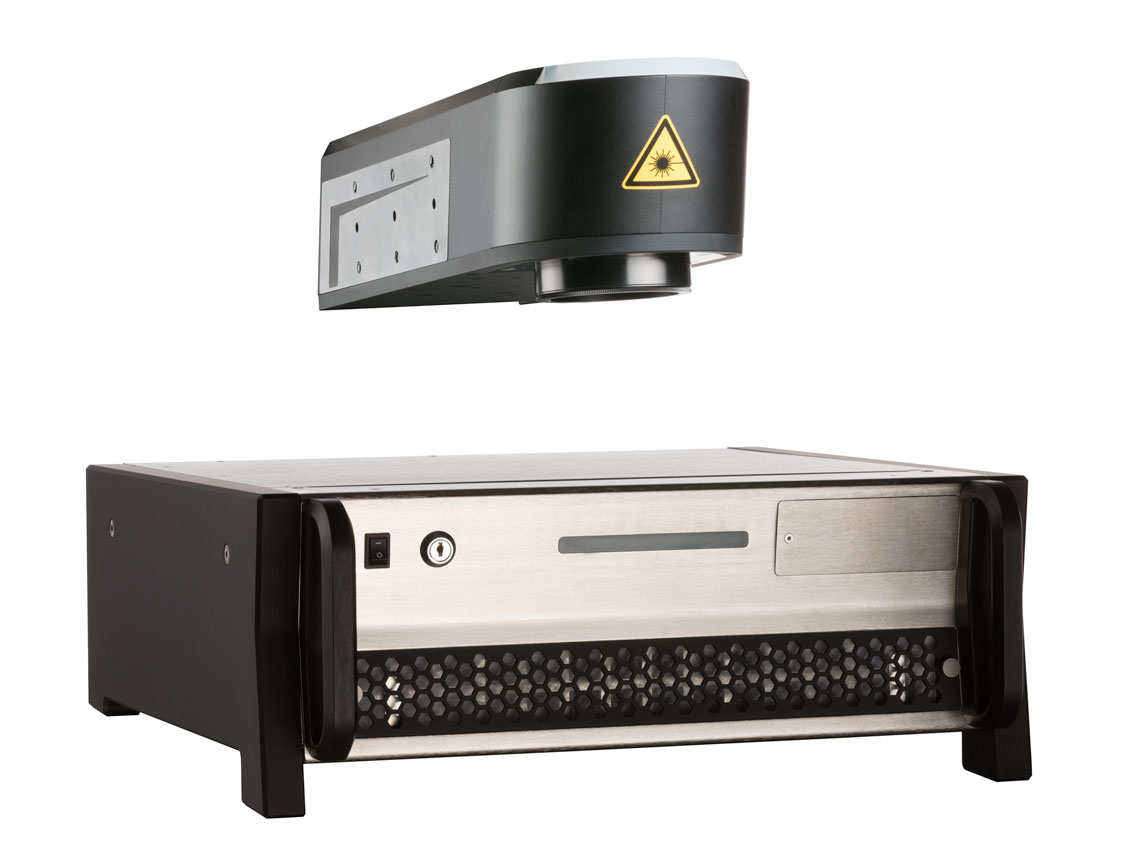

Le système laser compact a été conçu tout spécialement pour un environnement industriel et un usage sur les lignes de production. Le boîtier étanche à la poussière et aux projections d’eau peut être monté partout, de manière flexible et simple. La tête de laser dispose de quatre surfaces usinées à visser et peut ainsi être montée dans n’importe quelle position. En outre, le résonateur offre une longévité très étendue, ne nécessitant que très peu d’entretien.

Vos atouts

  • Gain de place
    par une tête de laser et un résonateur compacts (disponible également en version intégrable 19 pouces)
  • Garantie de disponibilité de production et
    réduction des coûts par la réduction des intervalles d’entretien

    grâce à la grande longévité de la source de laser fibré
  • Préservation de l’environnement et des ressources
    grâce à une faible consommation électrique et une grande longévité
  • Réduction des investissements
  • version entrée de gamme bon marché pour un emploi dans les lignes de production

Votre contact

Mike Machule
Direction

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

Les lasers fibrés sont très efficaces et il existe une vaste palette de solutions pour répondre à l’ensemble des besoins de l’industrie. Les lasers fibrés dopés à l’ytterbium sont particulièrement puissants, pour un coût d’exploitation faible. Ces systèmes laser nécessitent très peu d’entretien car le résonateur (plage dans laquelle le faisceau laser est produit) affiche une longévité élevée (> 50 000 heures de fonctionnement).

Un laser fibré fonctionne de la façon suivante :

  • la source laser génère un signal optique qui est ensuite amplifié dans le câble fibré ;
  • ce signal rejoint après le collimateur. Celui-ci oriente le faisceau et le porte à un diamètre défini avant d’atteindre la tête galvanométrique ;
  • la tête galvanométrique est dotée de deux miroirs orientables (miroirs galvanométriques) qui dirigent le faisceau laser pour un marquage rapide et précis, à l’horizontale comme à la verticale ;
  • le faisceau laser redressé est dirigé par un objectif à champ plat, qui focalise le faisceau. Selon les équipements optiques employés, il en résulte sur la pièce un diamètre de faisceau laser de 0,025, 0,035 ou 0,05 mm.

Laser fibré

Le choix de la bonne technologie laser est très complexe et constitue un défi de taille pour de nombreux utilisateurs potentiels. Outre la question du prix, la qualité de marquage, sa vitesse, l’interface utilisateur, la technologie, la longévité des systèmes ou encore l’assistance et le support jouent régulièrement un rôle important.

AxNum propose toutes les technologies laser pertinentes et est ainsi en mesure d’offrir des conseils technologiques indépendants et impartiaux.

Le facteur déterminant pour la réaction du matériau au contact du faisceau laser est son comportement d’absorption de la longueur d’onde du laser. La longueur d’onde la plus fréquemment utilisée s’élève à 1064 nanomètres. Suivent ensuite les longueurs d’onde de 532 nanomètres (laser vert), 355 nanomètres (laser UV) et 10 600 nanomètres (laser CO2). La puissance du laser est ensuite déterminée en fonction des exigences en matière de vitesse de marquage.

Laser fibré   Laser YAG   Laser vert   Laser UV   Laser Co2

Nous disposons de lasers de marquage dans une plage comprise entre 4 et 100 watts. Des essais avec nos lasers de démonstration sont indispensables pour un contrôle définitif du respect des exigences.

Matériaux à marquer

Le marquage ou la gravure de métaux est la principale destination du produit. Le système permet également de marquer des plastiques, céramiques et films laser. Pour les plastiques, le marquage laser est assuré par enlèvement de matière, moussage ou carbonatation.

 DFLVentus Marker Economy
Industrial Design
DFLVentus Marker Business
Industrial Design

Métal
Gravure
Enlèvement par couches
Marquage par revenu


très bon
très bon
très bon


très bon
très bon
très bon

Plastique
Carbonisation*
Moussage*
Enlèvement de matière (gravure)


bon
très bon
inapproprié


très bon
très bon
inapproprié

Céramiquebonbon
Revêtements & vernistrès bontrès bon
Verreinappropriéinapproprié
Boisinappropriéinapproprié
Cuirinappropriéinapproprié

Etiquettes & feuilles pour laser
Enlèvement de matière
Virage de teinte


très bon
très bon


très bon
très bon

  DFL Ventus Marker Business
Industrial Design

*Selon la composition du plastique, il est possible que des restrictions s'appliquent.

Matériaux

Applications laser

Données techniques

Type de laserYb:Fibre, Laser fibré pompée par diode
Longueur d’onde1064 nm ± 4 nm
Champ de marquage min.60x60mm
Champ de marquage max.180x180mm
Puissance du laser20-50 W
Temps d’impulsion (laser MOPA)Non
FocusShifterOui (Option)

Interfaces

Interfaces standard :

  • Alimentation à large plage d’entrée, de 80 à 240 V
  • 4 entrées et sorties numériques
  • Circuit de sécurité externe selon PLe
  • Interface de communication (USB 2.0)

Interfaces disponibles :

  • Entrée d’encodeur pour marquage « on the fly »
  • Interfaces de communication de série (RS232/RS485)
  • Interfaces de communication ethernet (2x)
  • Sortie USB externe (p. ex. pour les applications vidéo)

Norme de sécurité & classe de performances

Le DFLVentus Marker Economy est un laser de marquage fibré de classe 4. Le DFLVentus Marker Business satisfait aux directives et exigences de sécurité fonctionnelle, conformément à la norme DIN EN ISO 13849-1.

Logiciel de pilotage

L’architecture logicielle moderne du logiciel de marquage MagicMark permet un accès ciblé à toutes les fonctions disponibles et aux options de commande du laser ainsi qu’aux périphériques laser (WS/DM, etc.).

Programmation interne :

  • VB.Net [Winwrap Basic]
  • intégré dans MagicMark

Programmation externe :

  • C#.Net [MS Visual Studio]
  • accès à la bibliothèque de classe

Logiciel Magic Mark
