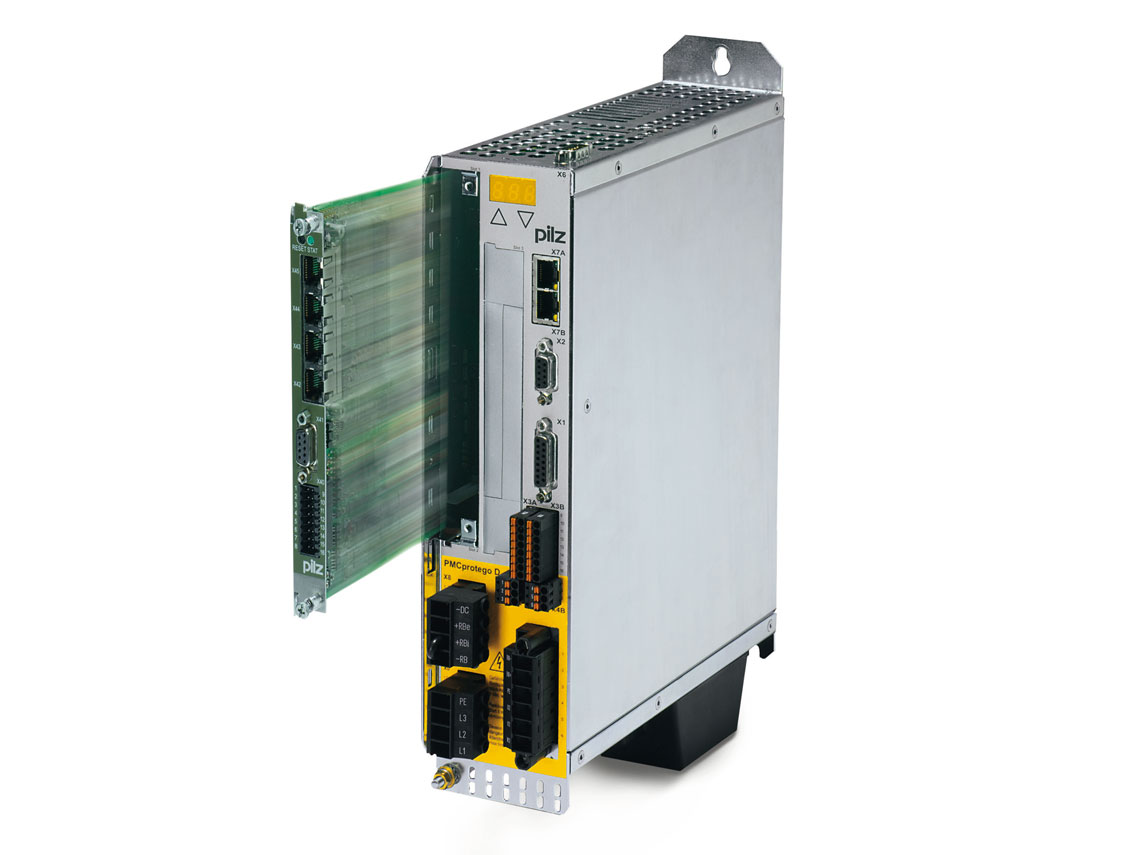

Servocontrôleur PILZ avec fonctions de sécurité

Les variateurs de puissance équipés de la carte de sécurité PMCprotego S constituent une solution d'entraînement de sécurité complète comprenant de nombreuses fonctions de sécurité. L'association de l'entraînement et de la sécurité garantit, à l'aide des fonctions de mouvement, d'arrêt et de freinage, la sécurité de l'opérateur lors de l'exploitation de l'équipement, du changement de format ou de la maintenance et augmente en même temps la productivité.

Vos atouts

  • Tous les retours de position courants sur le marché peuvent être raccordés directement pour l’exploitation des technologies de moteur les plus diverses.
  • Mise en route facilitée grâce au logiciel PILZ
  • Grâce à la technique d’asservissement, réagir de manière flexible aux modifications de formats et réaliser des cadences plus élevées
  • Plus grande disponibilité de votre machine grâce à des fonctions de sécurité étendues
  • Sécurité maximale en association avec la carte de sécurité, jusqu’à PL e (PL d en combinaison avec les tables rotatives RaXD)
  • Bilan énergétique optimal dû au couplage du circuit intermédiaire avec le circuit de freinage intelligent

Mise en service et fonctions de sécurité

Les utilisateurs bénéficient de temps de réponse hautement dynamiques et courts, d'une mise en service et d'une utilisation simple, ainsi que d'un niveau de sécurité maximal avec seulement un codeur.

Toutes les fonctions de sécurité satisfont aux exigences de la directive machines sur la base de la CEI 61800-5-2 et sont conçues jusqu'à PL e selon l'EN ISO 13849-1 ou SIL CL 3 selon l'EN/CEI 62061.

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

Données techniques

  • 3 dimensions avec courant nominal 1-12 A, 24 A, 24-72 A pour différents domaines d’applications
  • Alimentation en 1x230VAC ou 3x400VAC disponibles
  • Coupure de sécurité du couple (STO) comprise dans l’équipement de base, autres fonctions de sécurité associées à la carte de sécurité
  • Emplacement pour cartes d’extension (bus de terrain, carte de sécurité, carte Motion Control, etc.)
  • Variateurs de puissance pour les moteurs avec retour de position comme les résolveurs ou les codeurs sinus-cosinus (HIPERFACE, EnDat), BiSS ou codeurs incrémentaux

Bus de terrains

De série :

  • EtherCAT
  • CANOpen
  • SafetyNET p

Optionnel :

  • PROFINET
  • PROFIBUS

Fonctions de sécurité

De série :

  • STO : Safe Torque Off

Option carte de sécurité Pilz S-2 :

  • SS1 - Arrêt sécurisé 1
  • SS2/SOS - Arrêt sécurisé 2
  • SLS - Limitation sûre de la vitesse
  • SDI - Sécurité par surveillance de direction
  • SLI - Sécurité par limitation d'incrémentation

Complément fonction SLS

  • Réduction des coûts puisqu’avec un retour de position standard, on atteint une sécurité maximale jusqu’à PL d sans deuxième codeur
  • Les variateurs de puissance PMCprotego D sont conçus selon l’EN/CEI 62061 (SIL 3), l’EN ISO 13849-1 (jusqu’à PL e)
  • La carte de sécurité PMCprotego S est conforme à l’EN 61800-5-2

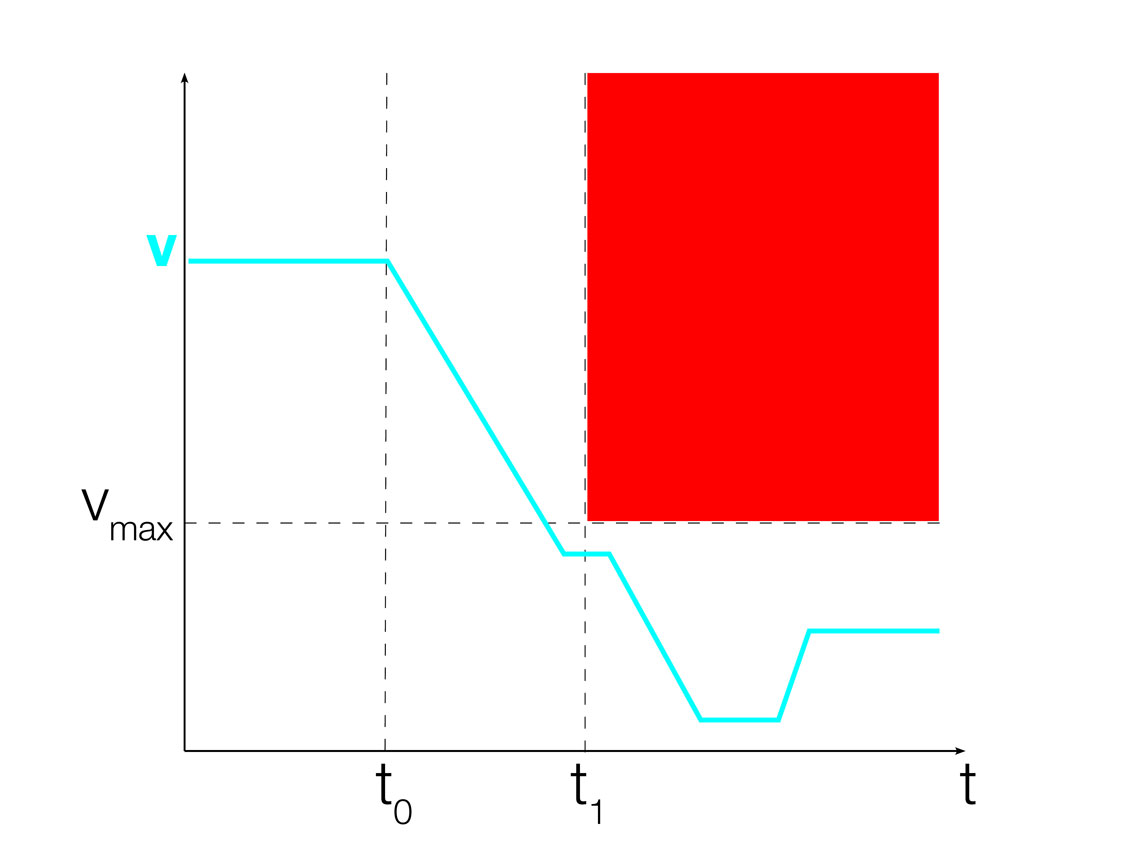

Limitation de sécurité de la vitesse (Safe Limited Speed)

La fonction « limitation de sécurité de la vitesse » surveille le respect par l’entraînement d’une vitesse maximale définie. En cas de dépassement de la valeur limite de la vitesse, l’entraînement est coupé en toute sécurité.
