Hand- und Pneumatikpressen

Handhebelpressen eignen sich besonders für den Einstieg in die Pressenanwendungen. Bei den Handpressen wird grundsätzlich zwischen Crimppressen und Handhebelpressen unterschieden. Die Handhebelpressen können in Zahnstangenpressen und Kniehebelpressen unterteilt werden.

• Crimppressen werden zur Konfektionierung von Kabeln verwendet.
• Zahnstangenpressen haben einen linearen Kraftverlauf erreichen aber im Vergleich zu den Kniehebelpressen nur kleine Kräfte.
• Die Kniehebelpresse hat einen exponentiellen Kraftverlauf bis hin zum unteren Totpunkt wo die Presskraft am grössten ist.

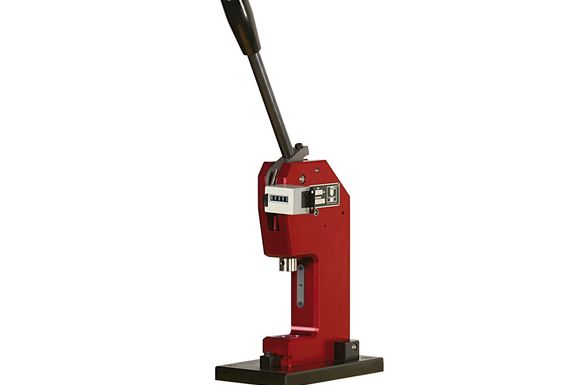

Crimppresse

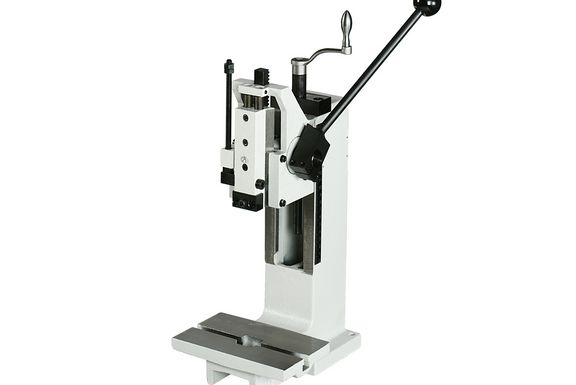

Zahnstangenpresse

Kniehebelpresse

Eine zusätzliche Ausführung der Handhebelpressen ist die luftunterstützte Handhebelpresse welche den kraftlosen Zustellhub per Hand zulässt und der Krafthub anschliessend mit einem pneumatischen Zylinder vollzogen wird.

Luftunterstützte Handhebelpresse

Pneumatische Pressen werden auch Druckluftpressen oder Pneumatikpressen genannt. Sie erzeugen den Arbeits- und Rückhub des Presskolbens durch Beaufschlagung eines Zylinders mit Druckluft. Die Presseinheit kann von einem oder mehreren neben- oder übereinander angeordneten Zylindern angetrieben werden.

Direkt oder indirekt wirkende Presse

• Bei direkt wirkenden Pressen treibt der Druckzylinder direkt den Pressenstössel an.
• Bei indirekt wirkenden Pressen wird die Antriebskraft über einen Hebel auf die Pressenstössel übertragen.

Die Anpresskraft lässt sich durch Reduzierung des Eingangsdrucks stufenlos regulieren. Zusätzlich kann die Presse mit einer Kraft-Weg-Überwachung über Fenster oder Hüllkurven ausgestattet werden. Diese Pressen sind als Tisch- oder Ständerpressen sowie als in Automatikstationen integrierte Presseinheiten konzipiert.
Pneumatikpressen sind eine kostengünstige Lösung mit hoher Ausgabeleistung.

Linearwirkende Pneumatikpresse

Luftunterstützte linearwirkende Pneumatikpresse

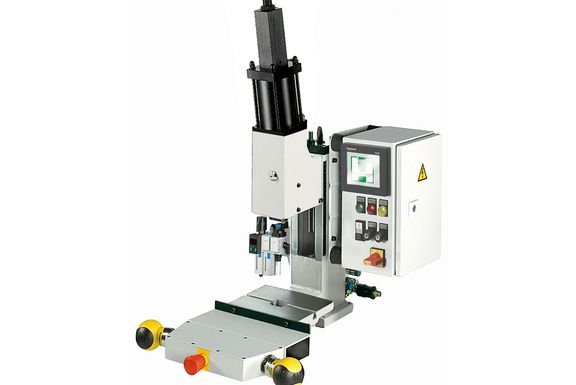

Pneumatische Kniehebelpresse mit verstellbaren Führungseinheit

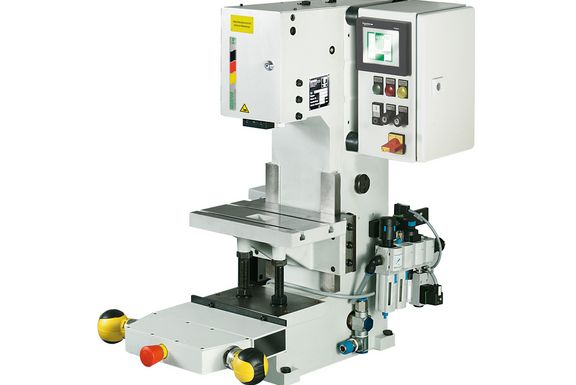

Pneumatische Kniehebelpresse mit C-Pressrahmen

Handhebelpressen wie auch pneumatische Pressen können für folgende Anwendungen eingesetzt werden:

• Einpressen
• Umformen (wie Bördeln)
• Verstemmen
• Nieten
• Trennen durch Stanzen oder Schneiden
• Prägen
• Markieren
• Verformen
