Servopresse UFM Line5 RX

Die Servopressen UFM Line5 RX eignen sich für einfache und komplexe Montage- und Fügeprozesse sowie für Prüf- und Testapplikationen im Kraftbereich von 10 bis 200 kN. Aufgrund ihrer Mehrachsfähigkeit lassen sich auch Synchronisierungs- oder Umformaufgaben mit mehreren Mechaniken mit nur einer Steuerung realisieren.

Ihre Vorteile

Mehrachsfähigkeit
Anschlüsse für mehrere Sensoren
Bedienung über Webbrowser (keine zusätzliche Installation nötig)
Direkte Datenauswertung im RX-Controller
Erweiterte Diagnosemöglichkeiten

Ihr Ansprechpartner

Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

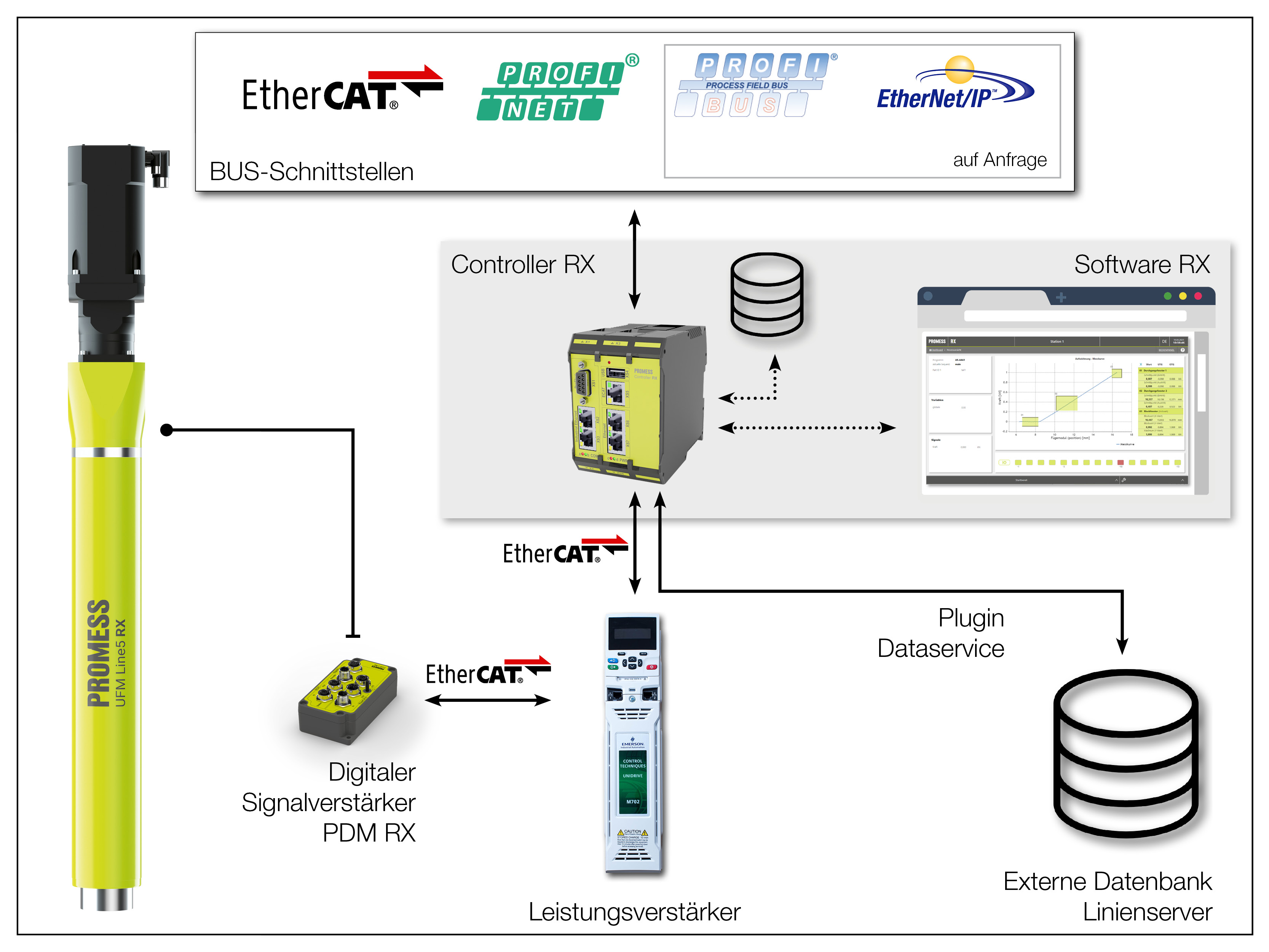

Systemaufbau

Integrierte Kraft/Weg-Überwachung für die Qualitätssicherung Ihrer Montageprozesse
Digitale Messtechnik für zuverlässige und genaue Messungen
Datenbank für die Dokumentation und Rückverfolgbarkeit Ihrer Produkte

Systemaufbau

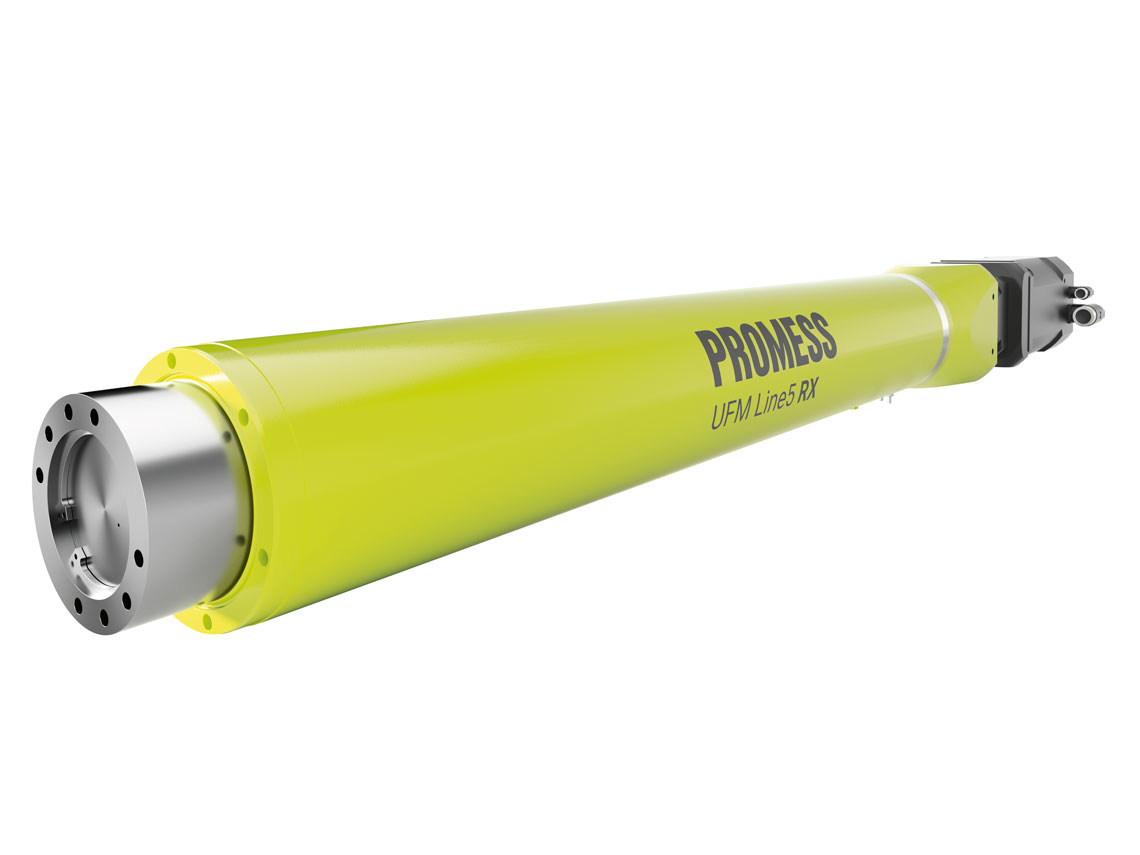

Mechanik

Die Mechanik der Servopresse RX basiert auf dem bewährten Konzept der UFM Line5. Die RX-Version hat aber ein optimiertes Design erhalten. Optional ist eine Sicherheitskupplung zum Schutz der Mechanik gegen Überlast und eine automatischen Zentralschmierung erhältlich.

Steuerung

Die Servopresse Line5 RX wird über den zentralen Controller RX angesteuert und überwacht. Dieser ermöglicht eine parallele Ansteuerung von bis zu 4 Mechaniken und 16 Sensoren. Das Kraftsignal der Servopresse wird vom digitalen Messerverstärker PDM-S RX verlustfrei zur Steuerung übertragen. Ein TTL-Eingang erlaubt den Anschluss eines zusätzlichen Messtasters. Der integrierte Absolutwertgeber gewährt eine genaue Positionierung des Pressenstempels und erübrigt eine Referenzfahrt zu Beginn des Zyklus. Die Datenauswertung erfolgt direkt im Controller RX. Hier lassen sich Programme und Prozesskurven speichern. Gespeicherte Prozessdaten können über ein Datendienst abgeholt und weiterverarbeitet werden.

Ihre Vorteile

Parallele Steuerung von bis zu 4 Mechaniken und bis zu 12 PDM Signalumwandler
Datenauswertung direkt im Controller RX
Verfügbare Protokolle: Profinet, EtherCAT, Profibus* EtherNet/IP*

*auf Anfrage

Software

Die Parametrierung und Visualisierung des Fügeprozesses erfolgt über die Software RX. Die Software zeichnet sich durch Ihr intuitives Web-Interface und ihre Industrie 4.0 Fähigkeit aus.

Software UFM RX

Bauform

Die Servopresse UFM Line5 RX ist in zwei Bauformen erhältlich. Die Parallel-Bauform eignet sich im Gegensatz zur Inline-Bauform überall dort, wo enge Platzverhältnisse herrschen. Durch den parallel angebrachten Motor lässt sich in der Höhe entscheidend Platz einsparen.

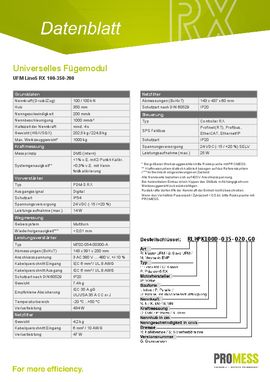

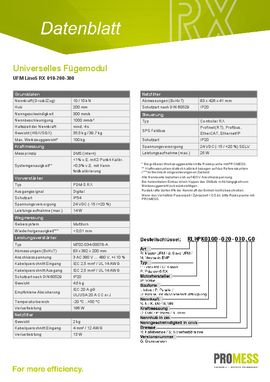

Technische Daten

Inline Bauform

Kraft	Hub*	Geschwindigkeit
10 kN	200 mm	300 mm/s
30 kN	350 mm	250 mm/s
60 kN	350 mm	250 mm/s
100 kN	350 mm	200 mm/s
200 kN	350 mm	100 mm/s

Parallel-Bauform

Kraft	Hub*	Geschwindigkeit
10 kN	200 mm	300 mm/s
30 kN	350 mm	250 mm/s
60 kN	350 mm	250 mm/s
100 kN	350 mm	200 mm/s
200 kN	350 mm	100 mm/s

*Sonderhübe auf Anfrage

Servopresse Line5S RX

Die Servopressen der Line5S-Baureihe zeichnen sich durch eine optimierte Konstruktion aus. Sie sind ideal für Montagevorgänge, die auf begrenztem Raum durchgeführt werden müssen. Das Gewicht und die Abmessungen des Moduls sind auf das notwendige Minimum reduziert.

Kraft	Hub	Geschwindigkeit
1 kN	200 mm	200 mm/s
3 kN	200 mm	200 mm/s

Zubehör

Anwendungen und Prozesse

Einpressen auf Position

Eine Welle soll in einen Rotorring auf 35mm eingepresst werden.

Einpressen auf Kraft

Eine abgesetzte Welle soll auf Block in eine Führungsrolle eingepresst werden.

Clipsen / Einrasten

Clipsen von Ventilen: Der Ventilschaft aus Stahl soll mit dem Spulenkörper aus Kunststoff verclipst werden.

Fügen auf externes Signal

Ein Ritzel soll auf eine Elektromotorwelle aufgepresst werden.

Feder prüfen

Während der Produktionsphase müssen die unbelastete Länge und die Charakteristik einer Druckfeder vor den nächsten Montageschritten bekannt sein.

FAQ

Was sind die Hauptunterschiede zwischen UFM V5 und RX ?

RX wurde von Grund auf neu entwickelt. Die grössten und auffälligsten Unterschiede liegen sicherlich in der Software (Web HMI, Nutzerführung...). Grundlegend wurden jedoch auch die Topologie überarbeitet (Controller ersetzt das Applikationsmodul und Feldbusmodul als zentrale Schnittstelle – EtherCAT). Eine höhere Abtastrate ermöglicht Anwendungen mit kürzeren Zykluszeiten.

Kann man von UFM V5 zu RX wechseln (Retrofit)?

Ein Wechsel ist grundsätzlich möglich, aber mit einem grösseren Aufwand verbunden. Zusätzlich zum elektrischen Umbau muss auch die SPS Einbindungen neu gemacht werden, da die alte Einbindung mit RX nicht kompatibel ist. Auch gilt es zu beachten, dass die Fügeprogramme neu geschrieben werden müssen, da UFM5 nicht mit RX kompatibel ist.
