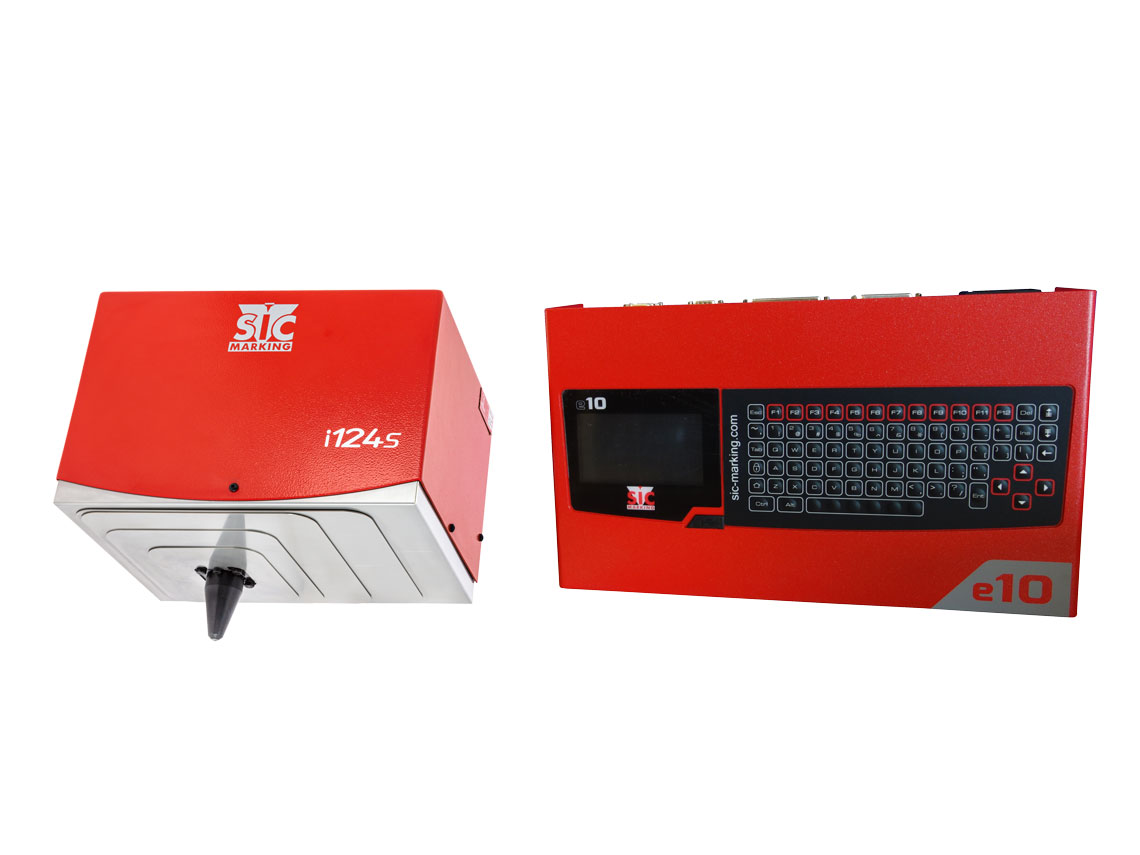

Intergrierbarer Ritzmarkierer e10R i124s

Der integrierbare Markierkopf i124s ist ein leistungsfähiger Ritzmarkierer, welcher auf die nahtlose Integration in industrielle Produktionsabläufe ausgelegt ist. Der Ritzmarkierer i124s arbeitet geräuscharm und verfügt über ein grosses Markierfenster.

Ihre Vorteile

  • Doppeltwirkende Nadelbaugruppe (pneumatisch)
  • Vertikaler Steuersensor zur Kratzvermeidung
  • Erkennung und Ausgleich von Schrittverlusten
  • Ideal Markiergenauigkeit für FIN (Fahrzeug-Identifikationsnummer)

Prospekt Ritzmarkierer e10R i124s

Ihre Ansprechpartner

Jérôme Benoit
Produktmanagement

Jérôme Benoit

Produktmanager

Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER

+41 78 225 18 44 benoit@axnum.ch

Technische Daten

Markierfenster120 x 60 mm
Abmessung L x T x H230 x 300 x 357,5 mm
Gewicht18 kg
Robotic Kabel5 m, 10 m (15 m*)

*Option

Applikationen und Anwendungen

Die Ritzmarkiertechnik bietet gegenüber der Punktmarkiertechnik durchgezogene Linien*, wodurch Schriftzüge eine höhere optische Wertigkeit erlangen. Dieses Verfahren ist besonders bei der Prägung auf Rohren und anderen Hohlkörpern mit großem Resonanzraum vorzuziehen. Es wird außerdem bei der Kennzeichnung von Fahrgestellnummern (Fahrzeug-Identifikationsnummern, FIN) bevorzugt eingesetzt.

*Durch das Verfahren der eingetauchten Ritznadel können Späne entstehen.

Ritzmarkieren von Metall

Die Ritzmarkierung ist ein Prozess, bei dem die Beschriftung (Text, Logos, Codes) mit einer Karbid- oder Diamant- Nadel erzeugt wird, welche mit Druck in die Oberfläche gepresst und über diese gezogen wird. Hierdurch entsteht eine durchgezogene Linie über flache, runde, konkave oder gebogene Oberflächen auf fast allen Materialien.

Mehr zu Ritzmarkieren von Metall

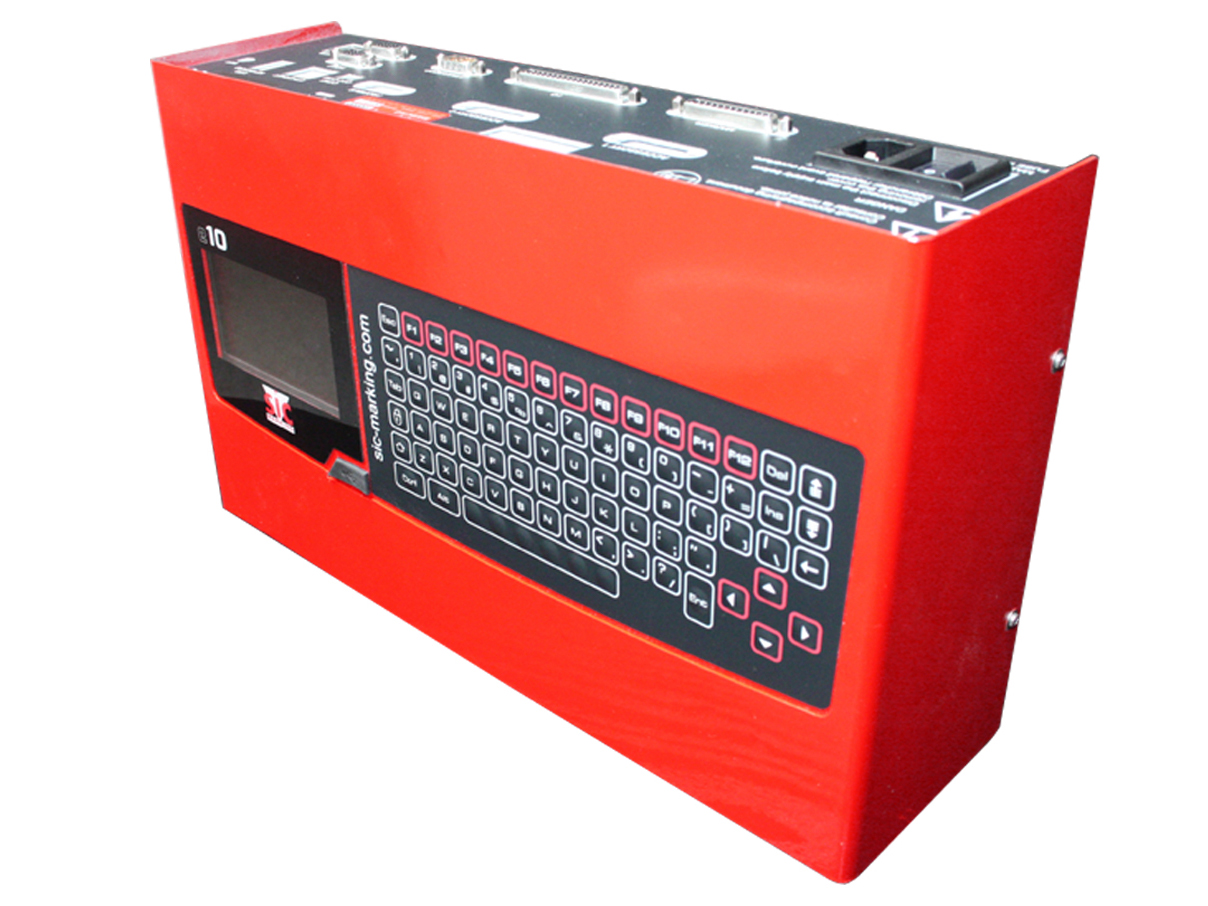

Controller e10R

In Verbindung mit dem Controller e10R, der für den Einbau in Schaltschränke ausgelegt wurde, ist dieses Nadelmarkiersystem für alle automatisierten Kennzeichnungsaufgaben auf kleinem Raum optimal geeignet. Natürlich ist die Kombination mit dem Controller e10 in Tischgerät-Bauform wahlweise ebenfalls möglich.

Controller e10

Software

PC-Software SICTOOL e10 Line für die direkte Steuerung des Markierkopfs

  • Bearbeitung von Markierdaten
  • Input/Output Management
  • Verlaufsfunktion

Software e10

Optionen und Zubehör

Zur optimalen Integration steht eine Vielzahl von Zubehörteilen zur Verfügung.

Download Prospekte

Integrierbare Ritzmarkierer

e10R i124s
