Rundtische und Drehmodule

Die Rundtische von AxNum wurden speziell für Positionier- oder Drehtisch-Aufgaben entwickelt, welche erhöhte Anforderungen an Genauigkeit und Dynamik erfordern.

Drehmotor-Achsen

Die kompakten Drehmotor-Achsen arbeiten präzise, sind flexibel einsetzbar und robust in der Anwendung.

Rundtische mit Torque-Motoren

Komplett integrierte bürstenlose Motoren mit einem präzisen Encoder und robusten Führungen.

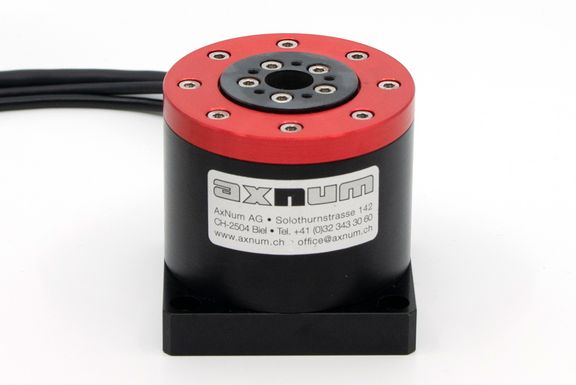

Miniatur NC-Rundtische mit Low-Cogging

Der hochkompakte Direktantrieb wurde ausgelegt für schnelle Bewegungen und konstante Drehgeschwindigkeit. Dank des «low cogging» ideal für Drehmomentmessungen.

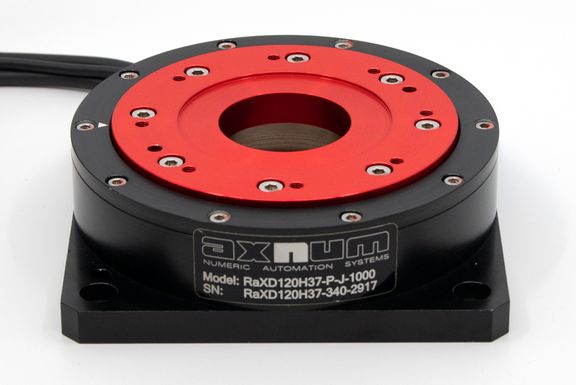

NC-Rundtische mit verringerter Bauhöhe

Eine kompakte Basis, ein Ringlager mit grossem Durchmesser und ein optischer Encoder sorgen für hohe Präzision.

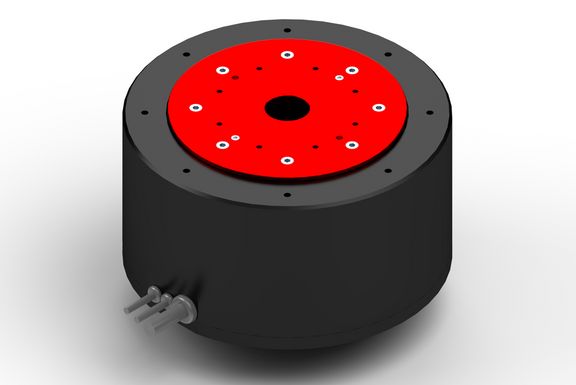

NC-Rundtische Standardserie

Die Rundtische der Standard-Serie sind der ideale Partner, um Dynamik, Präzision und Flexibilität zu gewährleisten.

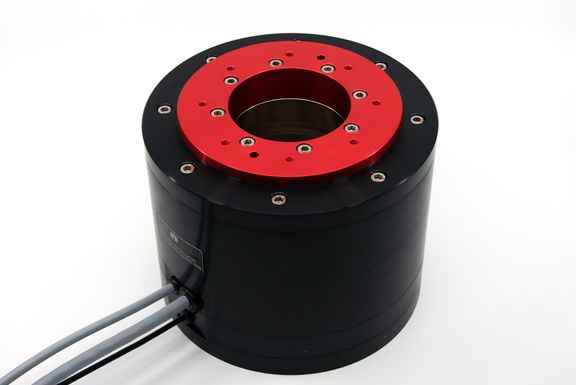

NC-Rundtische mit grosser Durchgangsbohrung

Direkt angetriebener Motor mit übergrosser zentraler Durchgangsbohrung für Flexibilität und Modularität.

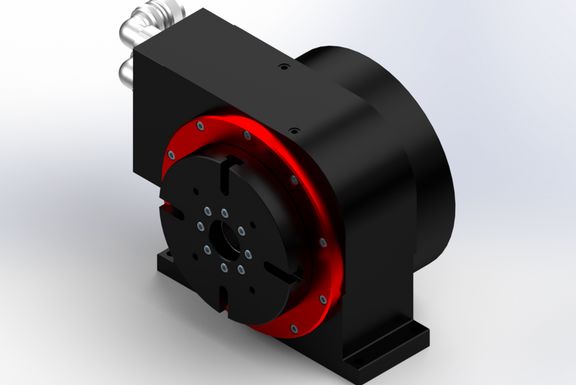

NC-Rundtische mit IP67 Schutz

Alles integriert, hohe Präzision und starkes Drehmoment, alles gepaart mit Schutzart IP67.

Rundtische mit Torque-Motoren

Elektromechanische Rundtische

Schaltteller-Durchmesser 100 bis 1'600 mm, Aufbau-Durchmesser bis 9'500 mm & Transportlast bis 25'000 kg

FIBROTOR® - Universal-Rundtische mit Kurvenantrieb

Für hochgenaue und kundenindividuelle Anforderungen: Aufbau-Durchmesser bis 6‘500 mm und Transportlasten bis 16‘000 kg.

FIBROMAT® - Schwerlast-Positionierungstisch

Extrem grosse Durchgangsbohrung und sehr flache Bauweise: für grosse und schwere Vorrichtungen, die dynamisch und präzise positioniert werden müssen.

Elektromechanische Rundtische

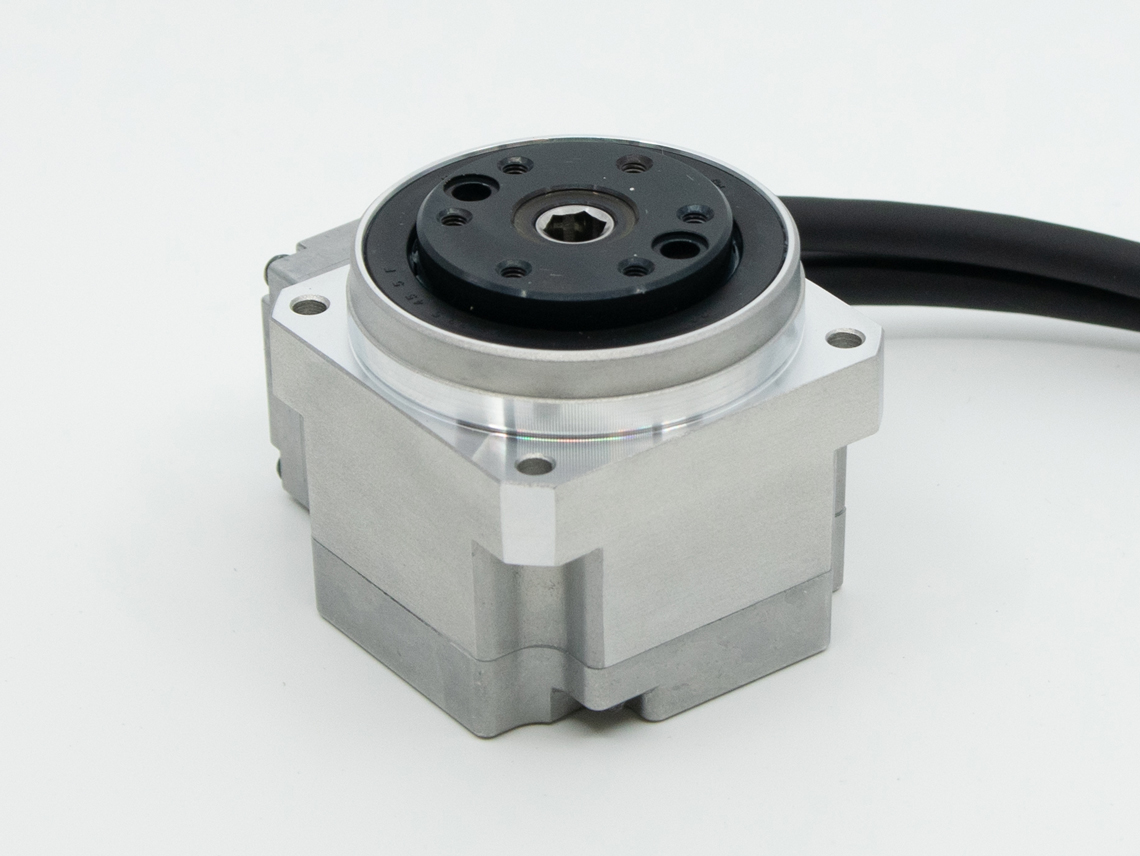

Miniatur Drehmodule mit Getriebe

Ursprünglich entwickelt als Dreh-Achsen für Roboter, verfügen diese Einheiten aber auch über genügend Kraft um Drehteller anzutreiben.

Miniatur Drehmodule mit Getriebe

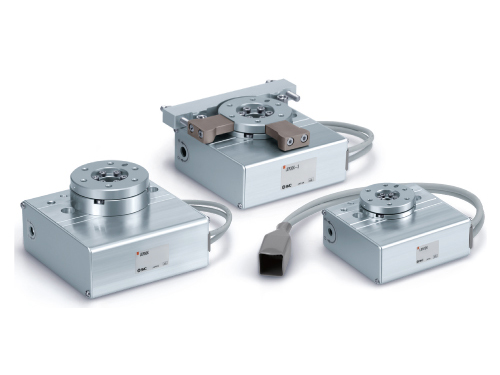

Elektrische Schwenktische

Kompakter, leistungsfähiger, leicht einstellbarer elektrischer Schwenktisch mit Positions-, Geschwindigkeits- und Beschleunigungs-/Verzögerungsteuerung

Elektrische Schwenktische

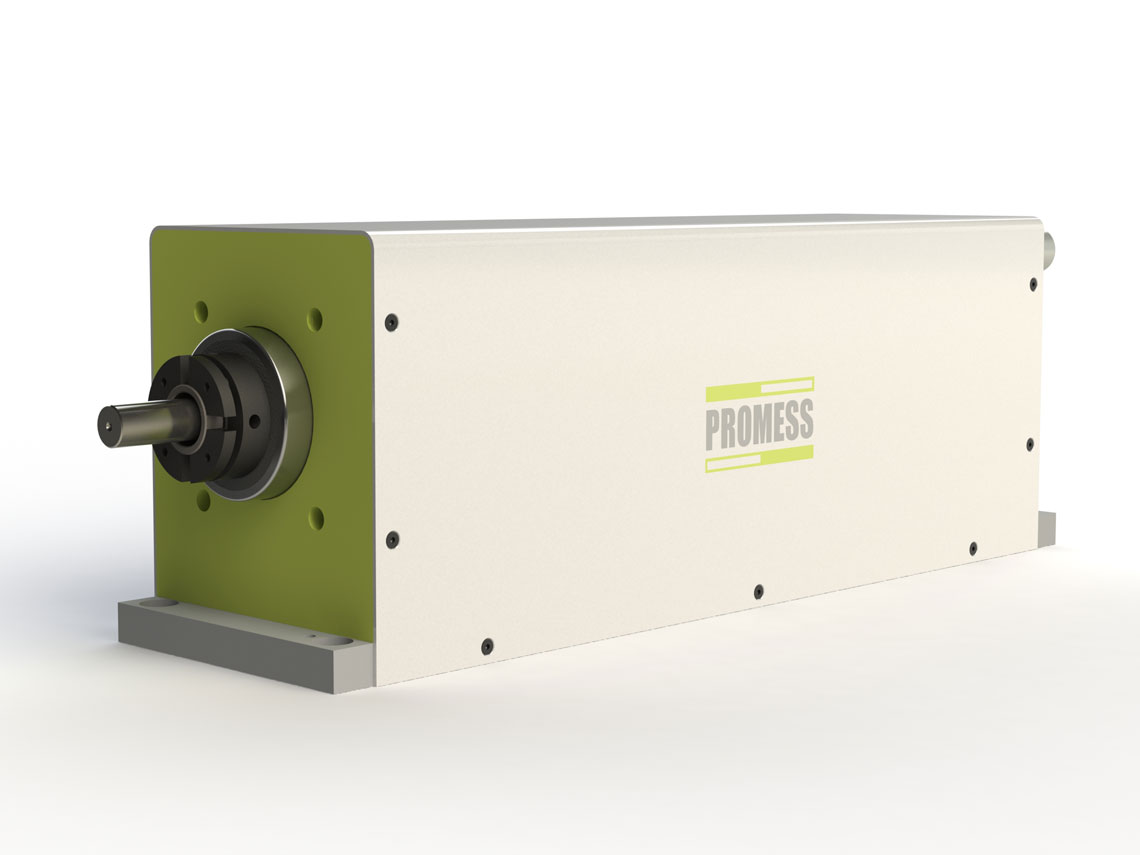

Drehmomentmodule

Die Drehmomentmodule UDM5 eignen sich für Montage- und Überwachungsprozesse, bei denen eine Drehmomentüberwachung erforderlich ist.

Drehmomentmodul UDM5

FAQ

Mit welchem Controller kann ich meinen Rundtisch ansteuern?

Je nach Typ des Drehtisches müssen Servoregler und Frequenzumrichter getrennt werden. Für die meisten Feldbussysteme stehen passende Steuerungen zur Verfügung, die durch die Ausstattung mit Sicherheitsfunktionen der neuesten Generation ein Höchstmass an Sicherheit für die zukünftigen Anwendungen garantieren.

Drehtische mit Direktantrieb

Niedervolt- und Hochvolt-Servoregler
Angebotene Produkte : Jenny Science, PILZ, Bosch und andere auf Anfrage

Elektromechanische Tische

Frequenzvariatoren
Erforderliche Leistung: abhängig vom gewählten Modell
Angebotene Produkte: SEW, Siemens und Allen Bradley

Wenn Sie Ihren eigenen Controller verwenden möchten, stehen wir Ihnen für eine persönliche technische Beratung zur Verfügung, um den Betrieb zu validieren.

Welche Präzision bieten die Messsysteme auf den ROTAX® Drehmotor-Achsen?

ROTAX® Rxvp (Vakuum/Druckluftdurchführung)

Wiederholgenauigkeit bidirektional, konstante Temperatur
Magnetring interpoliert 64'000 Inc/U: ±0.006° / ±20 ws
(entspricht ±0.5 µm am Umfang bei Radius 10 mm)

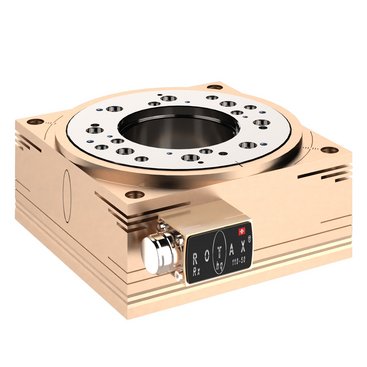

ROTAX® Rxhq (High Torque mit Hohlwelle)

Wiederholgenauigkeit bidirektional, konstante Temperatur
Magnetring interpoliert 120'000 Inc/U: ±0.003° / ±10 ws

Genauigkeit absolut bidirektional

Die Absolutgenauigkeit ist von der Messpunkt Position in Bezug auf den Encoder-Messkopf veränderlich. Die mechanische Präzision der Rotationsachse in Bezug auf Plan-/Rundlauf und die Distanz zum Messkopf beeinflussen die Genauigkeit. Die Absolutgenauigkeit kann letztendlich nur gezielt auf einen Messpunkt auf dem mechanischen Aufbau vermessen werden. Wir können solche Messungen mit dem Laserinterferometer durchführen.

Welche Umgebungsbedingungen sind geeignet? In welcher Umgebung kann ich Rundtische verwenden?

Grundsätzlich können wir Ihnen für jede Umgebung und alle Umgebungsbedingungen den passenden Runditsch anbieten. Bitte sprechen Sie mit uns, damit wir gemeinsam mit Ihnen den für Sie passenden Rundtisch definieren können.

Wie kann ich meinen Massenträgheitsmoment berechnen?

Für die genaue Berechnung der Trägheit ist es notwendig, sowohl die Platte als auch die Positionen zu berücksichtigen. Die Befestigungen haben einen grossen Einfluss auf die Trägheit, da sie sich an der Aussenseite des Durchmessers befinden und oft zahlreich sind.

Wie plane ich meinen Rundtisch zu montieren? Welche Einsatzarten gibt es?

Horizontal, seitlich oder "auf dem Kopf stehend"? Alle Lösungen sind möglich, jedoch müssen die technischen Spezifikationen für jede dieser Lösungen berücksichtigt werden.
