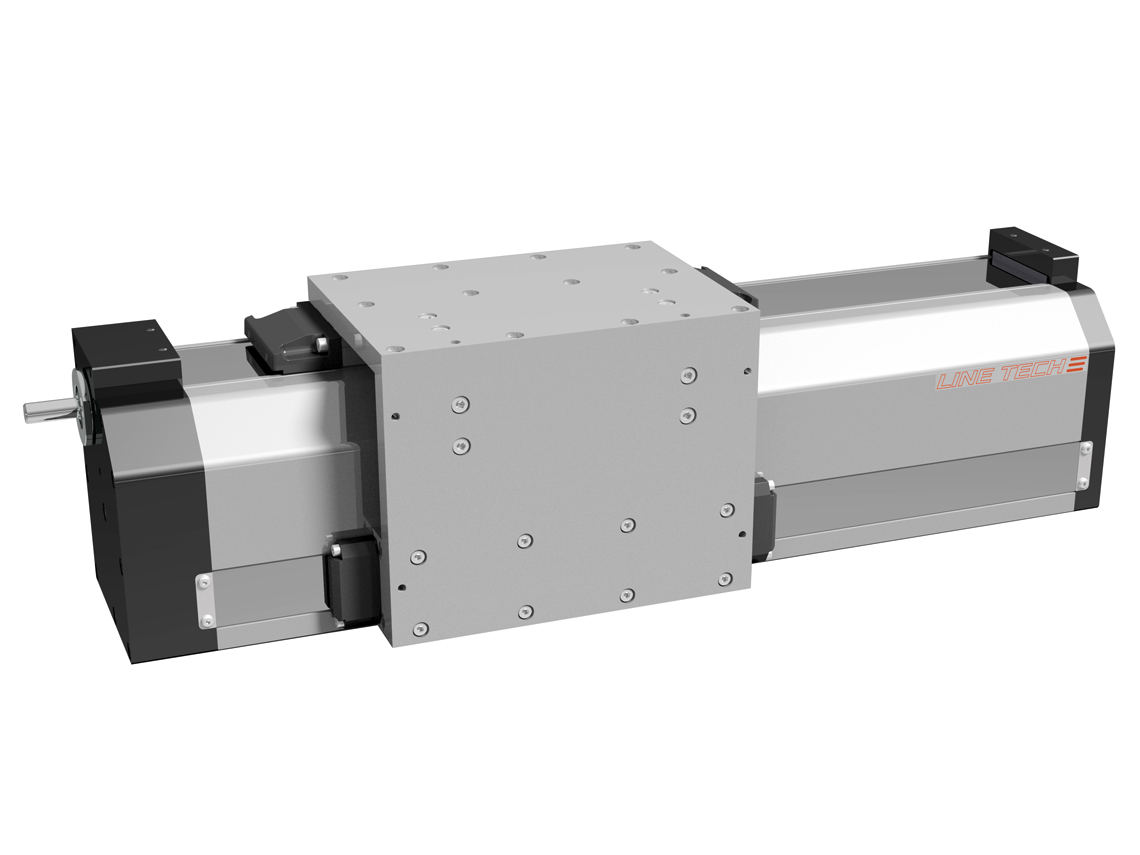

Die Brückenmodule BM sind besonders geeignet für freitragende, langhubige Portalachsen oder Achsen mit höherer Eigenträgheit. Die einbaufertigen Linearachsen sind modular nach dem Baukastenprinzip aufgebaut. In der Baugrösse BM4 sind sie mit einer integrierten Linearschienenführung ausgestattet und je nach Typ zusätzlich mit einer zweiten seitlichen Linearschienenführung erhältlich. Als Antrieb stehen Hochleistungs-Zahnriemen oder Kugelgewindetriebe zur Verfügung.
| Zahnriementrieb | Kugelgewindetrieb | |
|---|---|---|
| Hub | bis 6180 mm | bis 3000 mm |
| Geschwindigkeit (vmax) | 5 m/s | 1.6 m/s |
| Wiederholgenauigkeit | <0.2 mm/1000 mm | <0.03 mm/1000 mm |
| Positioniergenauigkeit | 200 µm/1000 mm | 52 µm/300 mm |
Detaillierte technische Informationen zu den einzelnen Linearachsentypen finden Sie im Katalog oder auf der Produktseite von LINE TECH.
