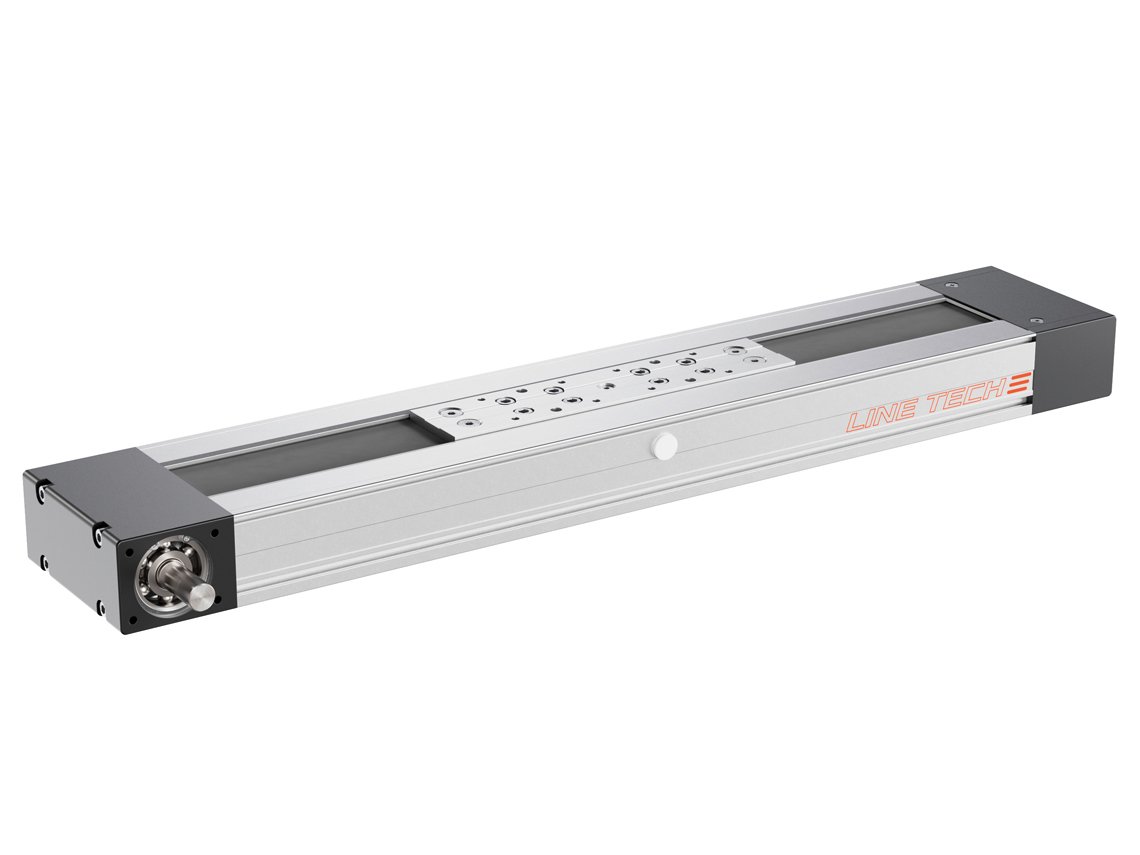

Die Kompakteinheiten KE eignen sich für Anwendungen mit mittleren bis hohen Anforderungen an Belastung und Präzision. Die Linearsysteme sind modular nach dem Baukastenprinzip aufgebaut und jeweils mit zwei Linearschienenführungen ausgestattet – wahlweise mit insgesamt 2 oder 4 Führungswagen. Als Antrieb stehen Hochleistungs-Zahnriemen oder Kugelgewindetriebe in verschiedenen Ausführungen zur Verfügung. Die Zahnriemen-Variante ist aktuell in einer Baugrösse erhältlich, die Kugelgewindetrieb-Variante in drei Baugrössen.
| Zahnriementrieb | Kugelgewindetrieb | |
|---|---|---|
| Hub | bis 5700 mm | bis 1850 mm |
| Geschwindigkeit (vmax) | 5 m/s | 1.6 m/s |
| Wiederholgenauigkeit | <0.2 mm/1000 mm | <0.03 mm/1000 mm |
| Positioniergenauigkeit | 200 µm/1000 mm | 52 µm/300 mm |
Detaillierte technische Informationen zu den einzelnen Linearachsentypen finden Sie im Katalog oder auf der Produktseite von LINE TECH.
