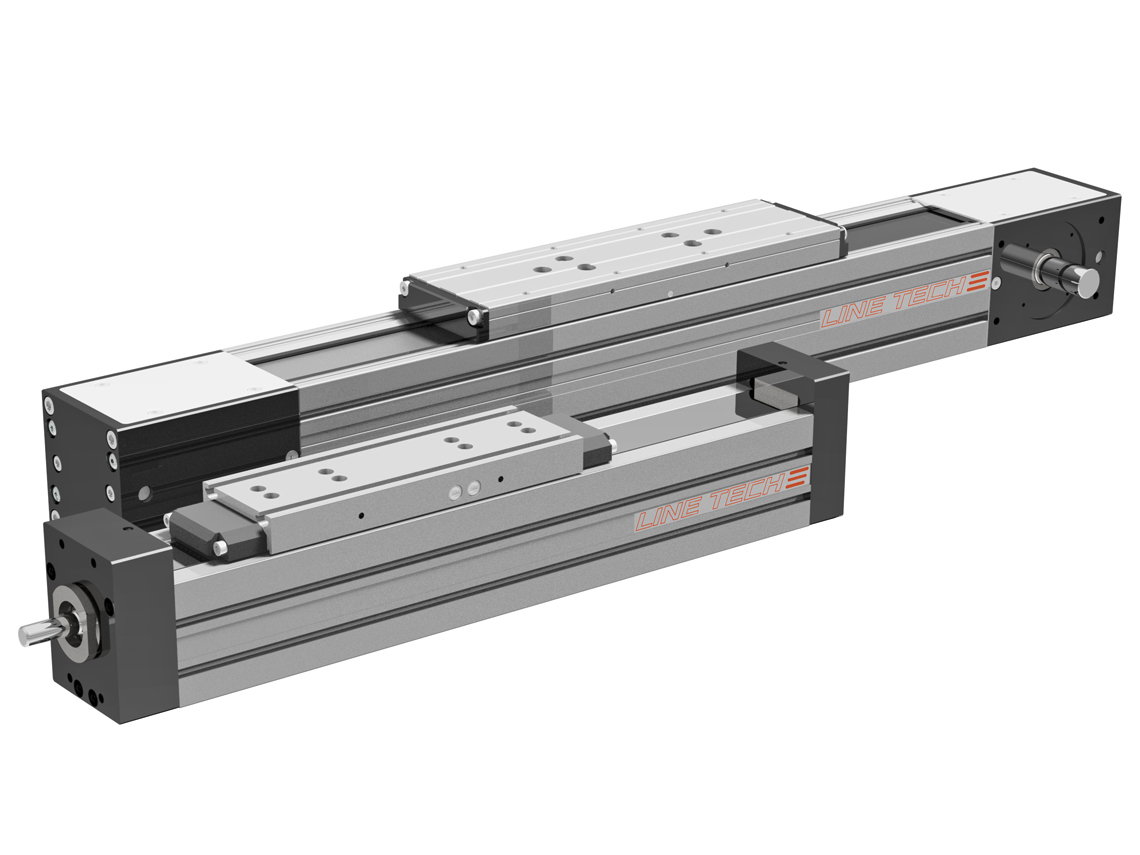

Diese Linearachsen wurden für Anwendungen mit grösseren Hüben und hohen Verfahrgeschwindigkeiten bei mittleren Belastungen entwickelt. Die einbaufertigen, modular aufgebauten Linearachsen sind nach dem Baukastenprinzip konzipiert und bieten Flexibilität: Sie sind entweder mit einer integrierten oder zusätzlich mit einer aussenliegenden Linearschienenführung erhältlich – jeweils ausgestattet mit zwei Führungswagen. Als Antrieb stehen leistungsstarke Zahnriemen oder Kugelgewindetriebe zur Verfügung.
| Zahnriementrieb | Kugelgewindetrieb | |
|---|---|---|
| Hub | bis 7650 mm* | bis 3000 mm |
| Geschwindigkeit (vmax) | 5 m/s | 1.6 m/s |
| Wiederholgenauigkeit | <0.2 mm/1000 mm | <0.03 mm/1000 mm |
| Positioniergenauigkeit | 200 µm/1000 mm | 53 µm/300 mm |
*Die Version XL erlaubt applikationsspezifische überlange Hübe bis über 15 Meter. Noch längere Hübe sind auf Anfrage möglich.
Detaillierte technische Informationen zu den einzelnen Linearachsentypen finden Sie im Katalog oder auf der Produktseite von LINE TECH.
