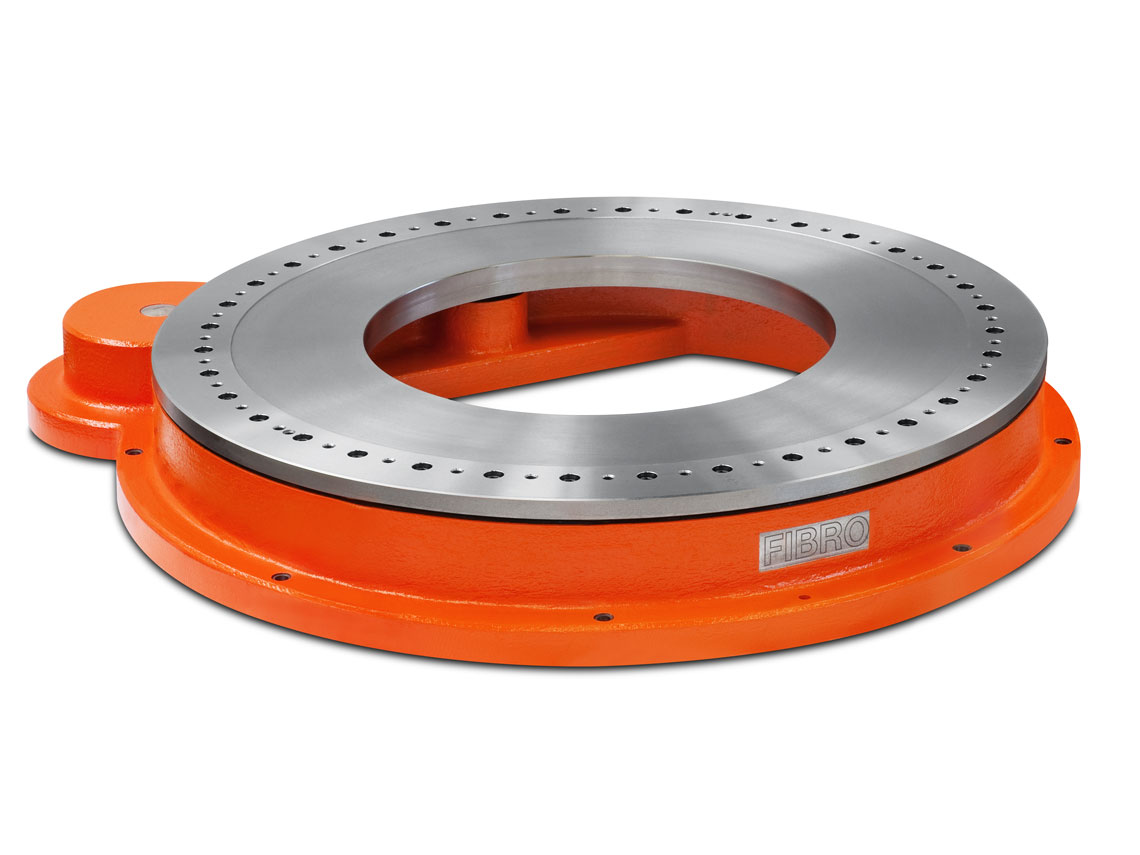

FIBROMAT® - Schwerlast-Positionierungstisch

Extrem grosse Durchgangsbohrung und sehr flache Bauweise: Besonders geeignet für grosse und schwere Vorrichtungen, die dynamisch und präzise positioniert werden müssen.

Ihre Vorteile

Zur dynamischen und präzisen Positionierung von grossen und schweren Vorrichtungen und Teilen
Für Aufbauten bis 25'000 kg und 9'500 mm
Einsetzbar als Rüststation, grossformatiger Palettenwechsler und für allgemeine Handlingsaufgaben
Sehr grosse Mittenbohrung in Kombination mit extrem flacher Bauweise

Ihre Ansprechpartner

Geschäftsführung

Steve Aeby

Leiter Verkauf

Verkaufsgebiet nach PLZ: 1000 - 2999 und 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch

Produktmanagement

Mirco Verthuy

Produktmanager

Zuständigkeits-Bereiche:
LINEAR MOTION & NC-RUNDTISCHE & DREHMODULE

+41 78 217 76 61 verthuy@axnum.ch

Technische Daten

	AT.0800	AT.1000	AT.1250	AT.1600
Ø-Schaltteller	Ø 800 mm	Ø 1'000 mm	Ø 1'250 mm	Ø 1'600 mm
Durchgangsbohrung	Ø 320 mm	Ø 520 mm	Ø 770 mm	Ø 1'000 mm
Max. Aufbautendurchmesser	Ø 4'500 mm	Ø 6'000 mm	Ø 7'500 mm	Ø 9'500 mm
Max. Transportlast	10'000 kg	12' 000 kg	15'000 kg	25'000 kg
Max. Massenträgheitsmoment	8'000 kgm²	16'000 kgm²	35'000 kgm²	100'000 kgm²
Zulässige axiale Belastung	141'000 N	155'000 N	172'000 N	260'000 N
Planlauf des Schalttellers	0.05 mm	0.05 mm	0.07 mm	0.10 mm
Rundlauf der Zentrierbohrung	0.05 mm	0.05 mm	0.07 mm	0.10 mm
Gewicht (ohne Antriebseinheit)	350 kg	470 kg	635 kg	1'400 kg

Zusatzoptionen

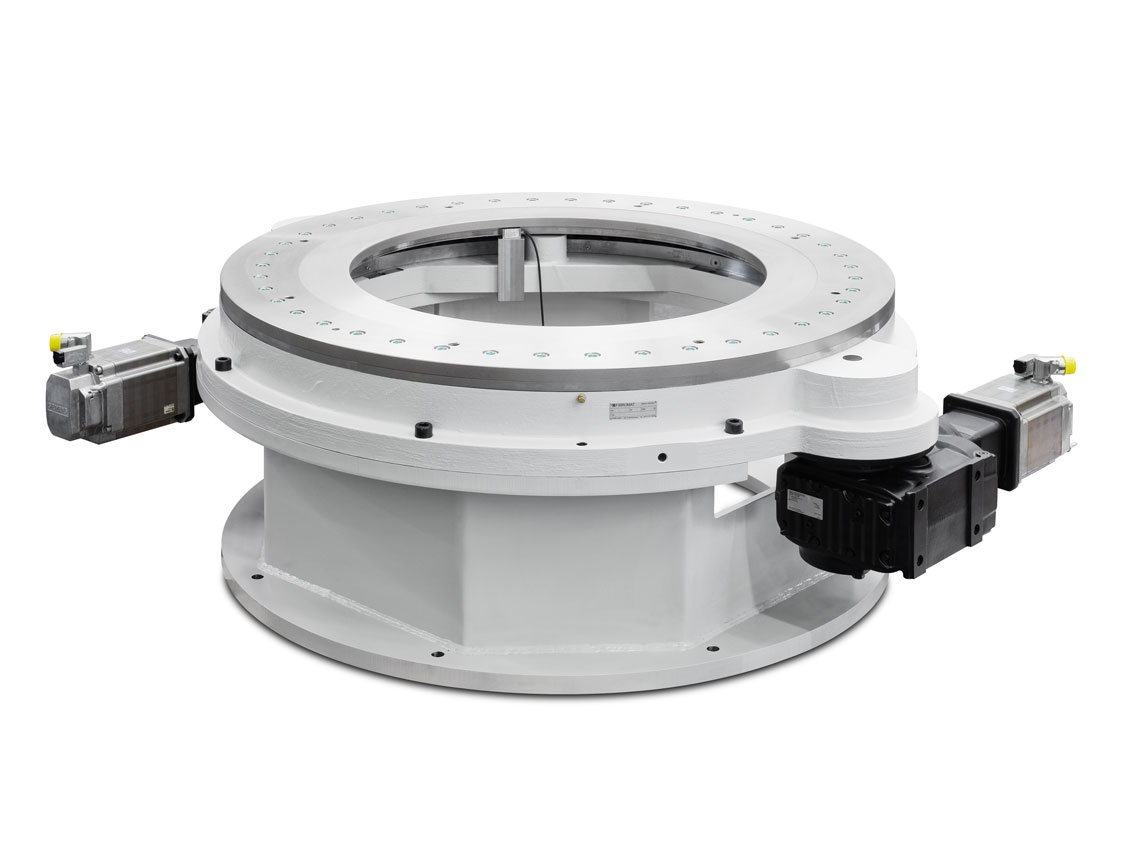

Zweiter Antrieb

für höhere Teilgenauigkeit und höheres Drehmoment
Direktes Messsystem für höchste Teilgenauigkeit bis ± 5"
Maschinenständer und Adaptionen z. B. für den Austausch vorhandener Rundtische

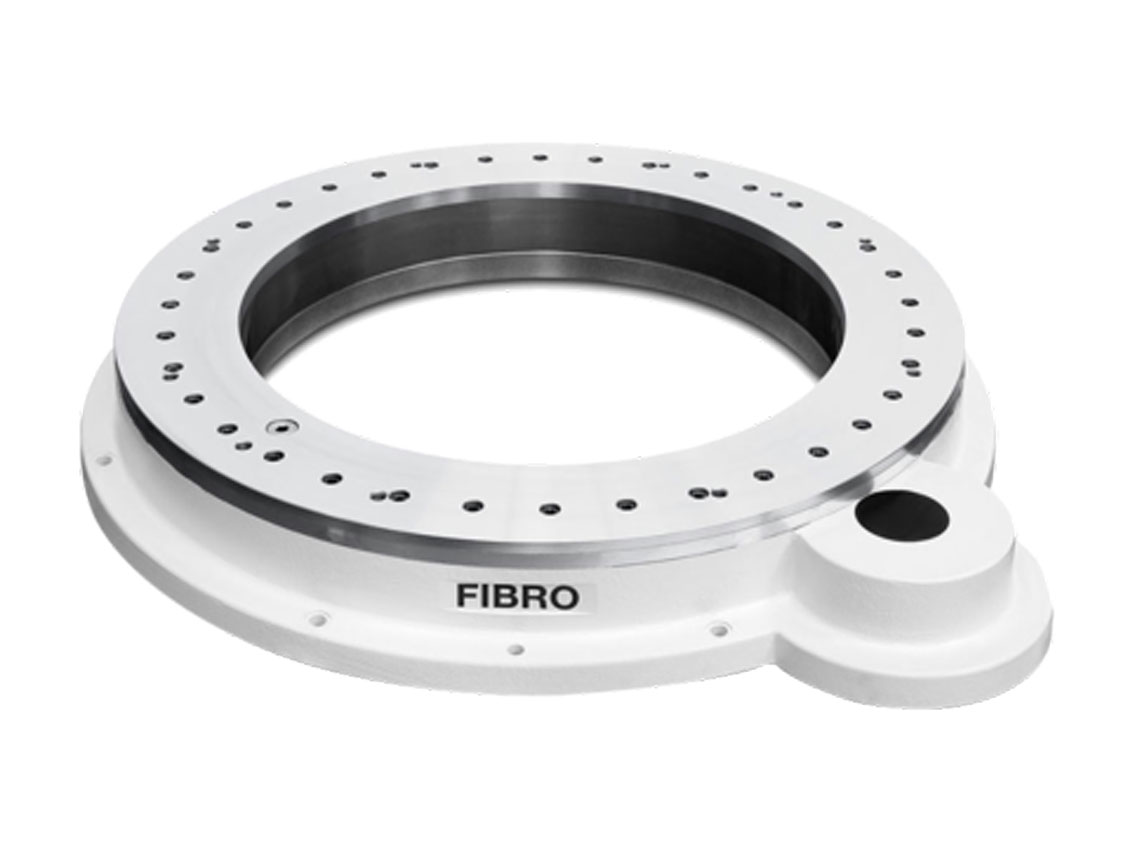

Erweiterbare Mittenbohrung um 200 mm

Indexiereinheit für erhöhte Teilgenauigkeit von max. ± 15" bei frei wählbaren Winkeln
Stellungserkennung und Überlaufschutz
Medienverteiler und Schleifringübertrager
Sonderanschlussmaße und kundenspezifische Bohrbilder für Ihren individuellen Einsatz
