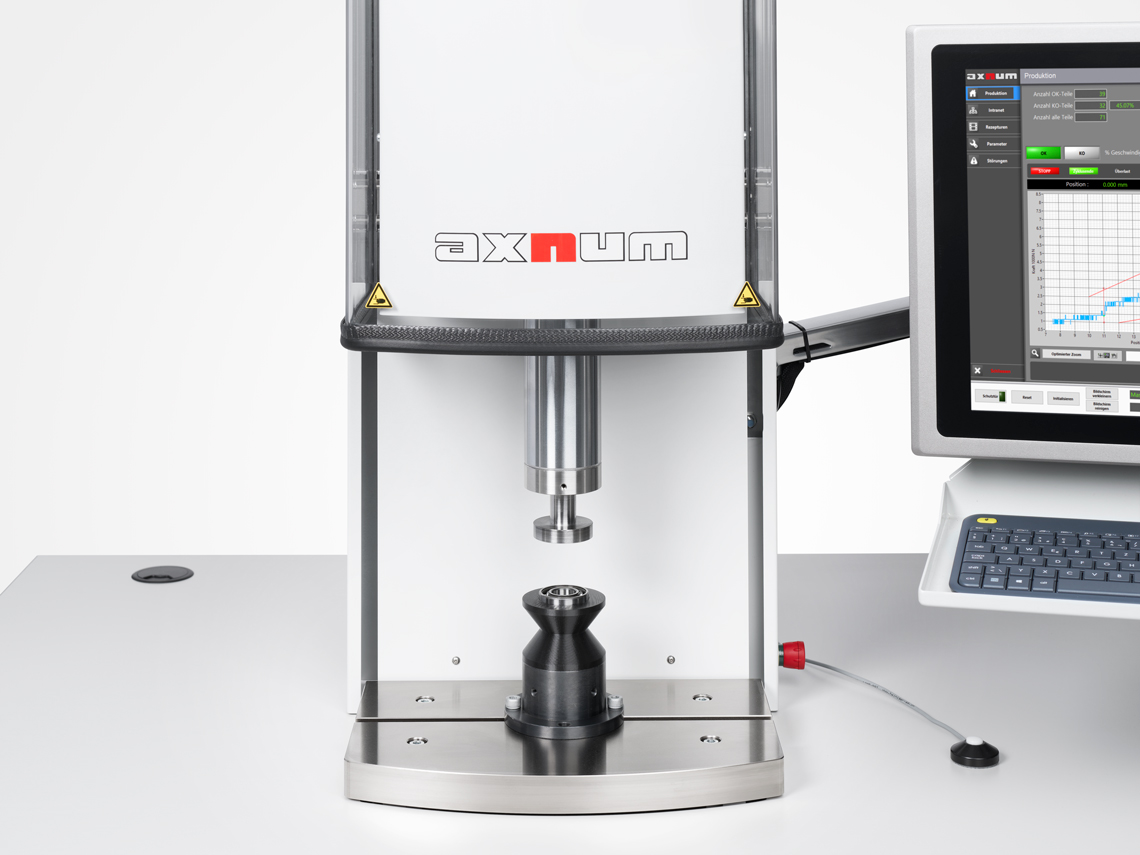

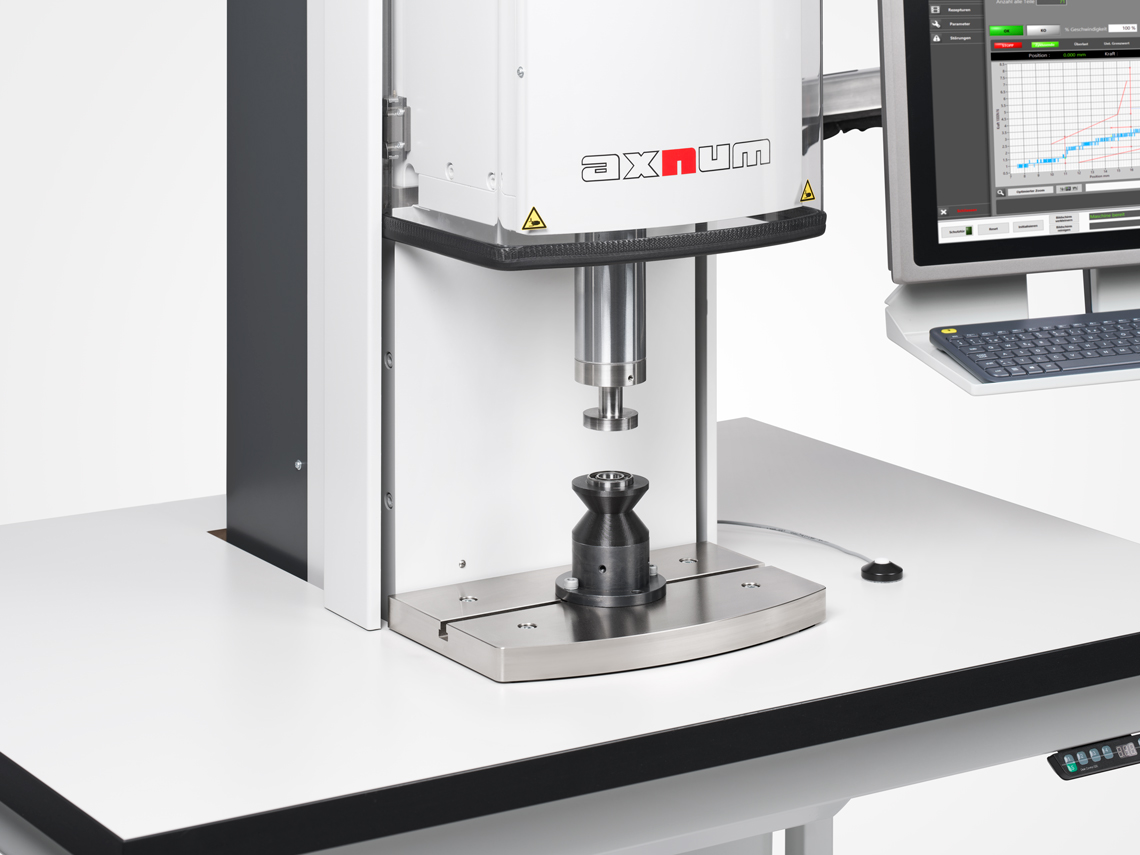

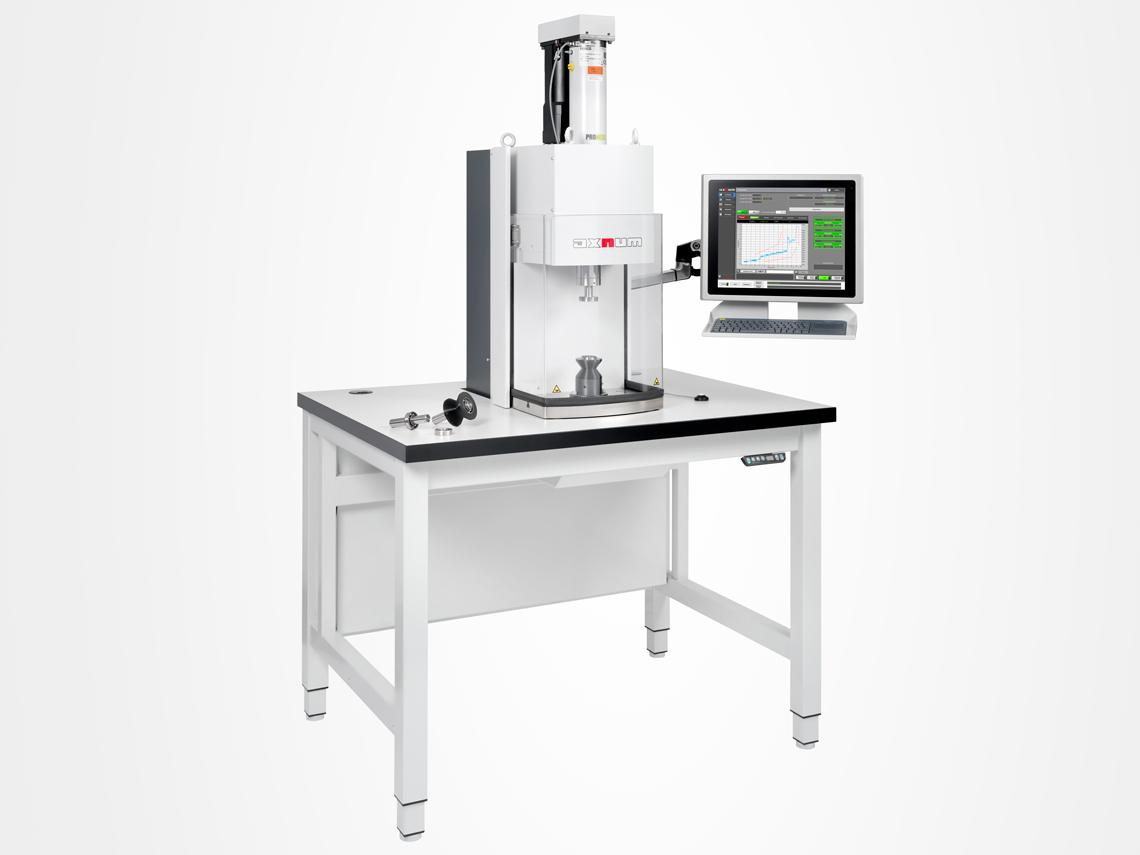

Handarbeitsplatz mit Servopresse CompactM

Unsere Handarbeitsplätze CompactM eignen sich besonders für Montageprozesse von mittelgroßen Teilen, die Flexibilität und Kraft-/Weg Überwachung erfordern. Die Handarbeitsplätze können mit Servopresse in Inline- oder Parallel-Bauform ausgestattet werden. Sie können mit oder ohne Untergestell geliefert werden.

Ihre Vorteile

  • Montagekräfte bis auf 30 kN
  • Sofortige Erkennung und Beseitigung von Montagefehlern mit integrierter Kraft/Weg-Überwachung
  • Qualitätssicherung und Rückverfolgbarkeit von Montageprozessen dank der integrierten Datenbank



Ihre Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch
Jürgen Schiffel
Verkauf

Jürgen Schiffel

Verkaufsleiter

Verkaufsgebiet: BS, BL, AG, ZH, SH, TG, SG, AR, AI, LU, ZG, SZ, OW, NW, UR, GL, GR

+41 71 985 04 59 schiffel@axnum.ch

Technische Daten

 Einheiten10 kN30 kN
Kraft auf DruckN1030
Kraft auf ZugN1030
Messgenauigkeit% v. e.< 1< 1
Hubmm350350
Geschwindigkeitmm/s300300
Wiederholgenauigkeitmm< 0.01*< 0.01*
Rotationsspiel StösselGrad± 0.2± 0.15
KraftmessungTypDMSDMS
SpannungsversorgungVAC
Hz/A		3 x 400
50/13		3 x 400
50/25
Gewichtkg330350

* In thermisch eingeschwungenem Zustand

Sicherheit

Um Ihre Sicherheit zu gewährleisten und in Übereinstimmung mit der europäischen Maschinenrichtlinie (2006/42/EG) sowie dem Bundesgesetz über die Produktsicherheit (PrSG 930.11) sind unsere Maschinen CE-zertifiziert und unterliegen der Baumusterprüfung.

Sicherheit

Anwendungen & Prozesse

Alle Anwendungen

Software AxNum HMI CompactAdvanced

Unsere HMI CompactAdvanced-Software ist speziell für die intuitive und einfache Bedienung in Ihrer Produktionsumgebung konzipiert. Dank ihrer Konfigurierbarkeit ist sie sehr flexible und leistungsfähig und kann so die anspruchsvollsten Anwendungen erfüllen.

HMI CompactAdvanced Software

Zubehör

Alle Zubehör Produkte

FAQ

Kann der Kunde den HAP über seinen PC steuern?

Ja, wenn der vom Kunden zur Verfügung gestellte PC die empfohlenen Mindestanforderungen erfüllt.

Wie schnell schliesst sich die Schutztüre?

Es dauert ca. 1s, um die Schutztür zu schliessen.

Kann man Handarbeitsplätze mit Untergestell kaufen?

Ja, ein breites Spektrum ist verfügbar. Von einfachen Arbeitstischen bis zum Untergestell mit Druckluft- und Vakuum-Versorgung sowie Ablagefächern.

Arbeitstisch & Untergestell

Sind die Untergestelle höhenverstellbar?

Ja, es gibt Baureihen mit manueller Höhenverstellung in 20mm-Schritten oder mit elektrischer Höhenverstellung.
