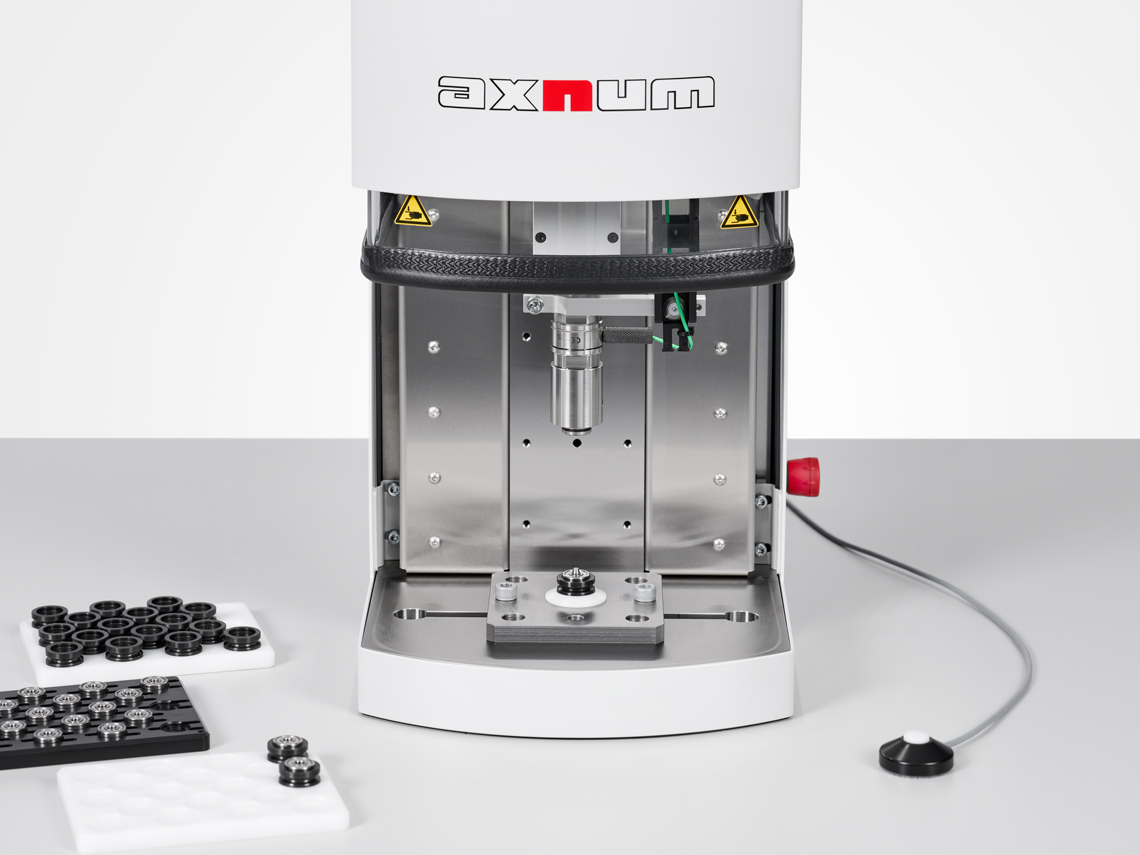

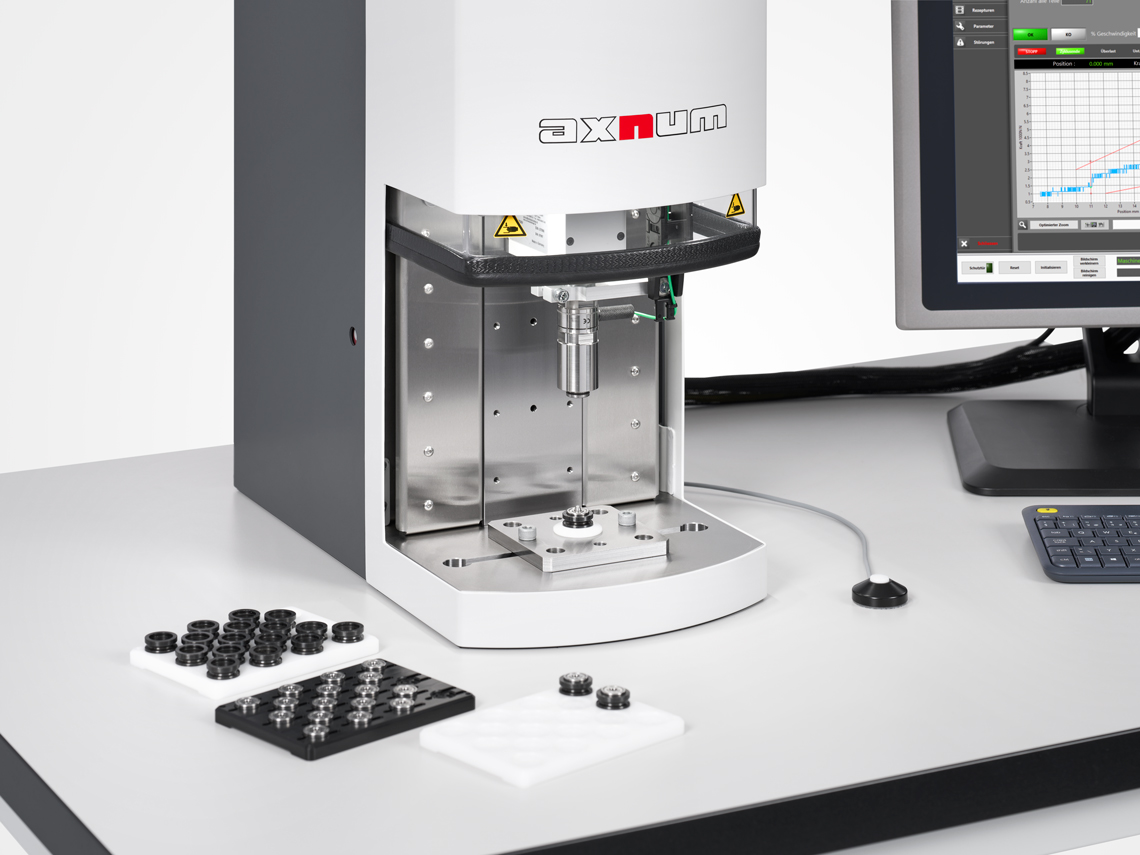

Handarbeitsplatz mit Servopresse CompactS

Unsere Handarbeitsplätze CompactS sind besonders für Montageprozesse in der Mikrotechnik geeignet, die Flexibilität und Kraft/ Weg Überwachung erfordern. Sie können mit oder ohne Untergestell geliefert werden.

Ihre Vorteile

  • Montagekräfte bis auf 4 kN
  • Sofortige Erkennung und Beseitigung von Montagefehlern mit integrierter Kraft/Weg-Überwachung für die Qualitätssicherung Ihren Produkten
  • Qualitätssicherung und Rückverfolgbarkeit von Montageprozessen dank der integrierten Datenbank

Ihre Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch
Jürgen Schiffel
Verkauf

Jürgen Schiffel

Verkaufsleiter

Verkaufsgebiet: BS, BL, AG, ZH, SH, TG, SG, AR, AI, LU, ZG, SZ, OW, NW, UR, GL, GR

+41 71 985 04 59 schiffel@axnum.ch

Technische Daten

 Einheiten1'000 N3'000 N4'000 N
Kraft auf DruckN1'000**3'0004'000
Kraft auf ZugN1'000**3'0004'000
Messgenauigkeit% v. E.< 1< 1< 1
Hubmm100200200
Geschwindigkeitmm/s300250250
Wiederholgenauigkeitmm< 0.01*< 0.01*< 0.01*
Rotationsspiel StösselSpielfreiJaJaJa
KraftmessungTypPZOPZOPZO
SpannungsversorgungVAC
Hz/A		230
50/10		230
50/10		230
50/10
Gewichtkg657070

* In thermisch eingeschwungenem Zustand
**Bis auf 1'500 N kalibrierbar

Sicherheit

Um Ihre Sicherheit zu gewährleisten und in Übereinstimmung mit der europäischen Maschinenrichtlinie (2006/42/EG) sowie dem Bundesgesetz über die Produktsicherheit (PrSG 930.11) sind unsere Maschinen CE-zertifiziert und unterliegen der Baumusterprüfung.

Sicherheit

Anwendungen & Prozesse

Alle Anwendungen

Software AxNum HMI CompactAdvanced

Unsere HMI CompactAdvanced-Software ist speziell für die intuitive und einfache Bedienung in Ihrer Produktionsumgebung konzipiert. Dank ihrer Konfigurierbarkeit ist sie sehr flexible und leistungsfähig und kann so die anspruchsvollsten Anwendungen erfüllen.

HMI CompactAdvanced Software

Zubehör

Alle Zubehör Produkte

FAQ

Kann der Kunde den HAP über seinen PC steuern?

Ja, wenn der vom Kunden zur Verfügung gestellte PC die empfohlenen Mindestanforderungen erfüllt.

Wie schnell schliesst sich die Schutztüre?

Es dauert ca. 1s, um die Schutztür zu schliessen.

Kann man Handarbeitsplätze mit Untergestell kaufen?

Ja, ein breites Spektrum ist verfügbar. Von einfachen Arbeitstischen bis zum Untergestell mit Druckluft- und Vakuum-Versorgung sowie Ablagefächern.

Arbeitstisch & Untergestell

Sind die Untergestelle höhenverstellbar?

Ja, es gibt Baureihen mit manueller Höhenverstellung in 20mm-Schritten oder mit elektrischer Höhenverstellung.

Arbeitstisch & Untergestell
