1. Juli 2024

Die «kleine» Neuheit in der ROTAX® Familie!

Die neue ROTAX® Rxhq 110-50T4.0 ist die neueste Drehmotorachse von Jenny Science. Mit einer Auflösung von bis zu 2'592’000 Inc. pro Umdrehung setzt sie neue Massstäbe in der Präzisionstechnologie! Erleben Sie unübertroffene Genauigkeit und Leistung.

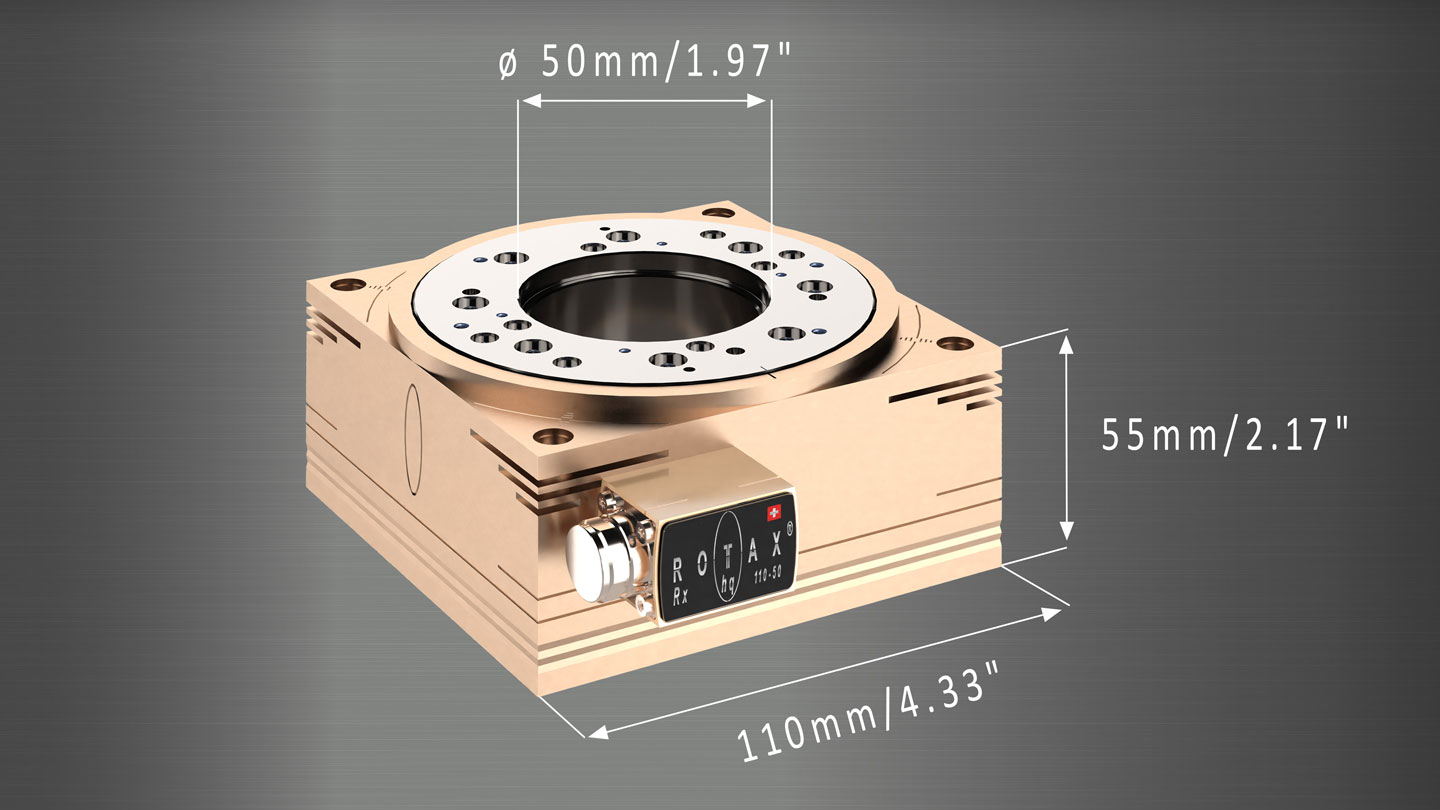

ROTAX® Rxhq 110-50T4.0: Kompakter Hohlwellenmotor von Jenny Science

  • Kompakt: Motor, präzise Lager und single turn Absolutgebersystem direkt integriert, Einkabelverbindung zum XENAX® Servocontroller für maximale Platzersparnis
  • Präzise: Auflösung bis 2'595'000 Ink. pro Umdrehung und vorgespanntes Doppellager gewährleisten eine hohe Steifigkeit und eine hohe axiale Momentaufnahme
  • Innovativ: Neues Konzept der Motorwicklung ermöglicht ein hohes Drehmoment bei niedriger Drehzahl (3x mehr als bei einem herkömmlichen Antrieb)
  • Flexibel: Hohlwelle mit 50mm Durchmesser für die einfach Durchführung von Kabel, Luft-/Vakuumschläuche, Licht- und Laserstrahlen oder ähnliches

Ihr Ansprechpartner

Mirco Verthuy
Produktmanagement

Mirco Verthuy

Produktmanager

Zuständigkeits-Bereiche:
LINEAR MOTION & NC-RUNDTISCHE & DREHMODULE

+41 78 217 76 61 verthuy@axnum.ch

Elektrische Daten

 24V DC48V DC72V DC
Max. Geschwindigkeit [U/min]180*420*650*
Drehmoment Nom/Spitze [Nm]4.0/124.0/124.0/12
Anhaltemoment [Nm]4.24.24.2
Nennstrom [A]6.36.36.3
Max. Strom [A]20.020.020.0

*bei 2'592'000 Ink. beträgt die Nominale Geschwindigkeit 200 U/min

Mechanische Daten

Max. axiale Belastung [N]10'000
Max. Momentbelastung [Nm]250
Rotor Trägheitsmoment [kg/m2]0.001105
Gesamtgewicht [g]2'250

Drehmotor-Achsen

Die kompakten Drehmotor-Achsen arbeiten präzise, sind flexibel einsetzbar und robust in der Anwendung.
