1er juillet 2024

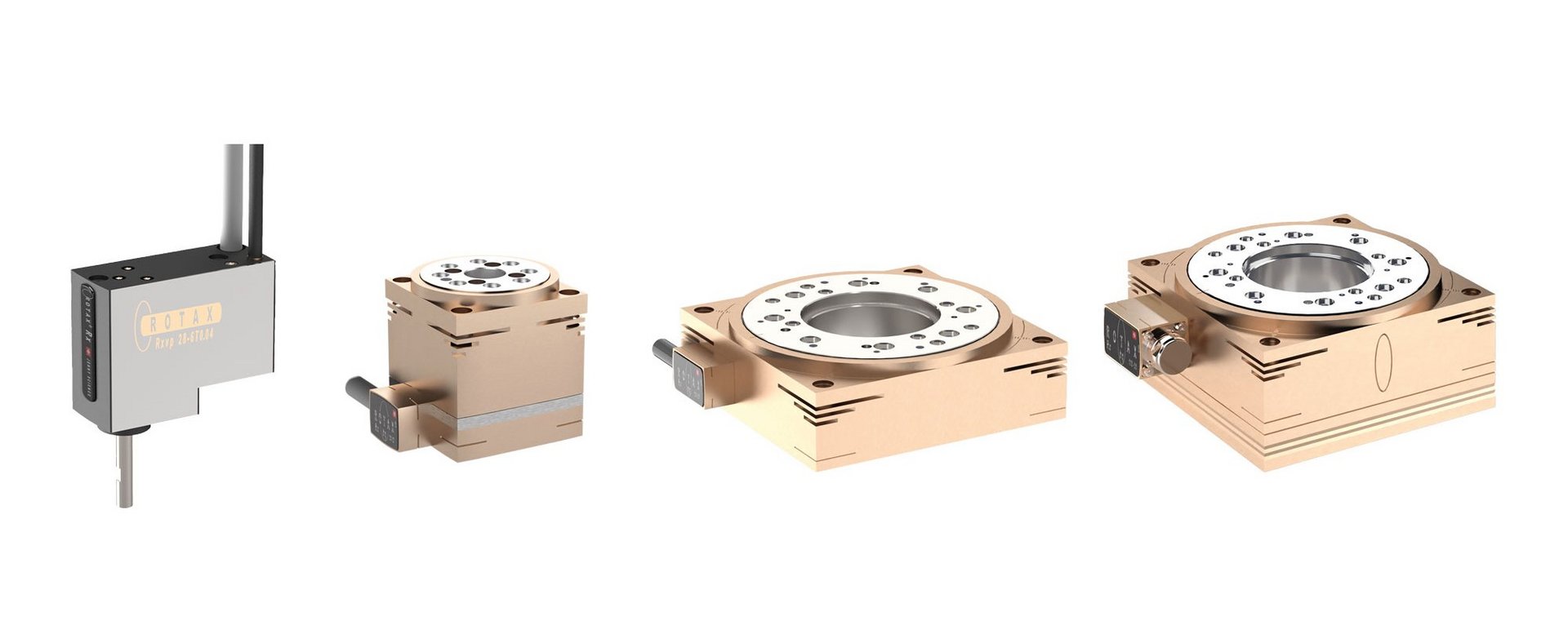

Le « petit » nouveau dans la famille ROTAX® !

Le nouveau ROTAX® Rxhq 110-50T4.0 est le tout nouveau moteur de rotation de Jenny Science. Avec une résolution allant jusqu'à 2'592’000 inc. par tour, il établit de nouvelles références en matière de technologie de précision ! Faites l'expérience d'une précision et de performances inégalées.

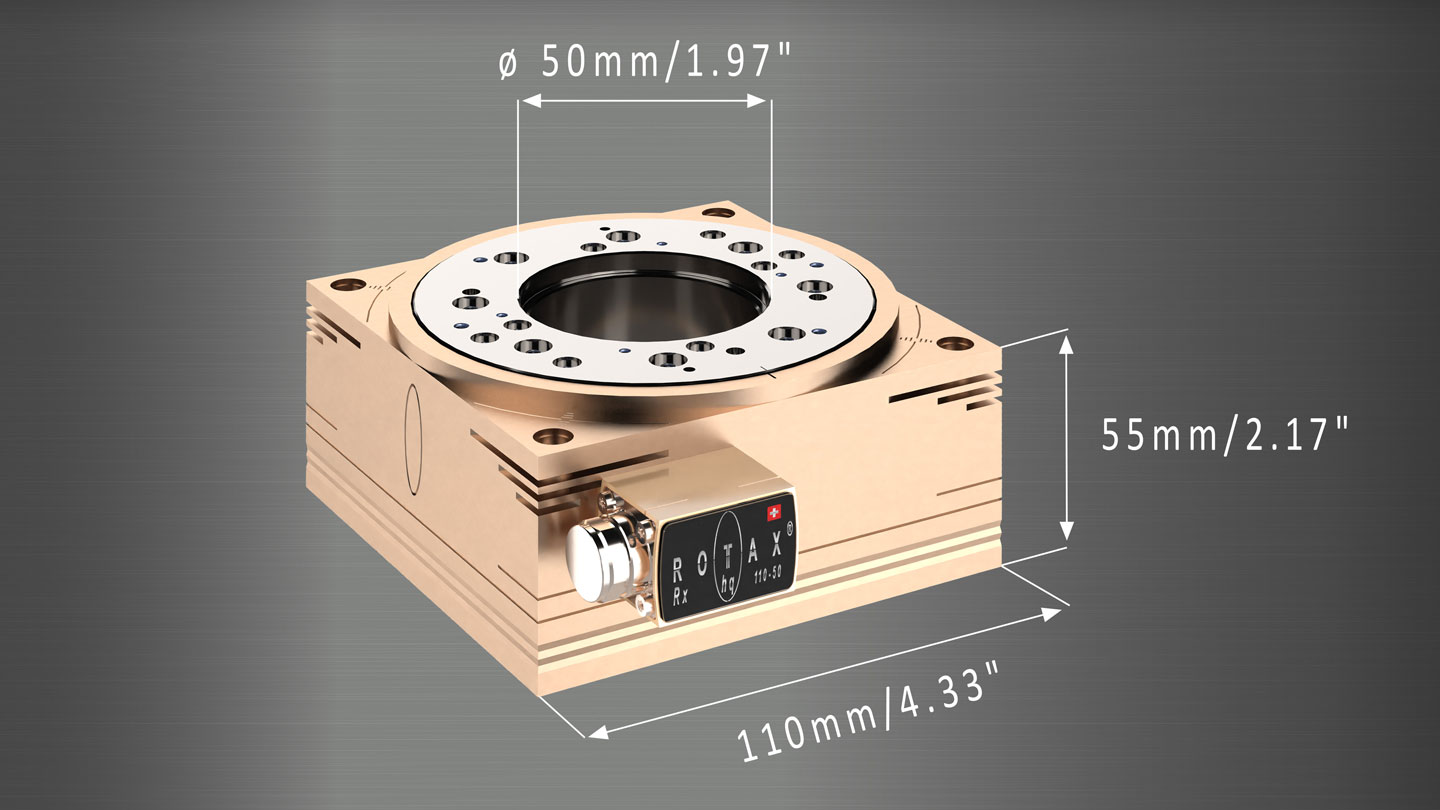

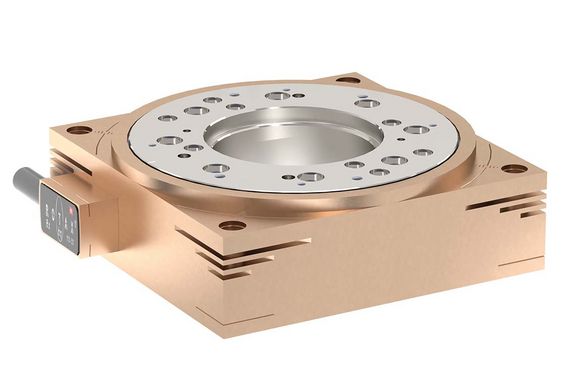

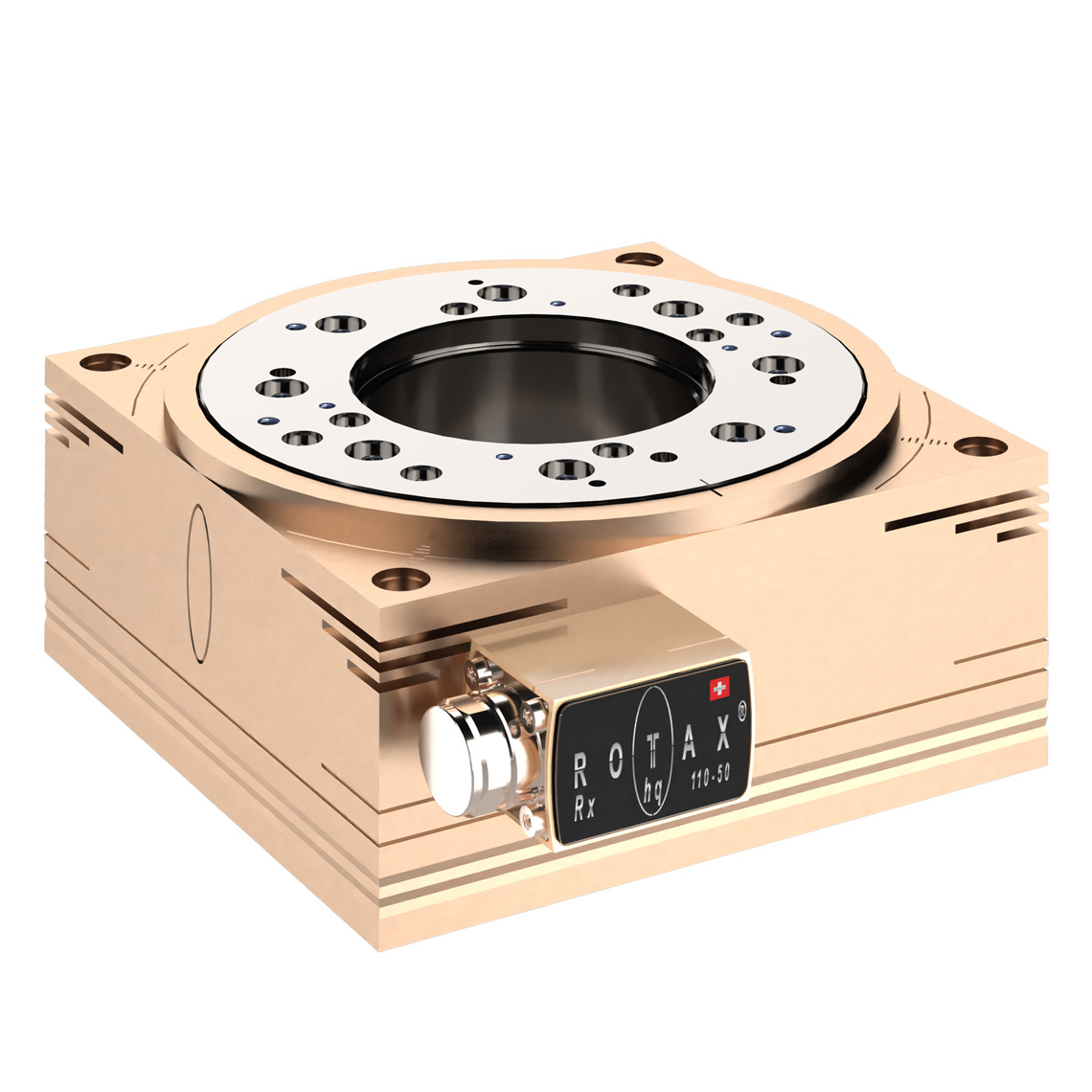

ROTAX® Rxhq 110-50T4.0 : moteur de rotation compact de Jenny Science

  • Compact : Moteur à entrainement direct, guidages précis et codeur absolu singleturn, connection par câble unique au servocontrôleur XENAX® pour un gain de place maximal
  • Précis : Résolution jusqu’à 2’595’000 incréments par tour et double roulement précontraint pour garantir une grande rigidité et un moment axial élevé
  • Innovant : Nouveau concept de bobinage permettant un très haut couple à basse vitesse, 3 fois plus élevé qu’un entraînement conventionnel
  • Flexible : l’arbre creux de 50mm permet de passer facilement câbles, tuyaux d’air/vacuum, fibres optiques ou autres au travers sans problèmes

Votre contact

Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Données électriques

 24V DC48V DC72V DC
Vitesse max. [tr/min]180*420*650*
Couple nominal/Couple de pointe [Nm]4.0/124.0/124.0/12
Couple d'arrêt [Nm]4.24.24.2
Courrant nominal [A]6.36.36.3
Courrant de pointe  [A]20.020.020.0

* à 2'592'000 inc., la vitesse nominale est de 200 tr/min

Données mécaniques

Charge axiale max. [N]10'000
Couple de renversement max. [Nm]250
Moment d'inertie du rotor [kg/m2]0.001105
Poids total [g]2'250

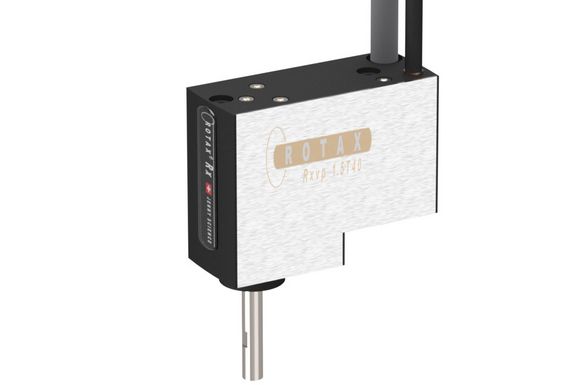

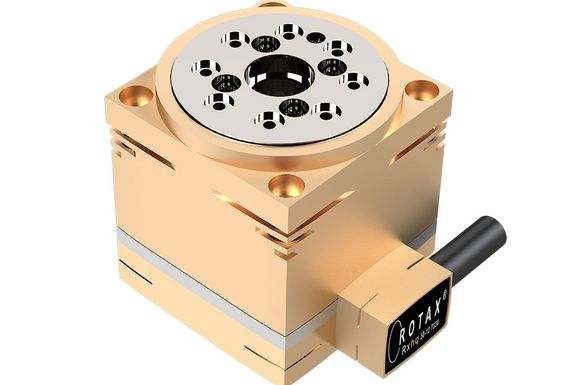

Axes rotatifs

Les axes rotatifs compacts sont précis, robustes et peuvent installés de manière très polyvalente.
