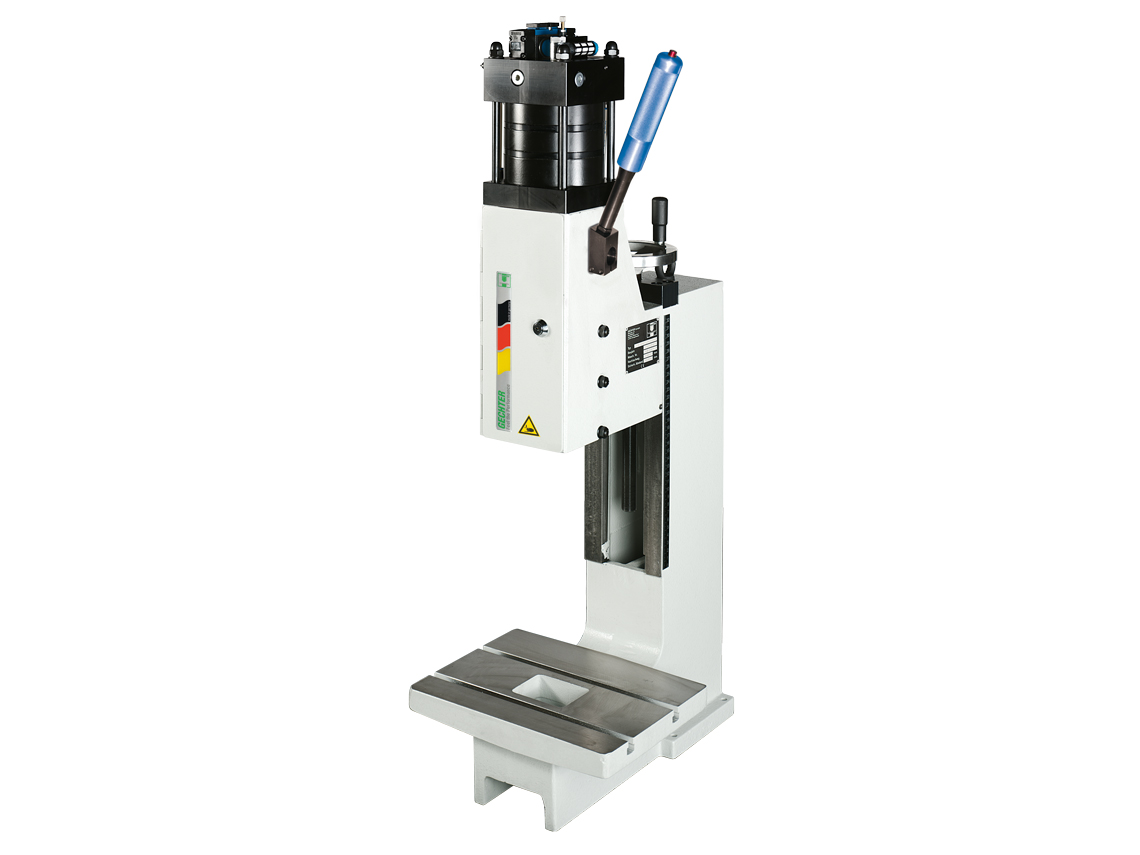

Handhebelpressen luftunterstützt

Bei luftunterstützten Handhebelpressen wird die Zustellbewegung per Hand ausgeführt, nur die effektive Pressbewegung wird über den pneumatischen Zylinder vollzogen. Definierter Start des Krafthubs : Ausführen des Zustellhubs über den Handhebel und Kniegelenk. Der Krafthub von 5,9mm wird durch drücken des Knopfes oder wahlweise einer Drehbewegung des Handhebels definiert ausgelöst.

Ihre Vorteile

Montagekräfte bis 56kN
Zustellhub bis 59mm mit anschliessendem 5,9mm pneumatischen Krafthub
56kN ohne Schutzgehäuse oder Zweihandbedienung dank kleinem Krafthub

Ihr Ansprechpartner

Produktmanagement

Cédric Schmitt

Produktmanager

Zuständigkeits-Bereich:
SCHRAUBTECHNIK & DRUCKLUFTMOTOREN, HAND- & PNEUMATIKPRESSEN

+41 32 343 30 63 schmitt@axnum.ch

Technische Daten

Modell	Max. Presskraft im UT	Zustellhub + Krafthub (5,9 mm)
4 kN HKP/L-DS	4 kN	6 - 46 mm
8 kN HKP/L-DS	8 kN	6 - 46 mm
12 kN HKP/L-DS	12 kN	6 - 46 mm
13 kN HKP/L-DS	13 kN	6 - 58 mm
20 kN HKP/L-DS	20 kN	6 - 58 mm
33 kN HKP/L-DS	33 kN	6 - 59 mm
45 kN HKP/L-DS	45 kN	6 - 59 mm
56 kN HKP7L-DS	56 kN	6 - 59 mm
