Handarbeitsplatz mit Servopresse und Kreuztisch CompactS-KE

Unsere Handarbeitsplätze CompactS-KE mit Servopressen und Kreuztisch sind so konzipiert, dass sie Ihren Bedarf an eine hohe Präzision für Ihre Anwendung erfüllen: Einsetzen von Brücken oder Platten, Steinsetzen, Crimpen, Mikrotechnische Montage

Ihre Vorteile

  • Hohe Produktionsflexibilität dank der motorisierten Positionierung des Kreuztisches
  • Sofortige Erkennung und Beseitigung von Montagefehlern mit integrierter Kraft-/Weg-Überwachung
  • Reduzierung der Einstellungen bei einem Produktwechsel mit dem automatischen Werkzeugwechsler (optional)

Ihre Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

Jürgen Schiffel
Verkauf

Jürgen Schiffel

Verkaufsleiter

Verkaufsgebiet: BS, BL, AG, ZH, SH, TG, SG, AR, AI, LU, ZG, SZ, OW, NW, UR, GL, GR

Technische Daten

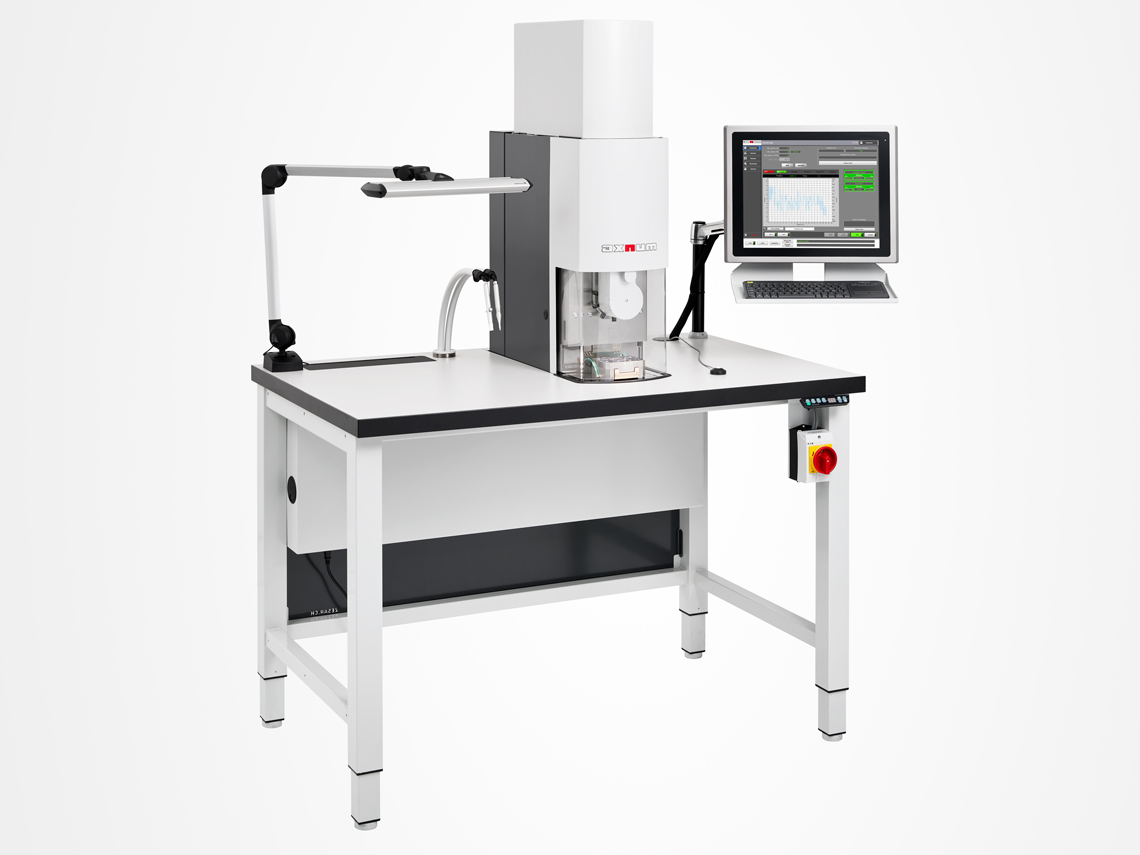

Der Handarbeitsplatz ist mit einer Servopresse, ein C-Gestell, einem Präzisionskreuztisch, einem Revolver-Werkzeugwechsler mit Kamera (optional) und einem integrierten Steuerschrank ausgestattet.

Der Präzisionskreuztisch verfügt über ein Luftkissenführungssystem, das eine hochpräzise Positionierung und einen nahezu verschleissfreien Betrieb garantiert. Das Luftkissen wird deaktiviert, wenn die Komponenten ausgefahren werden, was Ihrem Montageprozess eine hohe Steifigkeit und Präzision verleiht.

 Einheiten1'000 N3'000 N4'000 N
Kraft auf DruckN1'000**3'0004'000
Kraft auf ZugN1'000**3'0004'000
Messgenauigkeit% v. E.< 1< 1< 1
Hubmm100200200
Geschwindigkeitmm/s300250250
Wiederholgenauigkeitmm< 0.01*< 0.01*< 0.01*
Rotationsspiel StösselSpielfreiJaJaJa
KraftmessungTypPZOPZOPZO
SpannungsversorgungVAC
Hz/A
230
50/10
230
50/10
230
50/10
Gewichtkg657070

* In thermisch eingeschwungenem Zustand

** Bis auf 1'500 N kalibrierbar

Sicherheit

Um Ihre Sicherheit zu gewährleisten und in Übereinstimmung mit der europäischen Maschinenrichtlinie (2006/42/EG) sowie dem Bundesgesetz über die Produktsicherheit (PrSG 930.11) sind unsere Maschinen CE-zertifiziert und unterliegen der Baumusterprüfung.

Sicherheit

Anwendungen und Prozesse

Hochpräzise Montage von kleinen und mittleren Serien

Unser Konzept ermöglicht es Ihnen, Ihre Produktion zu optimieren. Der eine Werkstückaufnehmer befindet sich in der Maschine, während der zweite Werkstückaufnehmer in den Händen Ihres Mitarbeiters zur visuellen Inspektion oder zum Laden der nächsten Produktion liegt.

Effiziente Montage von Kleinserien

Präzision-Kreuztisch

Unser Präzisions-Kreuztisch ermöglicht eine Serienproduktion mit oder ohne Werkzeugwechsel. Die Maschine führt die Bauteil- und/oder Referenzaufnahmen selbständig durch.Die Positionen werden in unsere AxNum Kreuztisch-Software eingegeben, und die Maschine berechnet automatisch die optimalen Trajektorien und Sequenzen.

  • XY-Hub: 70 x 40 mm
  • Luftkissen-Führung
  • Zentrierstift für austauschbare Halterungen

Präzisions-Tastkopf (Option)

Unser Präzisions-Tastkopf ermöglicht das Greifen der Referenzpunkte nahezu ohne Kraftaufwand auf die Werkstücke. Die Position der Komponente wird nach dem Pressen überprüft. Wenn das Bauteil nicht in Position ist, wird die iterative Nachjustierung gestartet, bis die gewünschte Position erreicht ist.

  • Praktisch leistungsloser Referenzantrieb
  • Iteratives Nachjustieren
  • In den Presskopf integriertes Messsystem

Kartesischer Werkzeugwechsler (Option)

Die Werkzeuge werden in einem speziellen Fach direkt auf dem Kreuztisch aufbewahrt. Ein automatischer Zyklus führt den Werkzeugwechsel und die Referenzaufnahme durch.

  • Automatischer Werkzeugwechselzyklus
  • Kapazität ca. 14x Ø8 mm Werkzeuge
  • Reserviertes Fach auf dem Kreuztisch

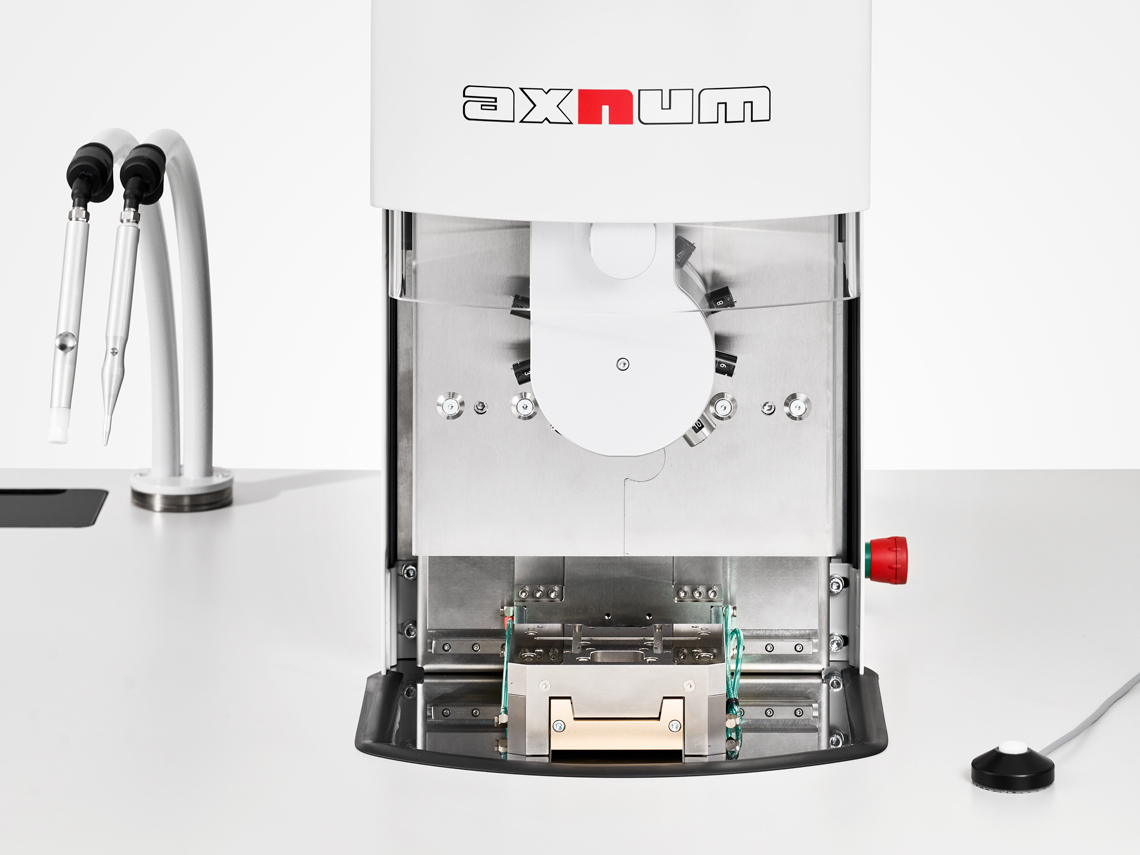

Revolver Werkzeugwechsler (Option)

Der Revolver-Werkzeugwechsler ist mit 9 Steckplätzen für Werkzeuge  und einer Position für die Zentrierkamera ausgestattet. Er ist direkt auf der Pressennase montiert und mit einem in den Mechanismus integrierten Tastkopf ausgestattet.

  • Kapazität für 9 Werkzeuge mit integriertem Vakuumgebläse
  • Kamera für die Zentrierung
  • Nutzung der gesamten Fläche des Kreuztisches

Software AxNum Kreuztisch

Unsere Software AxNum Kreuztisch ist speziell auf Ihren Arbeitsplatz zugeschnitten.

  • Die Definition von Werkzeugen, Komponenten, die angetrieben und/oder befüllt werden sollen, ist intuitiv und einfach zu bedienen.
  • Die zu besetzenden Stellen werden direkt aus Ihrem Besetzungsplan mit ihren jeweiligen Referenzen eingegeben.
  • Der automatische Sequenzer hilft Ihnen, Ihre Arbeitsabläufe zu optimieren und Werkzeugwechsel zu rationalisieren.
  • Mit der Rezeptverwaltung können Sie problemlos von einer Referenz zur anderen wechseln.

Zubehör

FAQ

Ja, wenn der vom Kunden zur Verfügung gestellte PC die empfohlenen Mindestanforderungen erfüllt.

Es dauert ca. 1s, um die Schutztür zu schliessen.

Ja, ein breites Spektrum ist verfügbar. Von einfachen Arbeitstischen bis zum Untergestell mit Druckluft- und Vakuum-Versorgung sowie Ablagefächern.

Arbeitstisch & Untergestell

Ja, es gibt Baureihen mit manueller Höhenverstellung in 20mm-Schritten oder mit elektrischer Höhenverstellung.

Arbeitstisch & Untergestell
