Poste de travail avec servopresse et table croisée CompactS-KE
Nos postes de travail avec servopresse et table croisée CompactS-KE sont conçus pour répondre à votre besoin de haute précision pour votre application de : Garnissage de ponts ou de platines, Empierrage, Sertissage, Assemblage microtechnique
- Grande flexibilité de production grâce au positionnement motorisé de la table croisée
- Détection et élimination immédiate des défauts d’assemblage avec le contrôle Force/Position intégré
- Réduction des réglages lors d’un changement de référence grâce au changeur d’outil automatique (option)

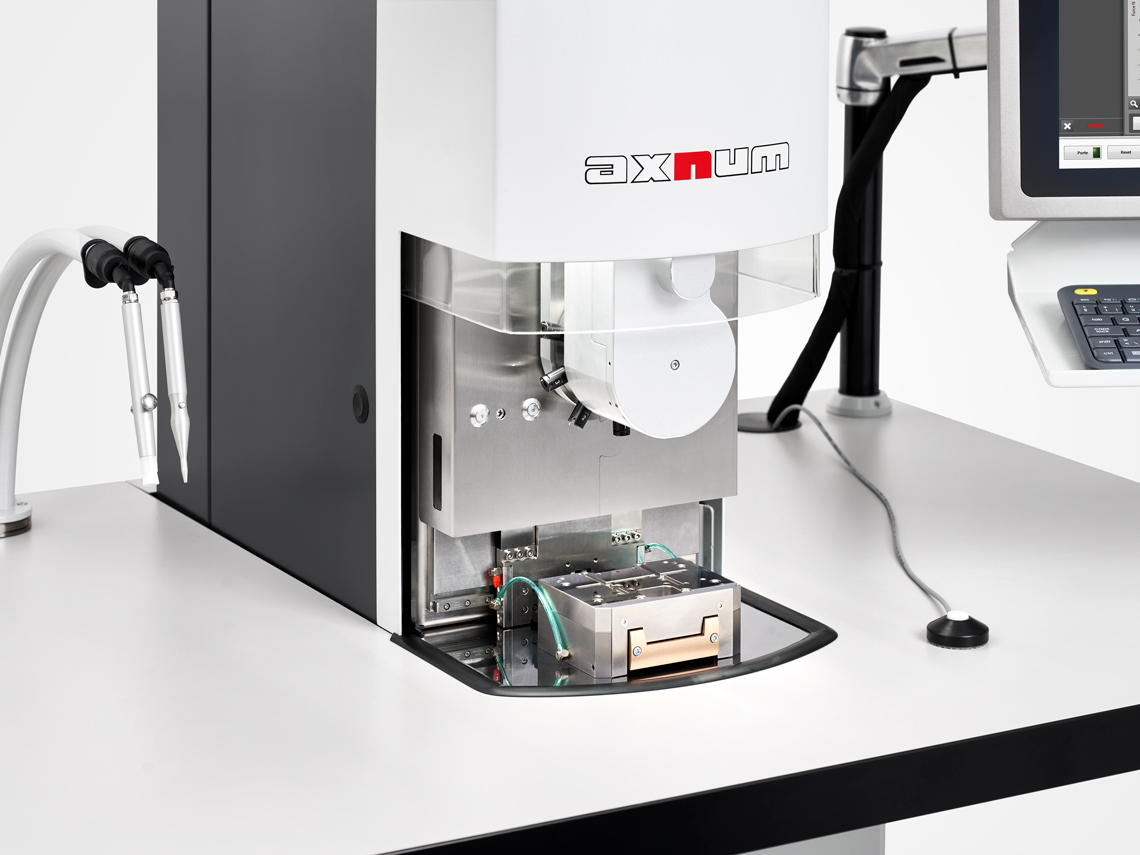

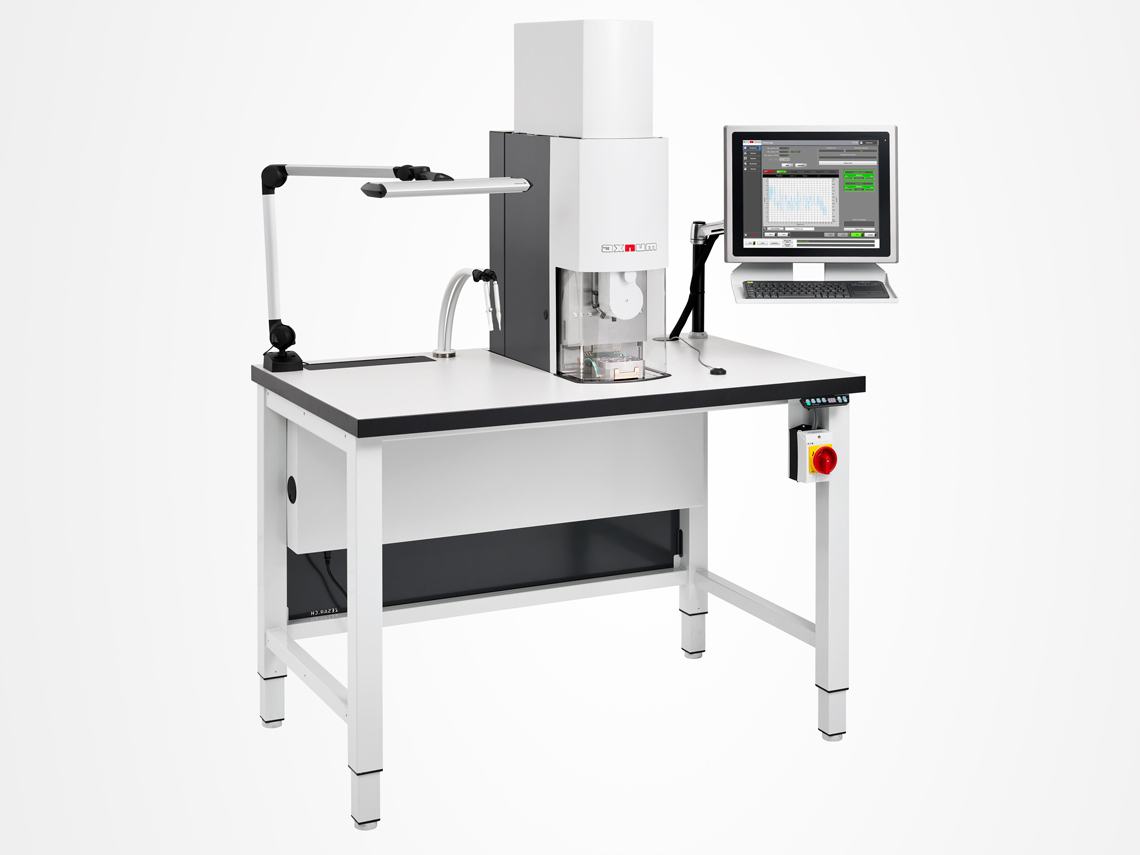

Ils sont équipés d’une servopresse, d’un support en col de cygne, d’une table croisée de précision, d’un changeur d’outil revolver avec caméra (option) et d’une armoire de commande intégrée.
La table croisée de précision possède un système de guidage par coussin d’air qui garantit un positionnement de haute précision et une utilisation quasi sans usure. Le coussin d’air est désactivé lors du chassage des composants procurant une grande rigidité et une précision élevée à votre processus d’assemblage.
| | Unité | 1'000 N | 3'000 N | 4'000 N |
|---|
| Force en compression | N | 1'000** | 3'000 | 4'000 |
|---|
| Force en traction | N | 1'000** | 3'000 | 4'000 |
|---|
| Précision de mesure | % v. E. | < 1 | < 1 | < 1 |
|---|
| Course | mm | 100 | 200 | 200 |
|---|
| Vitesse | mm/s | 300 | 250 | 250 |
|---|
| Répétabilité | mm | < 0.01* | < 0.01* | < 0.01* |
|---|
| Jeu du coulisseau (rotation) | sans jeu | oui | oui | oui |
|---|
| Mesure de force | type | PZO | PZO | PZO |
|---|
| Alimentation | VAC
Hz/A | 230
50/10 | 230
50/10 | 230
50/10 |
|---|
| Poids | kg | 65 | 70 | 70 |
|---|
* En état thermiquement stable. Précision plus élevée sur demande.
** Calibration possible jusqu’à 1’500 N
Pour garantir votre sécurité et conformément à la directive machine européenne (2006/42/CE) ainsi qu’à la loi fédérale sur la sécurité des produits (LSPro 930.11), nos machines sont certifiées CE et soumises à un examen de type.
Sécurité
Applications et processus
Assemblage de haute précision en petites et moyennes séries

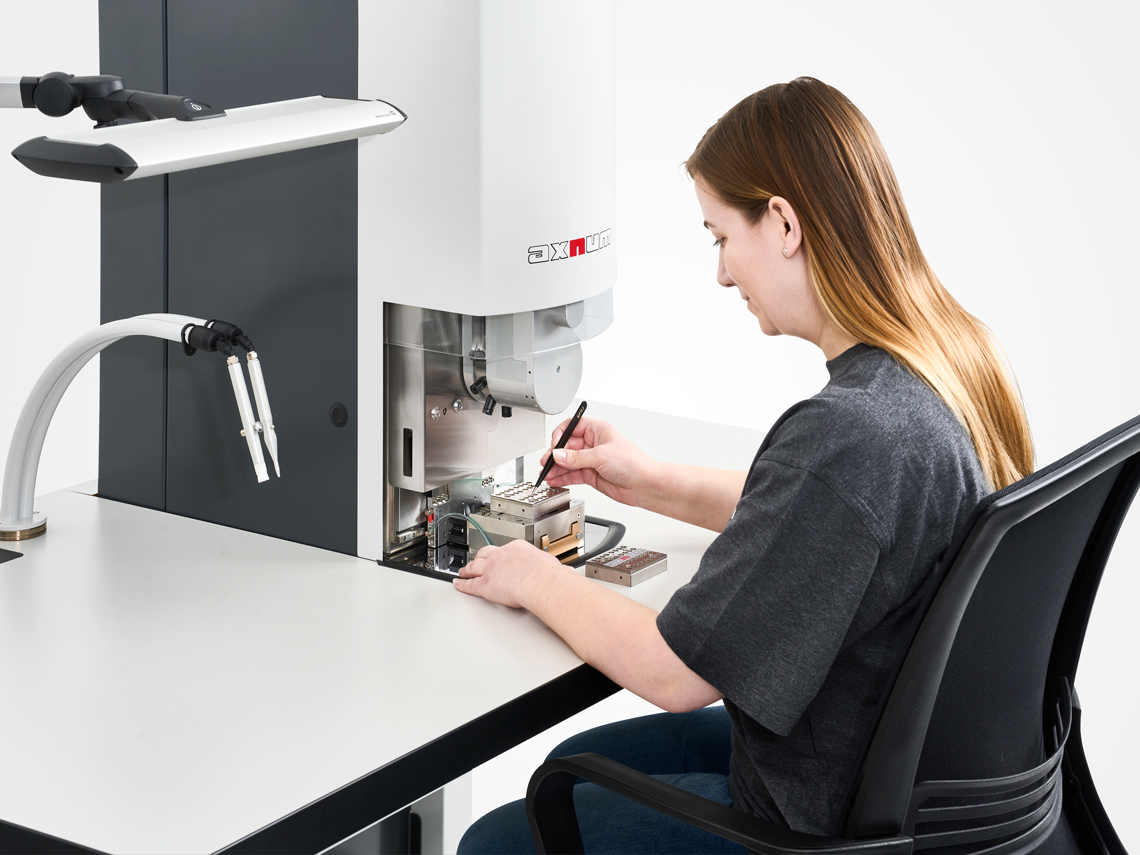

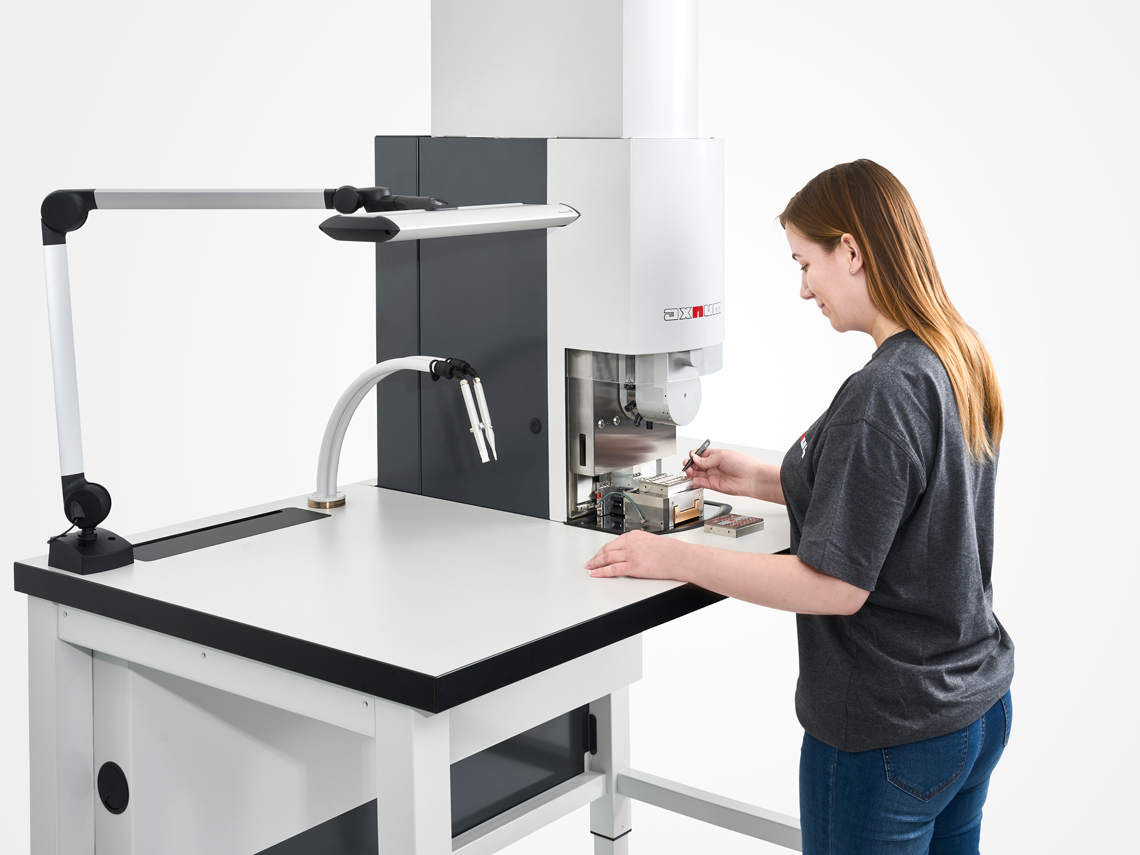

Notre concept de posage interchangeable vous permet d’optimiser votre production. Le premier posage est dans la machine qui effectue les opérations de chasse configurées tandis que le deuxième posage est dans les mains de votre collaborateur pour inspection visuelle ou pour le chargement de la prochaine production.
Assemblage efficient de petites séries
Table croisée de précision
Notre table croisée de précision permet de réaliser des séquences de chassage multiples avec ou sans changement d’outil. La machine effectue de manière autonome la prise de composants et/ ou de références. Les positions de chasse sont introduites dans notre logiciel AxNum Table Croisée et la machine calcul automatiquement les trajectoires et le séquencement optimal.
- Course XY : 70 x 40 mm
- Guidage par coussin d’air
- Goupille de centrage pour les posages interchangeables
Notre tête de palpage de précision permet les prises de références quasi sans force sur les pièces. Le contrôle de la position du composant est effectué après la chasse. Si le composant n’est pas en position, le chassage itératif est enclenché jusqu’à atteindre la position voulue.
- Prise de références quasi sans force
- Chassage itératif
- Système de mesure intégré à la tête de presse
Changeur d’outils cartésien (option)
Les outils de chasse sont rangés dans un compartiment réservé directement sur la table croisée. Un cycle automatique effectue le changement d’outil et la prise de références.
- Cycle automatique de changement d’outil
- Capacité env. 14x outils de Ø8 mm
- Compartiment réservé sur la table croisée
Changeur d’outils révolver (option)

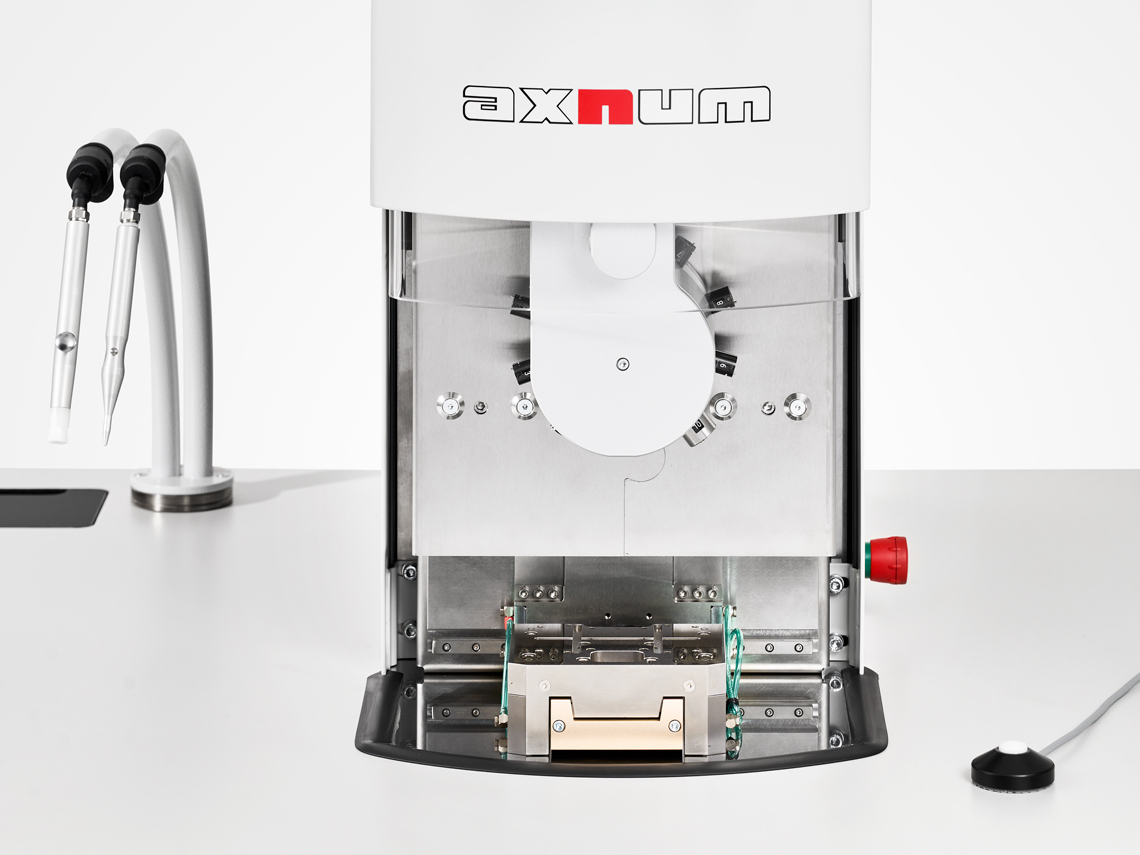

Le changeur d’outil revolver est équipé de 9 emplacements pour les outils de chasse et d’une position pour la caméra de centrage. Il est monté directement sur le nez de presse et est équipé d’une tête de palpage intégré au mécanisme.
- Capacité pour 9x outils avec vacuum soufflage intégré
- Caméra de centrage pour le réglage
- Utilisation de toute la surface de la table croisée
Logiciel AxNum Table Croisée
Notre logiciel AxNum Table Croisée est dédiée à votre poste de travail.
- La définition des outils, des composants à chasser et/ ou à garnir est intuitif et simple d’utilisation.
- Les positions de garnissage sont directement introduites depuis votre plan de garnissage avec leur références respectives
- Le séquenceur automatique vous aide à optimiser vos opérations et rationnaliser les changements d’outils
- La gestion des recettes vous aide à passer d’une référence à l’autre en toute simplicité
