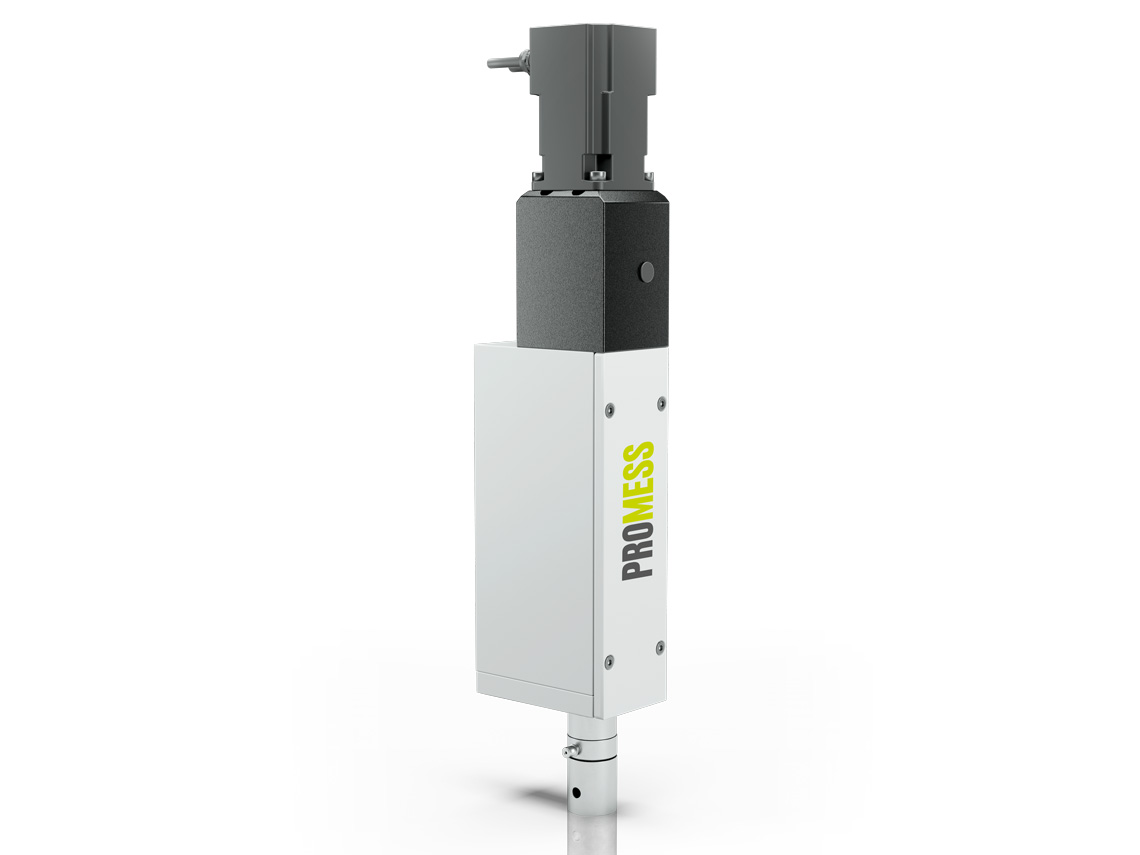

Servopresse UFM Präzision5

Die Servopressen der Präzision5-Baureihe sind besonders für Montageprozesse in der Mikrotechnik geeignet, welche Flexibilität und Kraft/Weg-Überwachung erfordern. Ihre präzise und kompakte Bauweise macht sie zum optimalen Werkzeug für eine präzise Montage in Kraft und Position. Die Präzision5-Baureihe ist in der Medizin-, Uhren- und Elektronikindustrie etabliert.

Ihre Vorteile

Höchste Präzision bis 4 kN

  • Sofortige Erkennung und Beseitigung von Montagefehlern mit integrierter Kraft/Weg-Überwachung
  • Qualitätssicherung und Rückverfolgbarkeit von Montageprozessen dank der integrierten Datenbank
  • Maximal Nachhaltigkeit und Flexibilität dank robuster Präzisionsmechanik mit integriertem Kraftaufnehmer

Überall dort, wo Flexibilität, Präzision, Rückverfolgbarkeit und Prozesskontrolle die Schlagworte für den Erfolg sind.

Ihr Ansprechparter

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

Technische Daten

KraftHubGeschwindigkeit
0,2 kN60 mm250 mm/s
1 kN*100 mm400 mm/s
1 kN*200 mm300 mm/s
3 kN200 mm250 mm/s
4 kN200 mm250 mm/s

Haltebremse erhältlich für alle Modelle
* Diese Modelle könnten bis auf 1.5 kN kalibriert werden

Systemaufbau

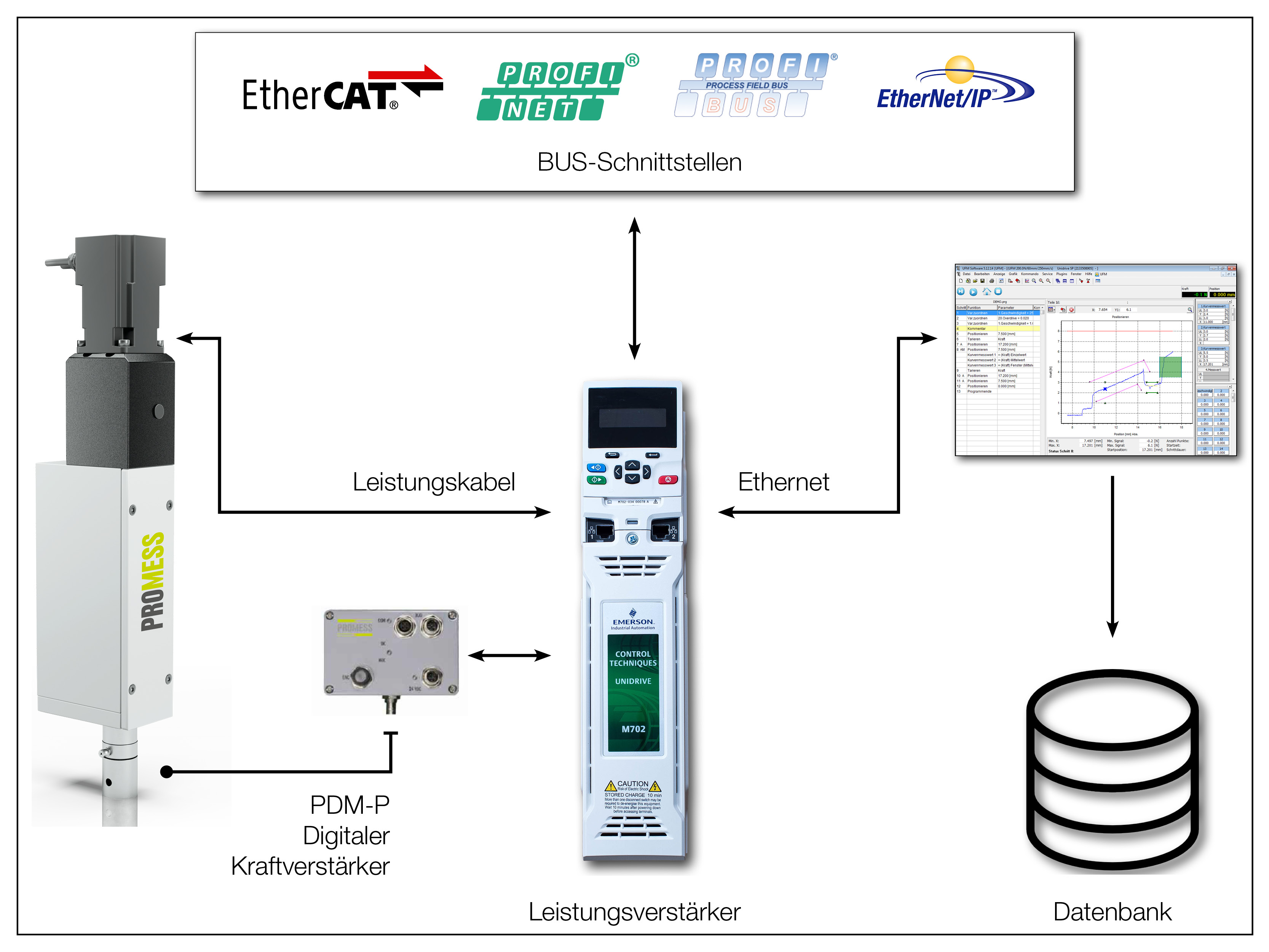

  • Integrierte Kraft/Weg-Überwachung für die Qualitätssicherung Ihrer Montageprozesse
  • Digitale Messtechnik für zuverlässige und genaue Messungen
  • Datenbank für die Dokumentation und Rückverfolgbarkeit Ihrer Produkte

Systemaufbau

Anwendungen & Prozesse

Software

Die UFM V5-Software steuert den Antrieb der Servopresse und erfasst und interpretiert die Steuersignale. Die Signale Kraft und Position sind standardmässig konfiguriert. Zwei numerische Steigungssignale, ein Berechnungseingang und vier zusätzliche Signale sind frei konfigurierbar. Das UFMR-Database Plugin, das standardmässig mit jeder Servopresse geliefert wird, zeichnet bei jedem Zyklus Prozessdaten auf.

UFM V5-Software

Zubehör

FAQ

Die Präzision5-Baureihe ist vor allem für präzise und Kleinteilmontage geeignet. Die Line5-Baureihe bietet optimierte Bauweise und kurze Lieferzeiten. Die Klassik-Baureihe bietet ein breites Spektrum an Kräften und Hüben ist aber was Aufbau und Genauigkeit anbelangt vergleichbar mit der Line5-Baureihe.

Präzision5

Line5

Klassik

Ja. Je nach Platzverhältnisse haben die abgewinkelten Varianten ihre Vorzüge.

Servopresse Präzision5

Der Kabelabgang des Sensors zeigt standardmässig nach Links (von Vorne gesehen). Er kann nach Rechts, Vorne oder Hinten orientiert werden. Bei uns gibt es eine Artikelnummer pro Variante. Deswegen ist es wichtig, dass mindestens bei der Bestellung die Orientierung des Kabelausganges definiert ist. Alle Kraftaufnehmer der Präzision5-Baureihe (ausser die 200N Einheit) können zwar nachträglich und ohne neue Kalibrierung gedreht werden.

Servopresse Präzision5

Piezo-Kraftaufnehmer werden hauptsächlich in der Precision5-Baureihe und für externe Kraftaufnehmer eingesetzt.

Sie haben eine hohe Steifigkeit und eine nahezu konstante Empfindlichkeit über einen weiten Kraftbereich. Das bedeutet, dass derselbe Sensor über mehrere Messbereiche kalibriert werden kann, ohne Messgenauigkeit zu verlieren. Es ist daher möglich, Kräfte von 50N mit einem Kraftaufnehmer zu messen, der bis zu 50kN einsetzbar ist. Diese Technologie ist etwas teurer, weil die Messelektronik komplex zu implementieren ist.

Servopresse Präzision5

DMS-Kraftaufnehmer werden hauptsächlich in der Line5- und Klassik-Baureihe eingesetzt.

Sie haben eine geringe Steifigkeit und sind weniger crashtolerant als Piezosensoren. Diese Kraftaufnehmer sind für ein bestimmten Messbereich dimensioniert. Wenn dieses neu justiert werden muss, muss entweder der Kraftsensor gewechselt oder wenn möglich ein externer Sensor verwendet werden. Diese Technologie ist bewährt und relativ kostengünstig.

Servopresse Line5

Servopresse Klassik
