Servopresses UFM Précision5

Les servopresses de la gamme Précision5 sont particulièrement adaptées aux processus de montage de la microtechnique exigeant flexibilité et contrôle Force/Position. Leur conception précise et compacte en fait l’outil idéal pour l’assemblage de précision en force et en position. La gamme Précision5 est établie dans l’industrie médicale, horlogère et électronique.

Vos atouts

Précision maximale jusqu’à 4 kN

Détection et élimination immédiate des défauts d’assemblage avec le contrôle intégré Force/Position
Maîtrise et traçabilité des processus d’assemblage grâce à la base de données intégrée
Durabilité et flexibilité maximale grâce à une mécanique de précision robuste et un capteur de force intégré

Partout où la flexibilité, la précision, la traçabilité et la maîtrise des processus sont les mots d’ordre du succès.

Votre contact

Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Données techniques

Force	Course	Vitesse
0,2 kN	60 mm	250 mm/s
1 kN*	100 mm	400 mm/s
1 kN*	200 mm	300 mm/s
3 kN	200 mm	250 mm/s
4 kN	200 mm	250 mm/s

Frein de maintien disponible pour tous les modèles
* Ces modèles peuvent être calibrés à 1.5 kN

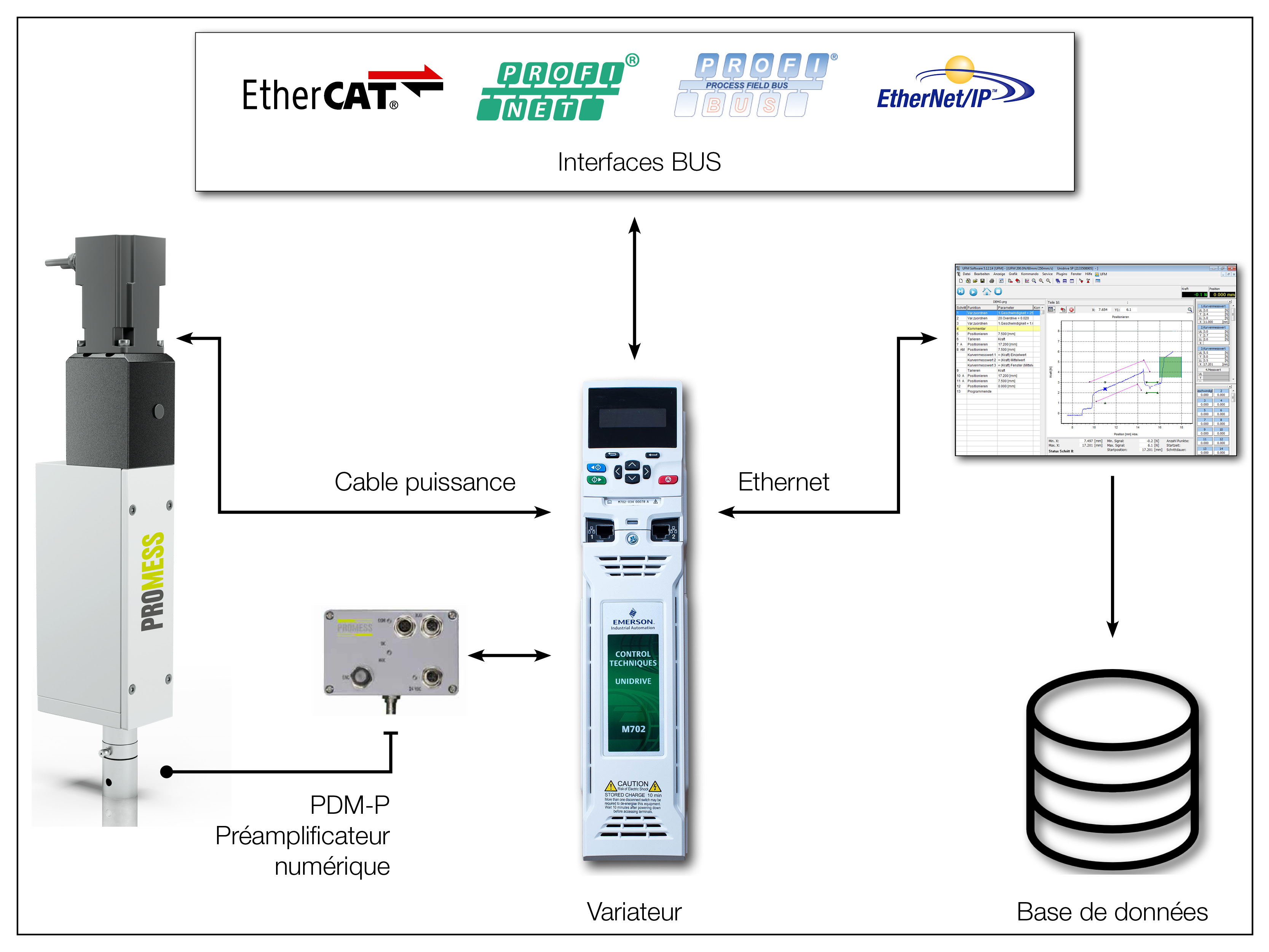

Architecture du système

Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
Technologie de mesure digitale pour des mesures fiables et précises
Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Applications & processus

Logiciel

Le logiciel UFM V5 effectue le pilotage de l’entraînement de la servopresse, l’acquisition et l’interprétation des signaux de commande. Les signaux Force et Position sont configurés par défaut. Deux signaux de pente numérique, une entrée de calcul ainsi que quatre autres signaux supplémentaires sont librement configurables. Le plugin UFMR Database – livré de base avec chaque servopresse - enregistre à chaque cycle les données de processus.

Logiciel UFM V5

Accessoires

Module d'extension E/S analogiques et digitales

Avec la carte d’extension enfichable SI-IO vous pouvez utiliser librement des E/S analogiques et digitales supplémentaires directement dans le logiciel UFM V5.

Module d’extension pour mesure de position externe

La carte d’extension enfichable SI-Universal Encoder est utilisée pour l’acquisition d’un signal de référence externe.

Module d’extension PDM-IO pour E/S digitales

Le module PDM-IO est conçu principalement pour la gestion de la servopresse par signaux physiques discrets.

Palpeurs externes pour servopresses

Les palpeurs externes sont indispensables pour effectuer des prises de référence externe ou un chassage différentiel.

Bus de terrain

profiBUS, profiNET, etherCAT et etherNET IP

Platine électrique PSD

La platine électrique PSD peut être commandée en option avec chaque servopresse.

Tête de palpage de précision pour servopresses

Prises de référence avant chassage avec ou sans composant. Conçue pour le chassage itératif et le positionnement dans le micron.

Boîtier d’acquisition PDM-A pour signaux analogiques

Le boîtier PDM-A permet d'intégrer jusqu’à quatre signaux analogiques au plus près de l’application.

Voir les accessoires

FAQ

Quelles sont les différences entre les gammes Precision5, Line5 et Classic ?

La gamme Precision5 est optimimsée pour des processus d'assemblage de la microtechnique. La gamme Line5 offre une conception optimisée et des délais de livraisons avantageux. La gamme Classic offre un large choix en temres de forces et de courses. Ces servopresses sont cependant similaires à la gamme Line5 en ce qui concerne leur conception et leur précision.

Precision5

Line5

Classic

Existe-t'il des variantes coudées (moteur parallèle) pour la gamme Precision5 ?

Oui, selon la place à disposition, les variantes coudées offrent certains avantages.

Servopresses Précision5

Peut-on définir librement l'orientation de la sortie de câble pour les servopresses de la gamme Precision5 ?

La sortie de câble standard est orientée contre la gauche (vu depuis devant). Elle peut cependant être orientée contre la droite, l'avant ou l'arrière de la presse. Chaque variante possède son propre numéro d'article. C'est pourquoi, il est important de connaître cette orientation au plus tard à la commande. Tous les capteurs de la gamme Precision5 (mise à part l'unité 200 N) peuvent être tournés ultérieurement sans avoir besoin de recalibrer le dispositif.

Servopresses Précision5

Quelle est la différence entre un capteur piezo et un capteur à jauges de contraintes ?

Les capteurs de force de type piezo sont utilisés principalement dans la gamme Precision5 et les capteurs de force externes.

Ils présentent une grande rigidité et une sensibilité quasi constante sur une large gamme de force. Un même capteur peut donc être calibrée sur plusieurs plages de mesure sans altérer la précision de mesure. Il est ainsi possible de mesurer des forces de l'ordre de 50 N avec un capteur pouvant supporter jusqu'à 50 kN. Cette technologie est légérement plus couteuse car l'électronique de mesure est complexe à réaliser.

Servopresse Precision5

Les capteurs de force à jauges de contraintes sont utilisés principalement dans la gamme Line5 et Classic.

Ils possèdent une rigidité faible et sont moins tolérants au crash que les capteurs piezos. Ces capteurs sont dimensionnés pour un domaine de mesure bien définis. Si celui-ci doit être adapté, il faudra soit changer le capteur de force soit utiliser un capteur externe si cela est possible. Cette technologie est éprouvée et relativement peu onéreuse.

Servopresse Line5

Servopresse Classic

Yvan Schläfli

Chasser en force

Chasser en position

Clipser / Encliqueter

Contrôle de ressort

Chasser sur un signal externe
