Laser d’ajustage Business Fiber TRIM

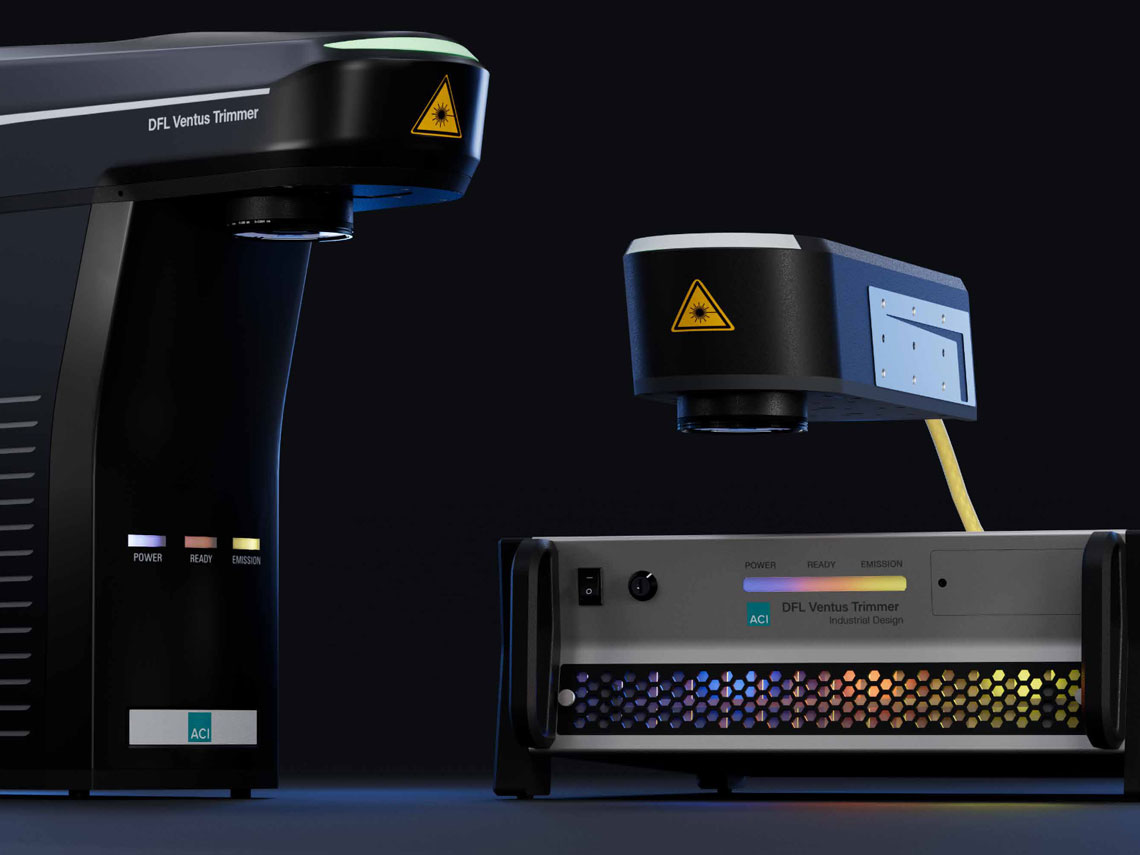

Les tolérances des composants électroniques et les critères stricts de précision des distances de commutation ou de réponse des capteurs exigent une possibilité d’ajustement ou de réglage individuel. Les lasers d’ajustage de la série de produits Business Fiber TRIM sont des lasers fibrés adaptés en conséquence, qui répondent à ces exigences de qualité élevées. Ils se composent d’une unité d’alimentation entièrement refroidie par air et d’une tête laser compacte dans laquelle un système de vision est déjà intégré.

Vos atouts

  • Longue durée de vie
  • Peu d’entretien
  • Entièrement refroidi par air
  • Stabilité maximale de la puissance et de pulsation
  • Meilleur rapport qualité/prix

Votre contact

Jérôme Benoit
Product Management

Jérôme Benoit

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

+41 78 225 18 44 benoit@axnum.ch

Quelle est la différence entre un laser d’ajustage et un laser de marquage ?

Les lasers fibré MOPA pour l'ajustage laser se distinguent des lasers de marquage par une source laser adaptée aux applications d'ajustage, un système de reconnaissance d'image intégré et des interfaces étendues pour la connexion de la technique de mesure nécessaire.

Qu’est-ce que l’ajustage au laser ?

L’ajustage au laser consiste à ajuster des composants électroniques à l’aide de rayons laser. La plupart du temps, les résistances (couches épaisses et minces) d'un circuit sont traitées au laser de manière à ce que leurs valeurs ou l'ensemble du circuit soient ajustés avec précision. Pour cela, il faut un système laser spécial qui peut être commandé avec précision en le reliant à une technique de mesure. En outre, un système de vision est utilisé pour positionner le faisceau laser avec précision et obtenir ainsi des résultats optimaux.

Quels sont les avantages des résistances réglées au laser ?

En plus d’être plus petites et donc moins chères que les potentiomètres d’ajustage, les résistances ajustées au laser se distinguent par une plus grande stabilité à long terme.

Quels sont les facteurs qui influencent la valeur de la résistance lors de l'ajustage ?

La stabilité et la précision de la valeur de résistance lors de l'ajustage - et donc du capteur - dépendent des facteurs les plus divers :

  • de la plage de résistance à dépasser (plage de réglage)
  • de la géométrie de la puce et de la disposition de la coupe (forme et position de la coupe)
  • de la géométrie de coupe de la résistance (formes de coupe)
  • de la vitesse de coupe du rayon laser
  • de la qualité de la coupe laser

Domaines d'application

Les lasers d'ajustage sont utilisés dans différents domaines : dans la technique des couches épaisses et des couches minces, pour le trimmer passif et actif de matériaux tels que les plaquettes de silicium, les résistances ESD et les condensateurs ESD.

Systèmes de laser d'ajustage

Le laser d'ajustage Business Fiber TRIM peut être utilisé dans des lignes de production existantes ou dans un poste de travail manuel. Les installations laser peuvent être adaptées en fonction des exigences du client. Le laser d'ajustage Business Fiber TRIM peut être utilisé dans une station de travail Professional ou avec une table rotative. Les postes de travail manuels sont conçus de manière à être conformes à la norme ESD. Tous les composants sont contrôlés par le logiciel laser Magic Mark.

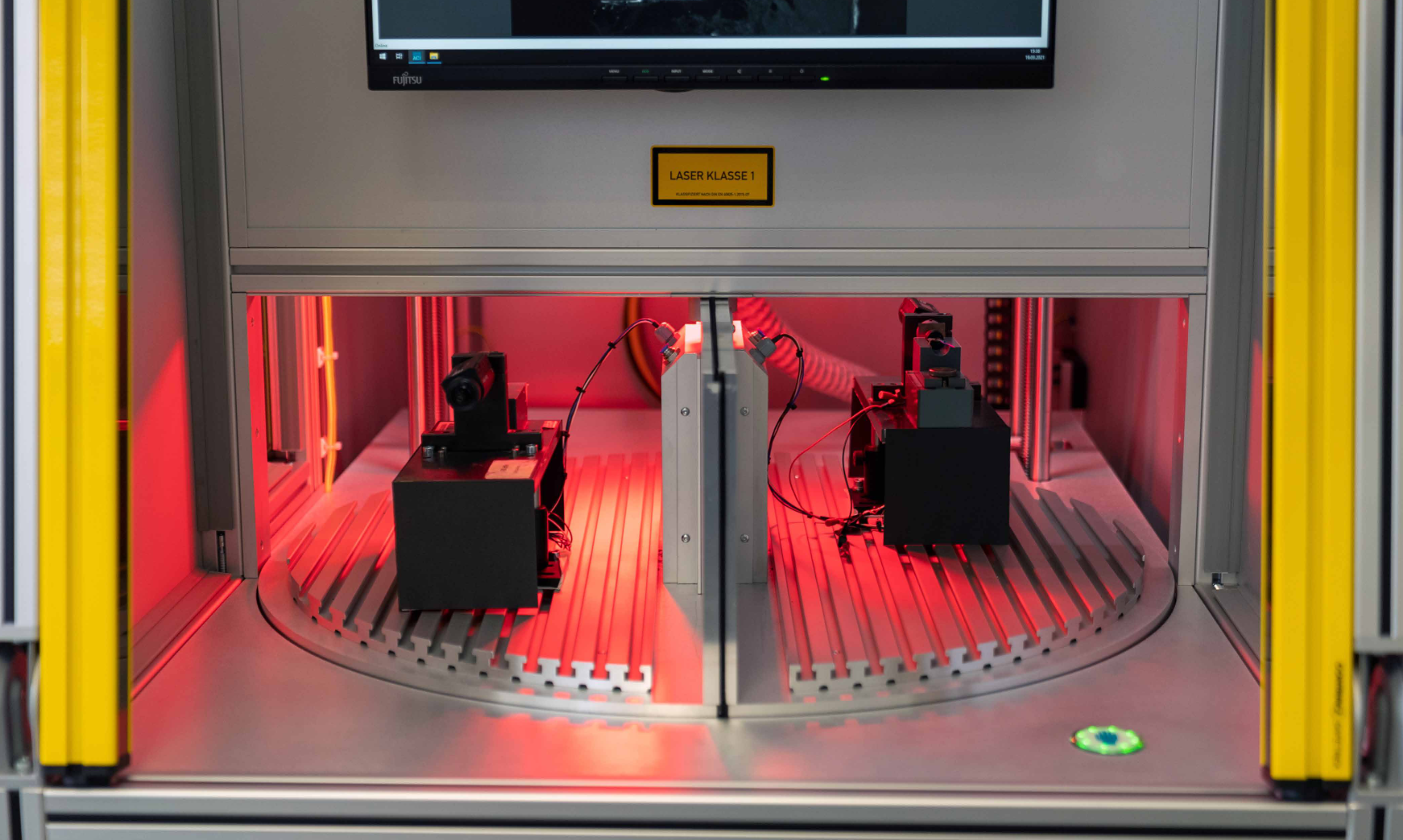

Système de laser d'ajustage au laser avec table rotative

L'installation laser permet d'ajuster des résistances et donc d'équilibrer des circuits complets, par exemple des circuits de capteurs. La pièce maîtresse de l'installation d'ajustage laser est un laser d'ajustage équipé d'un système de caméra à haute résolution et d'une interface de module d'ajustage à commutation rapide. Outre le laser, les composants suivants font partie du processus :

  • PC de commande
  • Technique de mesure
  • Station de travail RT400 avec table rotative à portique x et z

La station de travail complète est conçue comme un poste de travail manuel ergonomique et répond aux exigences de la classe laser 1.

Laser

Le laser est équipé d'un système de balayage qui réalise le positionnement du rayon laser dans le plan d'usinage au moyen d'une déviation du rayon par des miroirs galvanométriques. En outre, le laser dispose d'un système de caméra interne et d'un traitement d'image. La résolution optique du système est d'environ 9μm/pixel. Dans le champ de vision du système de vision, les résistances sont détectées au millimètre près et le faisceau laser peut être positionné avec une grande précision. Le système de balayage permet de réaliser des géométries de coupe de garniture typiques telles que I-Cut, L-Cut ou M-Cut.

Technique de mesure

La technique de mesure intégrée se compose de

  • Bloc d'alimentation pour l'alimentation en tension
  • Matrice de commutation
  • Appareil de mesure

Selon le capteur, la tension de service spécifiée et le canal de mesure correspondant sont commutés via la matrice de commutation. La technique de mesure et le laser sont configurés et câblés sur le plan matériel de manière à ce que la technique de mesure surveille le point de commutation du capteur et supprime l'émission laser avec une quasi-exactitude d'impulsion dès que la valeur d'ajustement spécifiée du capteur est atteinte.

Commande de processus

L'ensemble du processus d'ajustage est commandé par un programme complexe spécifique à l'application. La sélection du type de capteur permet de configurer entièrement le laser, le bloc d'alimentation, la matrice de commutation et l'appareil de mesure. Pendant le processus de coupe, l'utilisateur peut suivre la coupe en direct à l'aide de l'image de la caméra qui s'affiche. A la fin de l'ajustage, la valeur d'ajustage atteinte par le capteur et l'état de l'ajustage sont affichés et consignés.
