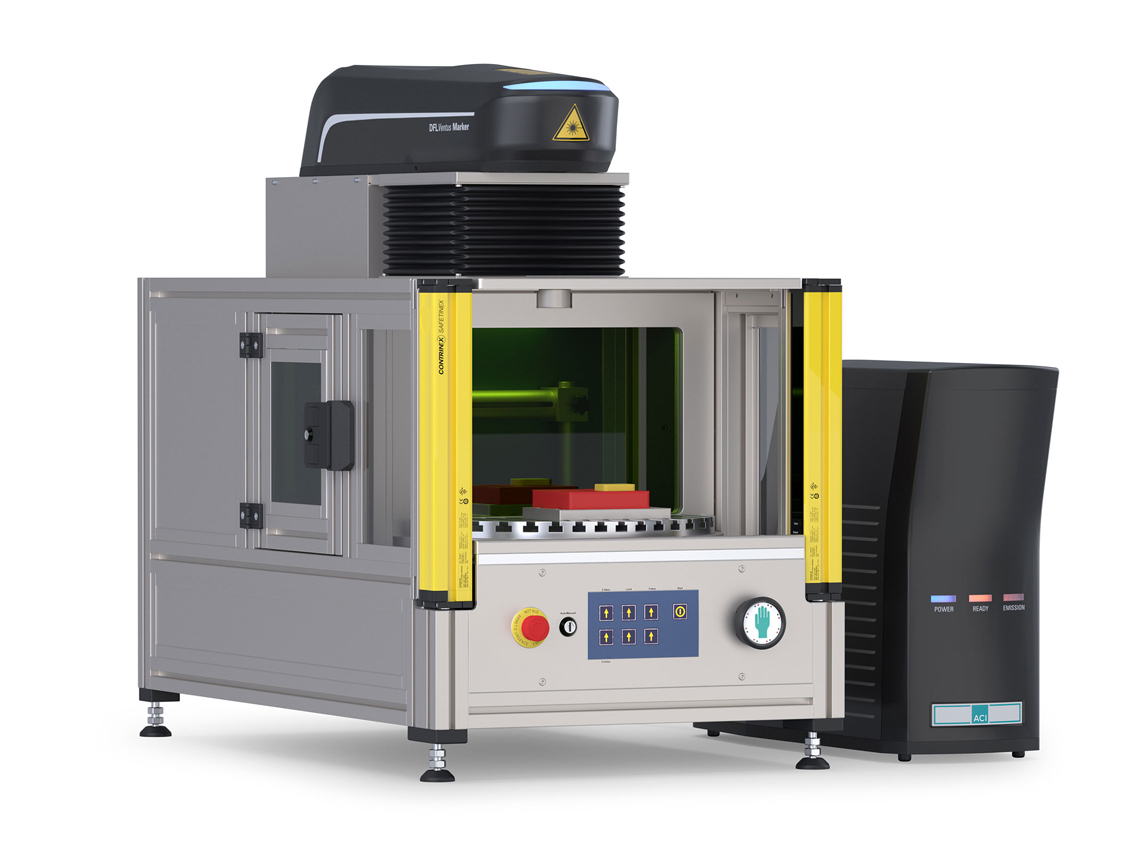

Tables rotatives cadencées RT400 : Marquage laser sans interruption

La table rotative cadencée RT400 vous permet d’identifier vos pièces par laser presque sans interruption et de gagner ainsi du temps dans vos productions en séries. Lors d’une phase de marquage active, la RT400 peut être déchargée et à nouveau chargée.

Vos atouts

  • Augmentation de la productivité
    grâce à la table rotative intégrée
  • Temps de préparation réduits
    grâce à l’axe Z programmable
  • Travail sûr
    grâce au rideau lumineux intégré et au coffrage de protection de classe de protection 1

Télécharger prospectus

Vos contacts

Jérôme Benoit
Product Management

Jérôme Benoit

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

Activer ce contenu

La vidéo YouTube est désactivée en raison des paramètres de confidentialité.

Accepter
Voir plus

Matériaux à marquer

Il est possible de marquer des métaux, plastiques, céramiques, films, ainsi que le verre et les matériaux organiques en fonction de la source laser utilisée.



Laser fibré

Laser YAG

Laser UV

Laser vert

Laser Co2

UKP

Métal
Gravure
Enlèvement par couches
Marquage par revenu


très bon
très bon
très bon


bon - très bon
très bon
bon - très bon


inapproprié
bon
bon


inapproprié
bon
bon


inapproprié
inapproprié
inapproprié


très bon
très bon
très bon

Plastique
Carbonisation
Moussage
Enlèvement de matière
(gravure)


bon - très bon
bon - très bon
inapproprié


très bon
très bon
inapproprié


très bon
très bon
inapproprié


très bon
très bon
inapproprié


inapproprié
inapproprié
très bon


inapproprié
inapproprié
inapproprié

Céramique

bon

bon*

bon

bon

bon

très bon

Revêtements & vernis

très bon

très bon

bon

bon

très bon

très bon

Verre

inapproprié

inapproprié

très bon

bon

bon

très bon

Bois

inapproprié

inapproprié

inapproprié

inapproprié

très bon

inapproprié

Cuir

inapproprié

inapproprié

inapproprié

inapproprié

très bon

inapproprié

Etiquettes &
feuilles pour laser
Enlèvement de matière
Changement de couleur



très bon
bon - très bon



très bon
très bon



bon
bon



bon
bon



très bon
bon



inapproprié
inapproprié

*seulement version Business

Applications laser

Données techniques

Fenêtre de marquage135x180 mm
Surface de travail400 mm
Hauteur max. de la pièce100 mm*
Dimensions extérieures de la cabine510x556x885 mm
Axe Z électriqueHub 100
Axe X électriqueNon
Axe Y électriqueNon
Porte automatiqueOui (seulement rotation)
Axe de rotationOui (optional)
Caméra intégréeOui (optional)

*extensible à 135 mm avec shifter de focale en option

Norme de sécurité

Le RT400 est un appareil de classe de protection laser 1, qui satisfait aux exigences de sécurité dans la construction de machines. .

Réduction du temps de cycle

La table rotative cadencée RT400 possède deux positions de charge. Elle pivote par pas de 180° dans les positions de travail. Lors de la phase de marquage, une pièce déjà identifiée peut être retirée et une nouvelle introduite dans la station laser. La commande s’effectue sans peine d’une seule main  par pression sur une touche tactile.

Protection élevée de l’opérateur

Une barrière lumineuse de sécurité intégrée assure une protection supplémentaire des opérateurs. En cas de franchissement, toutes les opérations en cours sont stoppées. Une nouvelle pression sur la touche de démarrage poursuit le processus. Une paroi verticale transparente, avec fenêtre de protection laser, permet une surveillance optimale du processus de marquage. Un commutateur à clé permet de passer d’une utilisation manuelle à automatique.

Marquage de pièces de différentes hauteurs

La RT400 dispose d’un axe Z programmable qui permet de marquer des pièces de différentes hauteurs.



Logiciel

Le logiciel de marquage MagicMarkV3 nécessaire au fonctionnement du système est inclus dans la livraison. Il permet le marquage de textes, graphiques, codes de types Datamatrix ou code-barres, numéros de série, logos, le marquage sur circonférence sans raccord de pièces à symétrie de révolution et le marquage d’images en dégradé de gris sur plastiques. Une gestion intelligente des droits facilite la création de différents groupes d’utilisateurs. Le système peut ainsi être adapté sur mesure aux besoins de chaque utilisateur. De même, un fonctionnement semi-automatique avec échange autonome de données avec les différentes sources de données est également possible. Des plug-ins permettent l’ajout d’autres fonctions, comme p. ex. le code GS1 ou le remplissage des contours.

Logiciel Magic Mark

Options et Accessoires

Système laser

La table rotative cadencée RT400 peut être combinée à différentes sources laser d’ACI selon l’application.
