Tables rotatives et modules de rotation

Les tables rotatives AxNum sont spécialement conçues pour des opérations de positionnement nécessitant dynamique et précision.

Axes rotatifs

Les axes rotatifs compacts sont précis, robustes et peuvent installés de manière très polyvalente.

Contrôleurs de couple motorisés

Les contrôleurs de couple motorisés UDM5 sont adaptés aux processus de montage et de contrôle nécessitant  la surveillance du couple.

Contrôleur de couple motorisé UDM5

Tables rotatives à moteur couple

Moteur à entraînement direct performant, complétement intégré avec encodeur de précision et guidage robuste.

Tables rotatives électromécaniques

Diamètre de la table rotative : 100 à 1'600 mm, diamètre du plateau tournant : jusqu'à 9'500 mm et charge à transporter : jusqu'à 25'000 kg

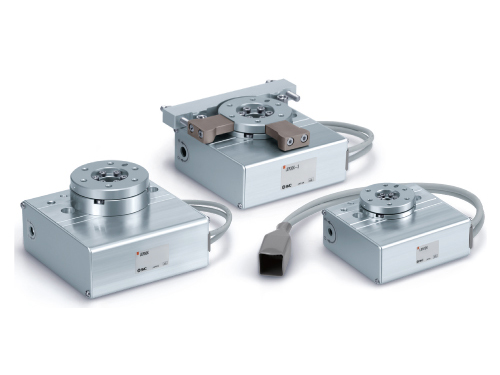

Modules de rotations compacts avec réducteur

Conçu comme axe rotatif pour robots cartésien, il dispose également de suffisamment de force pour entraîner un plateau tournant.

Modules de rotations compacts avec réducteur

Tables rotatives et compactes

Table rotative compacte à réglage facile avec contrôle de la position, vitesse et de l'accélération/ décélération

Tables rotatives et compactes

Votre contact

Steve Aeby
Product Management

Steve Aeby

Technicien ES en Automation

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

News

FAQ

Pour le calcul précis de l’inertie, il convient de tenir compte à la fois du plateau et des posages. Les posages ont un impact important sur l’inertie, car ils se trouvent sur l’extérieur du diamètre et sont souvent nombreux.

À l’horizontale, sur le côté ou « la tête à l’envers » ? Toutes les solutions sont possibles ; toutefois, les caractéristiques techniques de chacune de ces solutions doivent être prises en compte.

Selon le type de table rotative, un servocontrôleur ou un variateur de fréquence sera proposé selon la technologie. Il existe de nombreux bus de terrain adaptés à la plupart des système, qui garantissent un très haut niveau de sécurité pour les applications futures grâce à des fonctions de sécurité de dernière génération.


Tables rotatives à entraînement direct

  • servocontrôleurs à basse tension et haute tension
  • produits proposés : Jenny Science, PILZ, Bosch et autres sur demande

Tables rotatives électro-mécaniques

  • variateurs de fréquence
  • puissance requise : selon le modèle choisi
  • produits proposés : SEW, Siemens et Allen Bradley

Si vous souhaitez utiliser votre propre contrôleur, nous nous tenons volontiers à votre disposition pour un conseil technique personnel, afin de valider l’installation.

ROTAX® Rxvp (avec passage pour vacuum/air comprimé)

  • Répétabilité bidirectionnelle, température constante
  • Bague magnétique avec interpolation 64 000 inc/tr : ±0,006° / ±20 arcsecondes
    (correspond à ±0,5 µm à la circonférence pour un rayon de 10 mm)

ROTAX® Rxhq (High Torque avec arbre creux)

  • Répétabilité bidirectionnelle, température constante
  • Bague magnétique avec interpolation 120 000 inc/tr : ±0,003° / ±10 arcsecondes

Précision absolue bidirectionnelle

La précision absolue varie selon la position du point de mesure par rapport à la tête de mesure de l'encodeur. La précision mécanique de l’axe affecte la précision absolue en fonction du battement radial et axial ainsi que de la distance jusqu’à la tête de mesure. La précision absolue peut en fin de compte être mesurée uniquement de façon ciblée sur un point de mesure de la structure mécanique. Nous sommes en mesure de pratiquer de telles mesures grâce à un interféromètre laser.

En principe, nous sommes en mesure de proposer une table rotative adaptée à tous les environnements et à toutes les conditions ambiantes. N’hésitez pas à nous contacter pour définir ensemble la table rotative adaptée à vos besoins.
