Systèmes de marquage par micro percussion

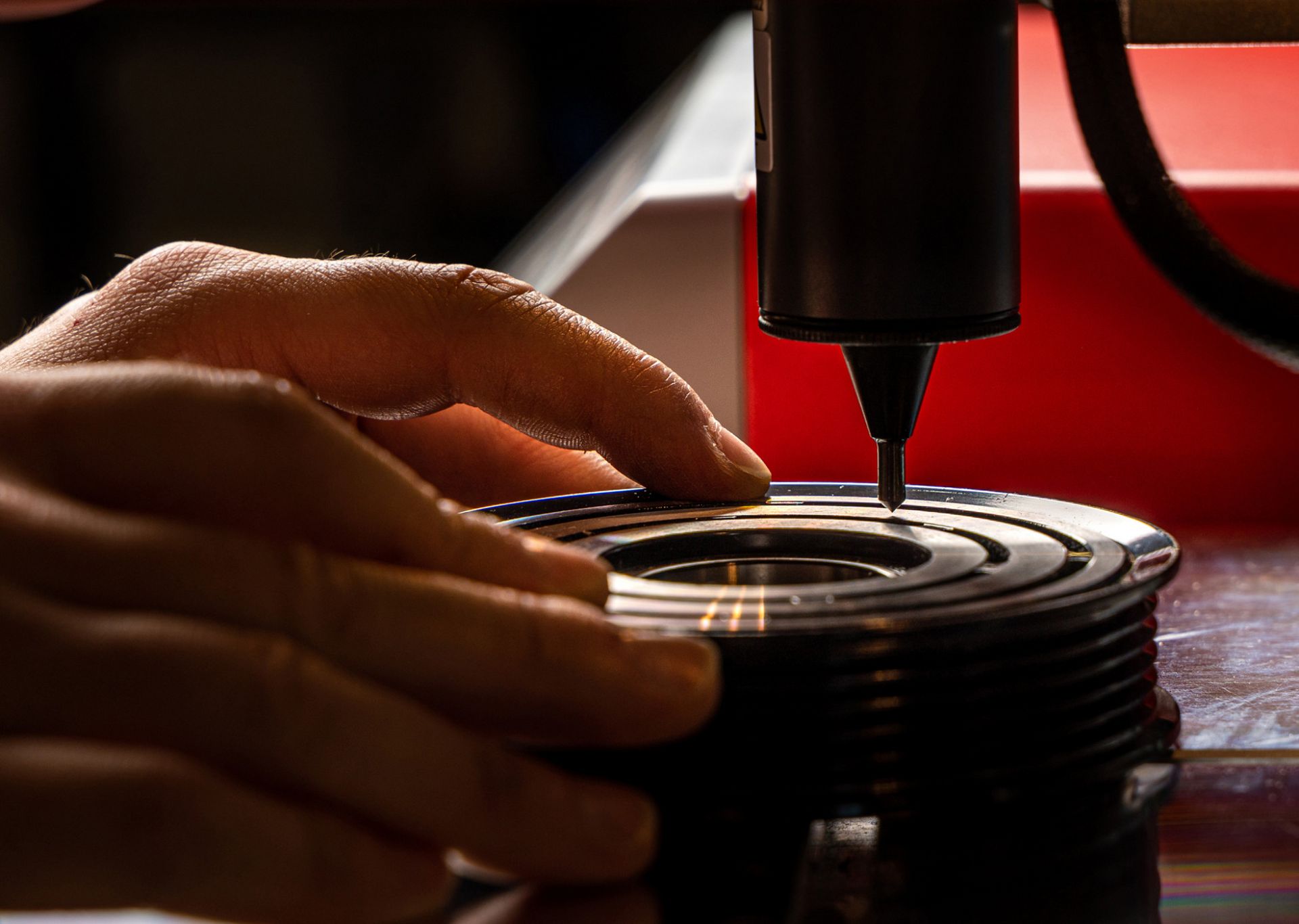

Le marquage par micro percussion se fait par l’intermédiaire d’un stylet en carbure, activé électro mécaniquement, qui déforme la surface de la pièce à marquer. Ce type de marquage (texte, nombre, logo, code datamatrix) est réalisé par une succession de points. Notre technologie de micro percussion est unique grâce à la mesure de courant réalisée entre chaque impulsion qui garantit la répétabilité des impacts.

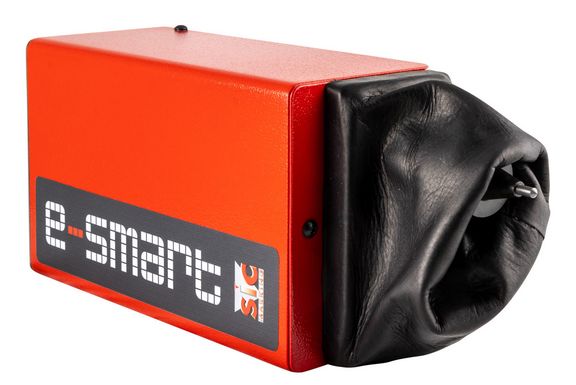

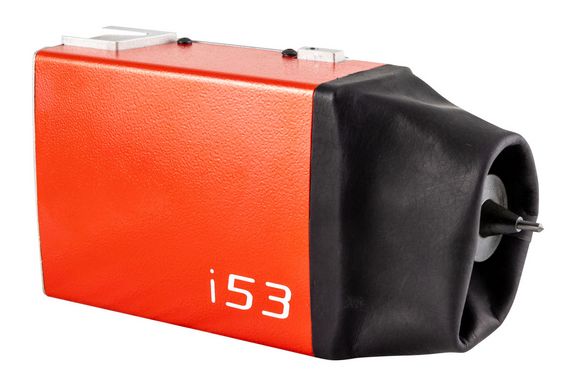

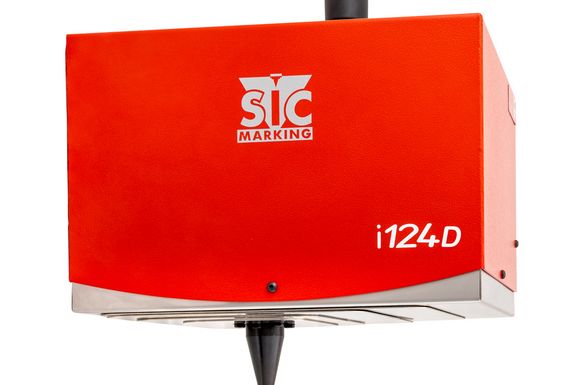

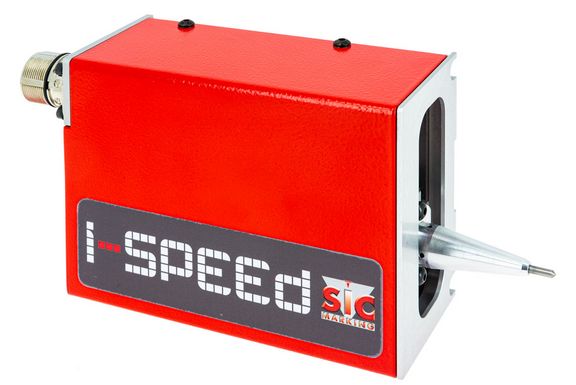

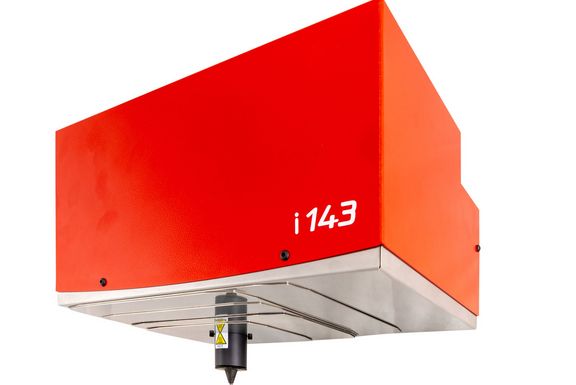

Systèmes intégrables de micro percussion

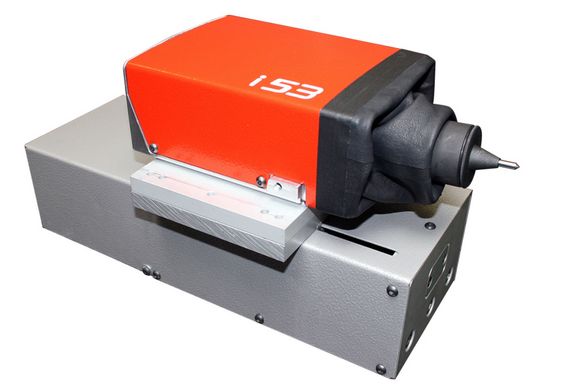

Les systèmes de marquage par micro percussion intégrables sont conçus pour être installés sur des machines spéciales automatiques. Ils sont développés pour un fonctionnement continu, compacts et permettent une connexion facile avec un automate.

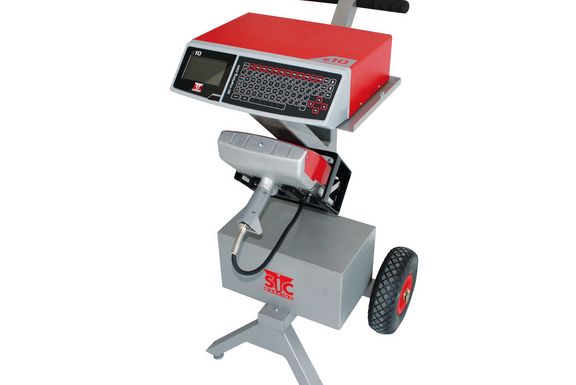

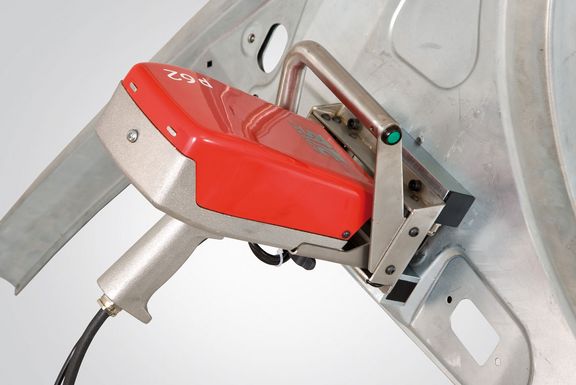

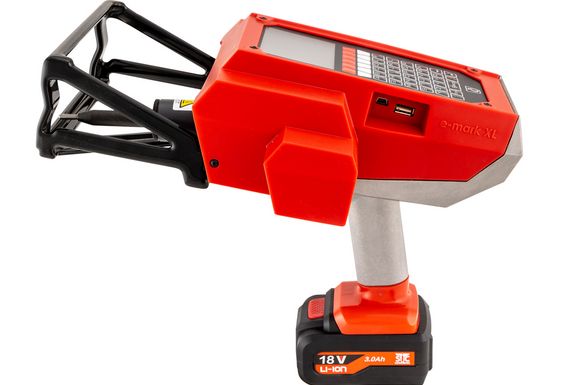

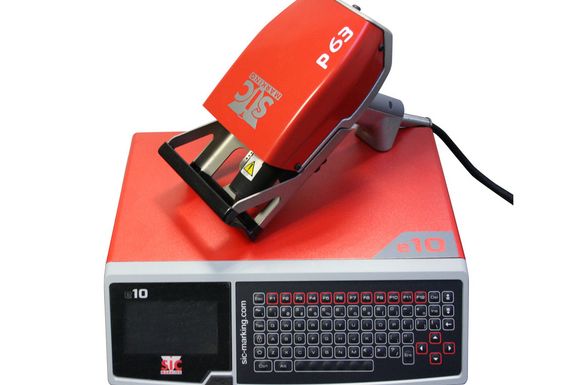

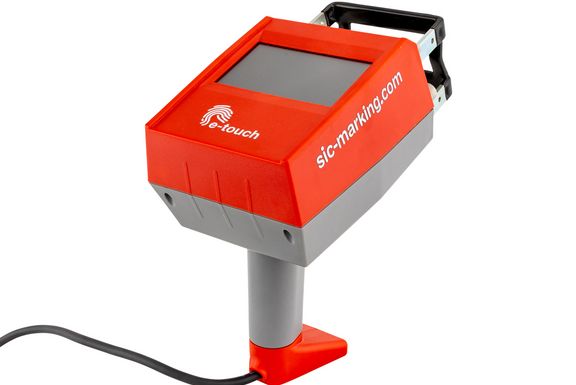

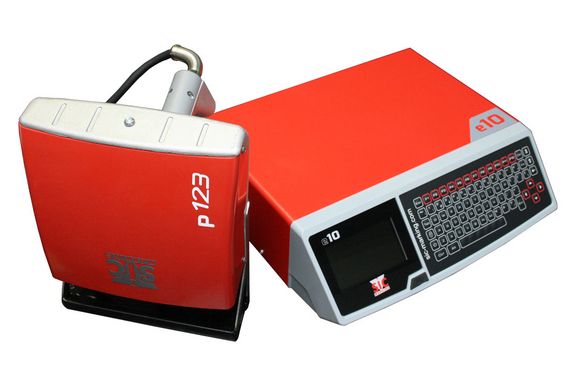

Systèmes portables de micro percussion

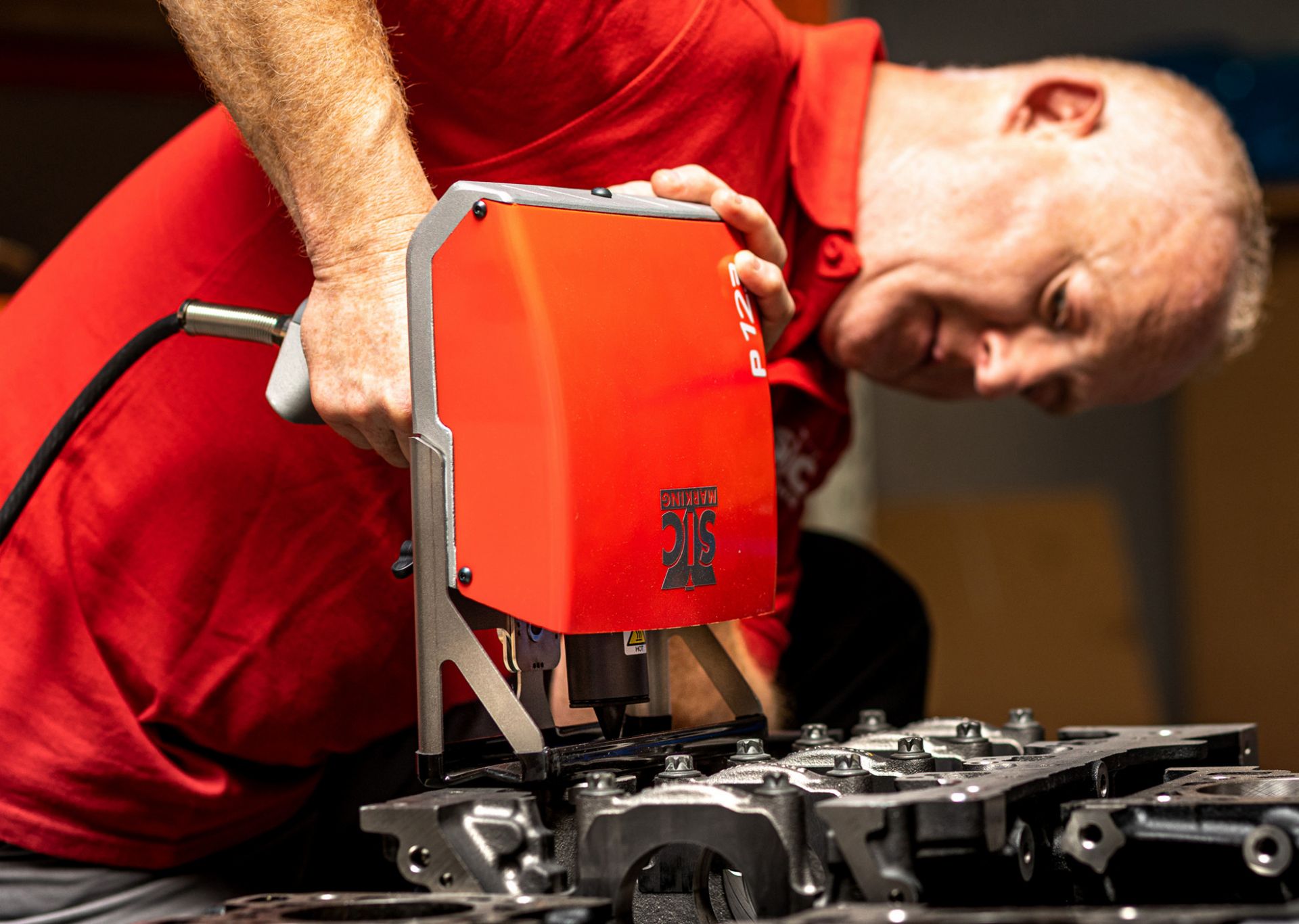

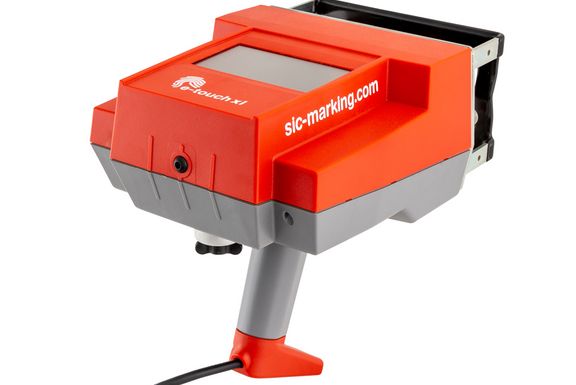

Les systèmes de marquage par micro percussion portables d’AxNum sont conçus pour le marquage de pièces de grande taille. Ils sont compacts, ergonomiques et légers. Ils sont disponibles en version sur secteur ou sur batterie.

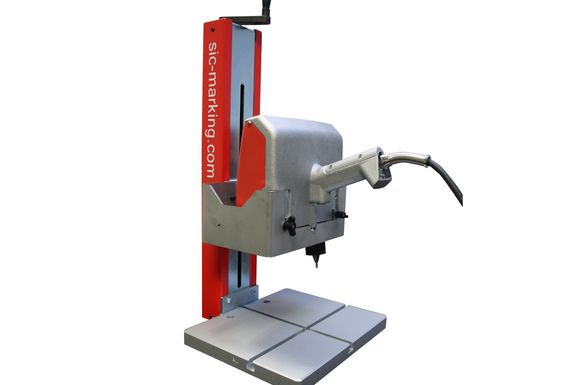

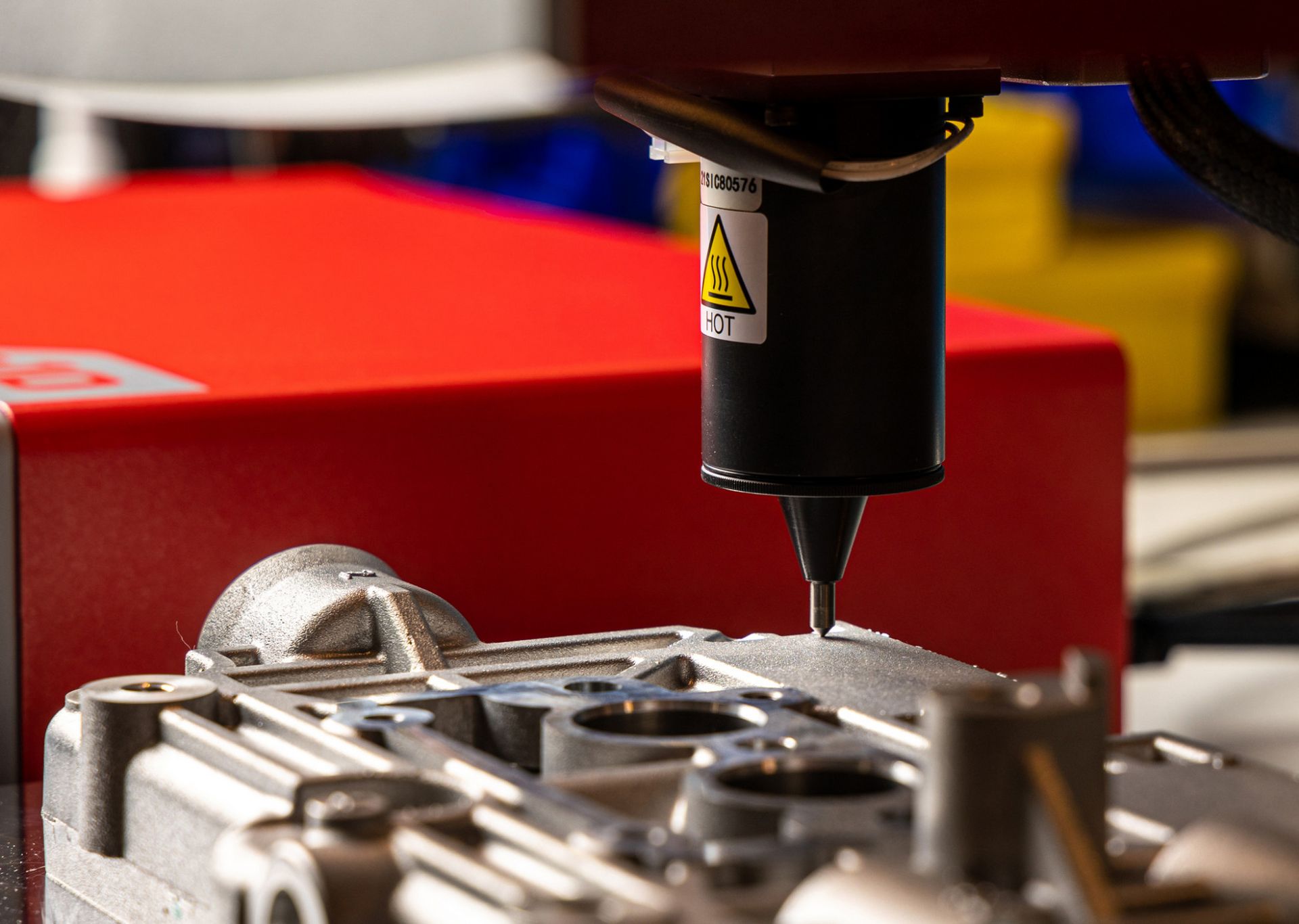

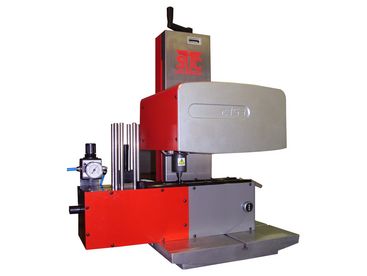

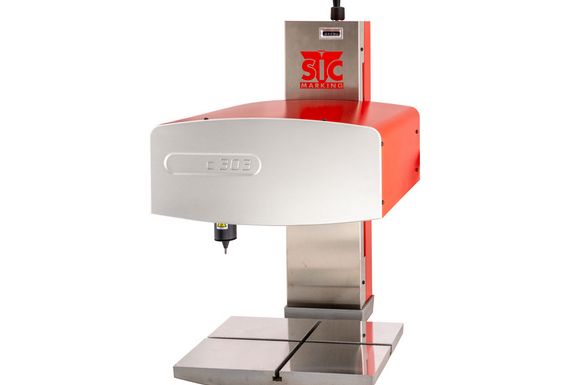

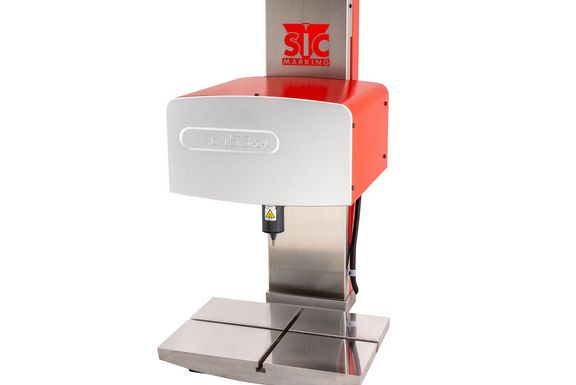

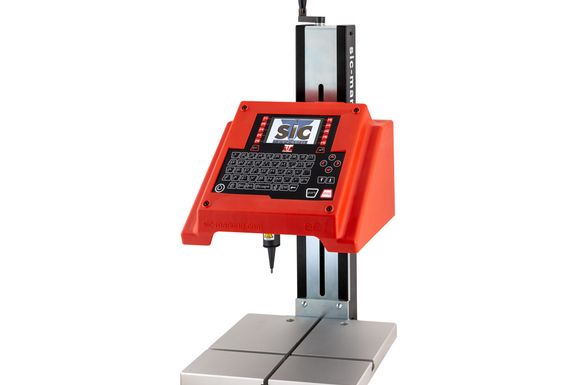

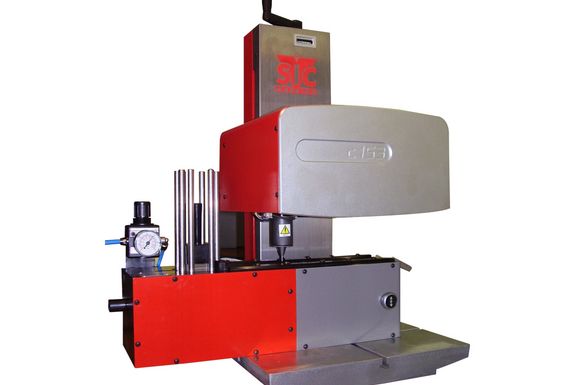

Micro percussion sur colonne (postes manuels)

Les postes de travail manuels avec systèmes de marquage par micro percussion d’AxNum sont prévus pour le marquage de pièces de taille petite à moyenne. Ils sont robustes et conviennent parfaitement à un usage dans un environnement industriel.

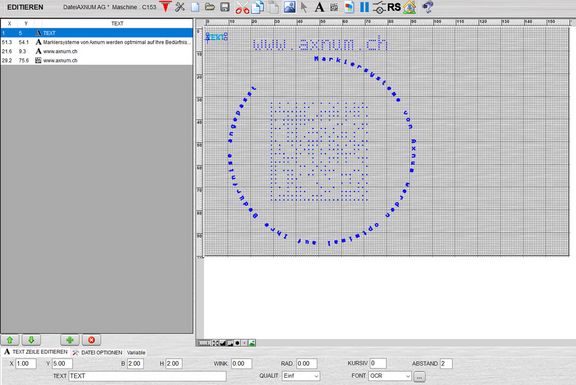

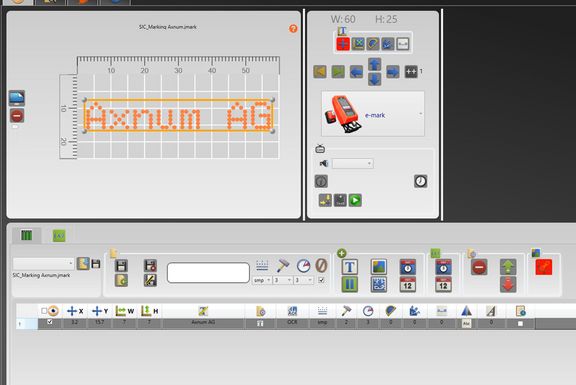

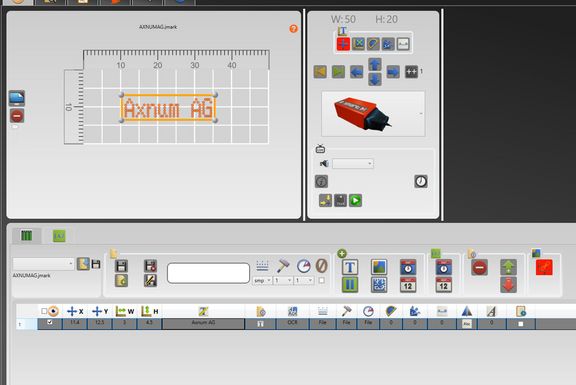

Logiciel

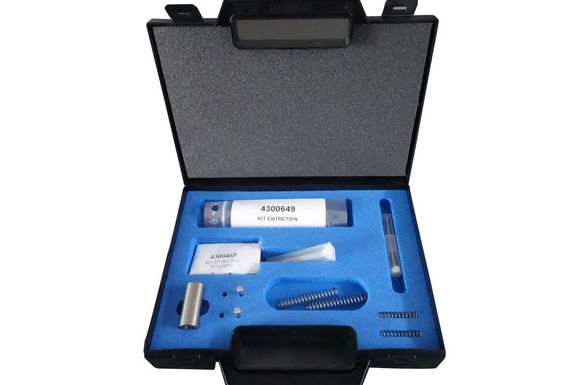

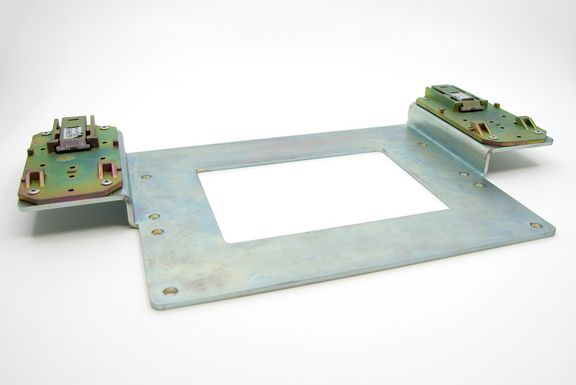

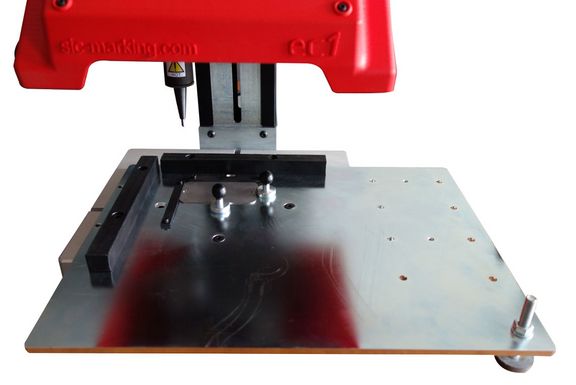

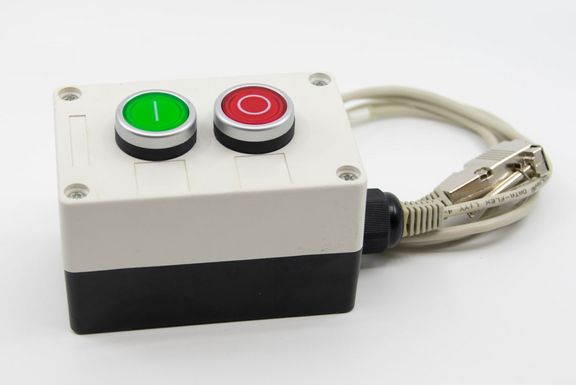

Accessoires

Votre contact

Mike Machule
Direction

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

News

Matériaux

Marquages durables et peu coûteux du métal ou du plastique avec le marquage par micro percussion.

Marquage par micro percussion sur métaux

Marquage par micro percussion sur plastique

FAQ

Il ne peut être répondu de manière générale à cette question, l’investissement dépendant de divers facteurs. Cependant, nous pouvons donner les montants approximatifs suivant :

  • L'investissement dans une machine à micro percussion ou à rayage s'élève normalement entre 5 000 et 15 000 CHF, pour un système standard.
  • Avec les systèmes laser, la gamme d'investissement est plus large et se situe entre CHF 15'000 et CHF 100'000, selon la configuration, la taille et les options.

La durée de vie / d’utilisation d’un stylet de marquage dépend fortement de la force de percussion sur le matériau et des caractéristiques de surface de la pièce à marquer.  Il est donc difficile d’estimer la durée de vie d'un stylet de marquage. Dans la plupart des cas, il convient d’estimer la durée de vie par une simple observation du produit.

La clé USB fournie permet de copier sans effort des programmes depuis un ordinateur sur l’appareil de marquage ou entre deux appareils de marquage.

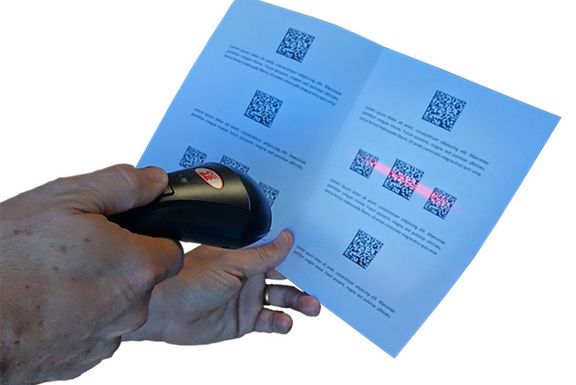

Pour transférer p. ex. des informations d’un code-barres / code QR sur l’appareil de marquage, il est possible de connecter un scanner Bluetooth sur l’appareil de marquage pour l’envoi de données. Celui-ci transmet les données à l’appareil de marquage pendant la numérisation, qui intègre ensuite les données au programme de marquage, les enregistre et les adapte.

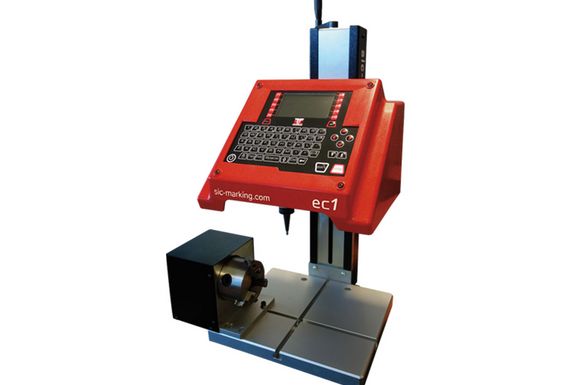

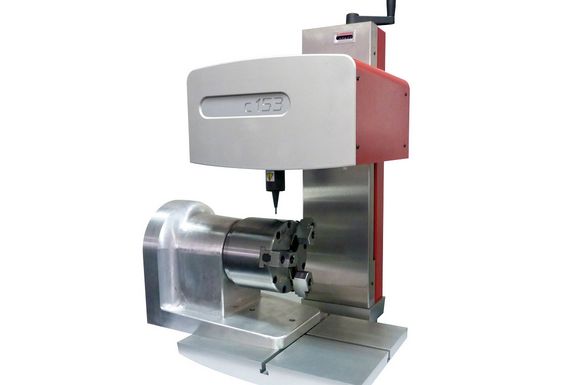

Il existe deux possibilités pour le marquage des barres et profilés ronds. Pour les profilés ronds longs et lourds, il est recommandé de positionner le marquage en façade ou le long de la surface d’enveloppe. Si l’application prévoit un marquage le long de la circonférence, la pièce peut être marquée à l’aide d’un axe de rotation raccordé directement à l’appareil de marquage. L’axe de rotation définit automatiquement les incréments requis pour le marquage choisi, à l’aide du fichier de marquage.

Oui. Nous disposons pour ce faire d'un centre de compétences avec différents systèmes de marquage, par laser, par micro percussion et par rayage.

La lecture de codes Data Matrix marqués passe dans l’idéal par un scanner DPM (Direct Part Marking), conçu spécifiquement pour la lecture de codes directement marqués sur les pièces. Alternativement, les codes peuvent être lus à l’aide d’un système de visualisation ou d’un téléphone mobile, par une application.

Le stylet de marquage se remplace très simplement et sans outil. Il suffit de dévisser à la main l’écrou de guidage, puis de remplacer le ressort de course de retour sur lequel le stylet est monté. Tous les composants neufs sont revêtus d’un léger film lubrifiant et s’installent à la main, puis sont maintenus en resserrant l’écrou de guidage sur la tête du stylet.

Oui, c'est possible.

  • Afin d’actualiser en permanence nos machines de démonstration, nous les vendons de temps en temps à des tarifs préférentiels.
  • Des appareils d'occasion sont parfois également disponibles. Ils sont en très bon état et subissent une maintenance approfondie avant d'être vendus.

Les systèmes de marquage par micro-percussion ou par rayage sont en principe subdivisés en trois groupes :

  • appareils de marquage portatifs
  • appareils de marquage intégrables et appareils de table, par exemple sur une colonne avec plateau.

Systèmes de marquge par micro percussion     Systèmes de marquage par rayage

Tous les protocoles de communication courants sont disponibles pour les systèmes de marquage par micro-percussion intégrables, notamment les protocoles Profinet, Profibus, Ethernet IP, RS232 et la communication par interface E/S 27 pôles.
