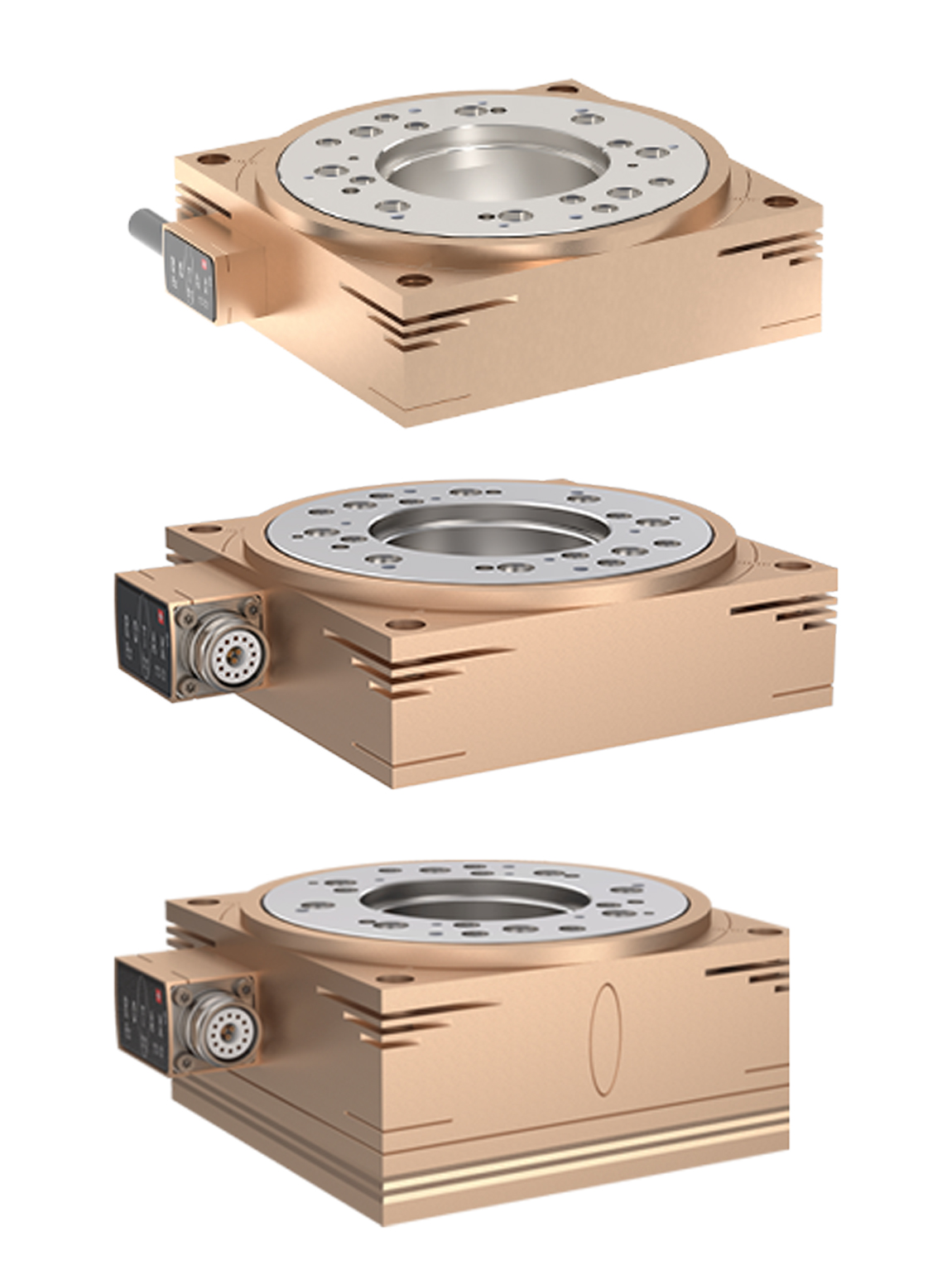

ROTAX® Rxhq 110 : moteur compacte à arbre creux

Cette table rotative à entraînement direct se distingue par sa construction plate, ses dimensions extérieures compactes et son arbre creux de 50 mm de diamètre.

Vos atouts

  • Compact : Moteur à entrainement direct, guidages précis et codeur absolu singleturn. Connection par câble unique au servocontrôleur XENAX® pour un gain de place maximal
  • Précis : Résolution jusqu'à 2'592'000 incréments par tour et double roulement précontraint pour garantir une grande rigidité et un moment axial élevé
  • Innovant : Nouveau concept de bobinage permettant un très haut couple à basse vitesse, 3 fois plus élevé qu’un entraînement conventionnel
  • Flexible : L’arbre creux de 50mm permet de passer facilement câbles, tuyaux d’air/vacuum, fibres optiques ou autres au travers sans problèmes

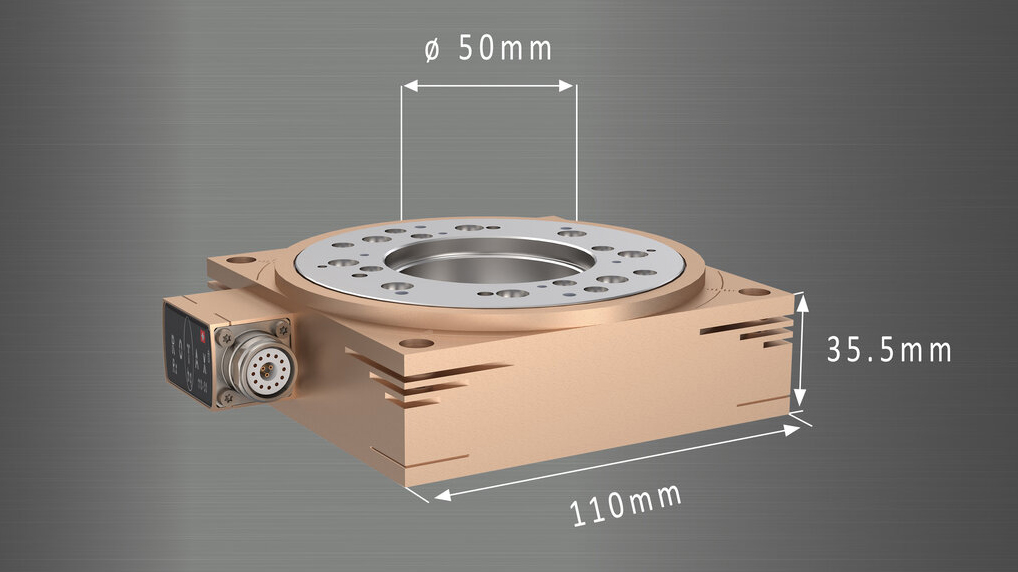

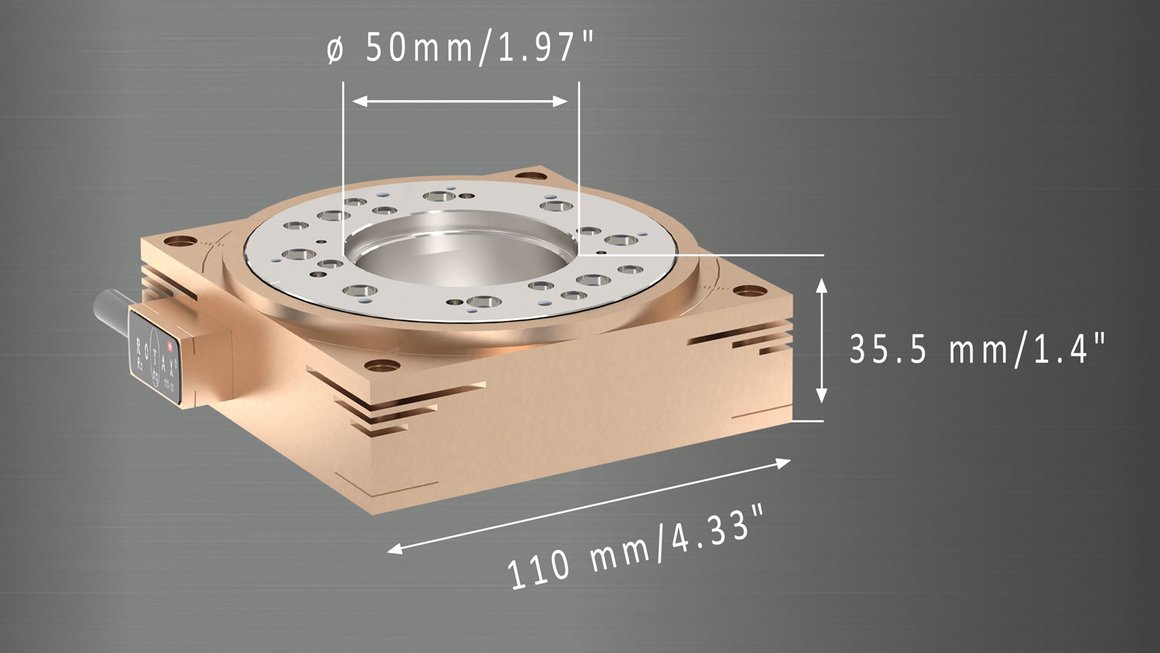

Jenny Science - ROTAX® Rxhq 110-50T1.5

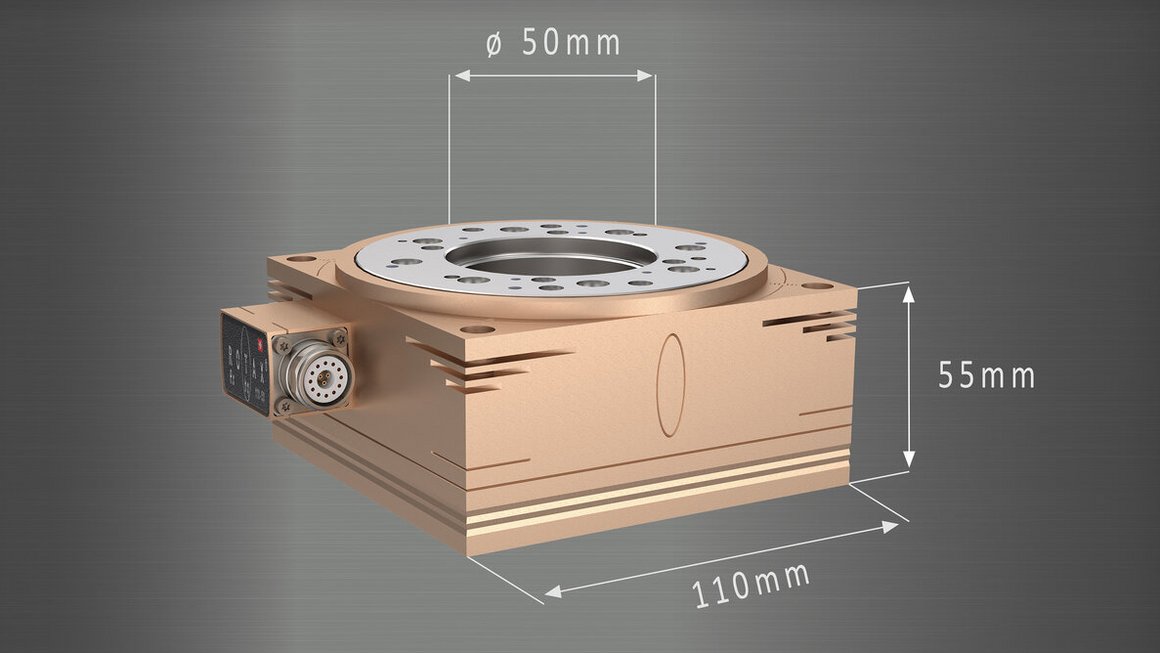

Jenny Science - ROTAX® Rxhq 110-50T4.0

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Données techniques

ModèleRésolution encodeur
[inc/tr]		Couple nominal/pointe
[mNm]		Vitesse max.
[tr/min]		Poids
[g]		Dimensions
[L x P x H]
Rxhq 110-50T1.5120‘000
640'000
2'592'000		1.5 / 4.0300 (24V) ou 600 (48V)1'200110 x 110 x 35.5
Rxqh 110-50T4.0648'000
2'592'000		4.0 / 12.0180 (24V), 420 (48V) ou 650 (72V)2'250110 x 110 x 55



Servocontrôleurs

Les servocontrôleurs XENAX sont compatibles pour tous les moteurs LINAX®, ELAX® et ROTAX® ainsi que pour les tables rotatives CN avec moteur couple ou avec réducteur AxNum.

Forceteq® - Technologie de mesure de force : Forceteq® basic

Avec la technologie de mesure de force Forceteq®, la force peut être contrôlée pendant le processus de production. Les courbes force-déplacement peuvent être affichées et enregistrées pour garantir la traçabilité.

Forceteq® basic
