ROTAX® Rxvp : axe rotatif de précision avec passage vacuum

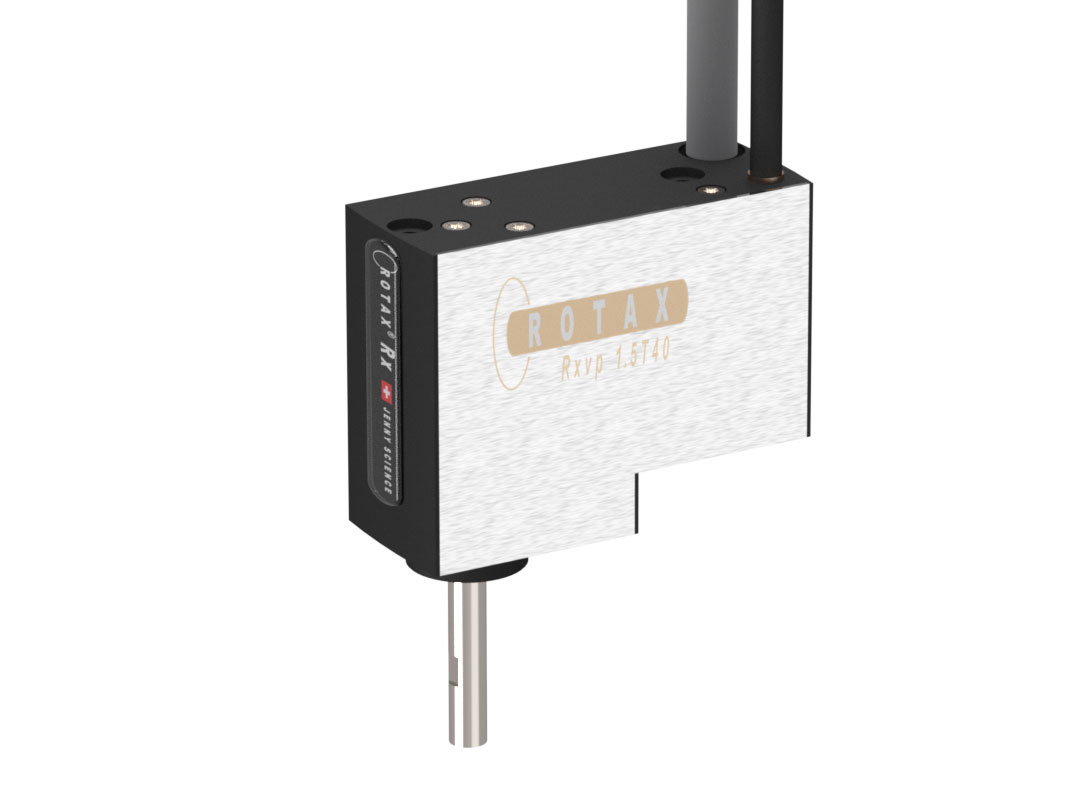

Le moteur rotatif ultra-compact ROTAX® Rxvp avec passage vacuum intégré peut transporter des pièces de 1 mg à 500 g. Le filetage normalisé M5 permet un montage idéal pour la majorité des préhenseurs vacuum ou selon vos besoins.

Vos atouts

Compact, permet un montage avec un entraxe de 30mm réduisant ainsi la taille des modules de Pick&Place
Précis, la résolution de 64'000 incréments par tour permet un positionnement répondant à des exigences élevées
Flexible, l’arbre creux pour le passage vacuum / air permet une préhension par suceur ou pince pneumatique simple effet pouvant tourner sans fin
Robuste, le double roulement de l’arbre de sortie permet l’application de forces axiales jusqu’à 180N pour des applications de chassage et d’assemblage

Jenny Science - ROTAX^® Rxvp

Vos contacts

Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch

Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Données techniques

Axe servo-électrique compact
Trou traversant interne pour vacuum/pression
Interface pour outils de préhension standardisés
Rotation 360° infinie avec une répétabilité de +/- 0.006°
Encodeur monté directement sur l’arbre creux avec une résolution de 64'000 inc/tr
Vitesse maximale de 1500 tr/min
Connection avec câble unique au servocontrôleur Xenax
Guidage axial résistant pour des applications de chassage et d’assemblage

Modèle	Résolution encodeur [inc/tr]	Couple Nominal/pointe [mNm]	Vitesse max. [tr/min]	Poids [g]
Rxvp 28-6T0.04, arbre 30 mm	64'000	40/110	1'500	330
Rxvp 28-6T0.04, arbre 15 mm	64'000	40/110	1'500	325
Rxvp 28-6T0.04, arbre 30 mm pour ELAX® avec compensation de masse	64'000	40/110	1'500	350
Rxvp 28-6T0.04, arbre 15 mm pour ELAX® avec compensation de masse	64'000	40/110	1'500	345

Systèmes Pick and Place avec kit de construction modulaire

Facilement intégrables sur les axes à moteur linéaire de type ELAX® et LINAX® :

Pick & Place Y-Z : Chariots électrique/axes rotatif

La modularité des produits Jenny Science permet un montage très simple en Pick & Place Y-Z sans plaque d’adaptation.

Pick & Place XYZ : axes à moteur linéaire/chariots électrique

Système modulable pour ELAX® und LINAX® : Le Pick & Place Y-Z peut très facilement s’étendre à la troisième dimension (X).
