Tables rotatives à entraînement direct avec grand trou traversant

Moteur à entraînement direct avec un trou central traversant surdimensionné garantissant flexibilité et modularité. Celui-ci vous permettra de créer en son centre un passage optimal pour câbles, tuyaux ou même un pilier rigide pour la fixation d’accessoires externes.

Vos atouts

  • Couples élevés
  • La solution idéale pour le positionnement précis de grandes tables rotatives
  • Trou traversant de grand diamètre pour un passage de câbles et de tuyaux adéquat
  • Tailles : 110, 135, 175, 220 mm

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Séries tables rotatives avec grand trou traversant

Données techniques

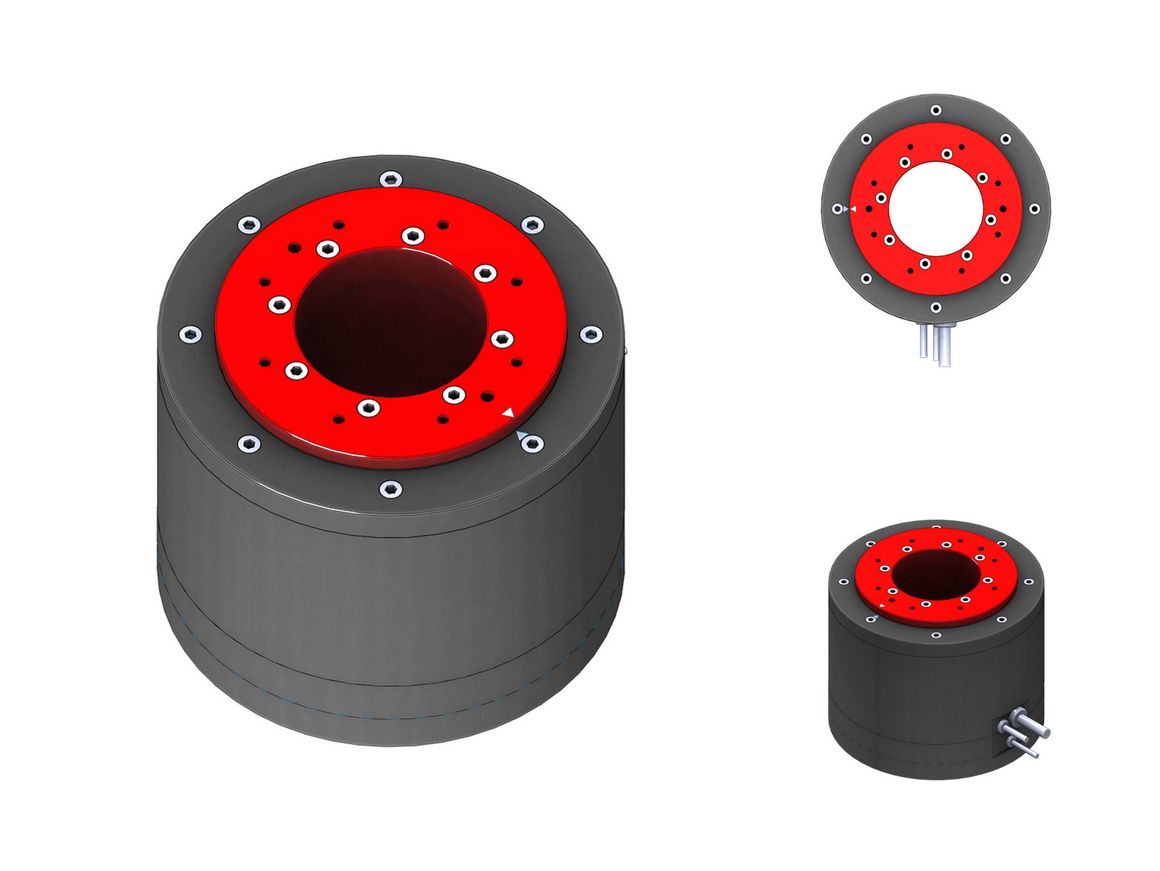

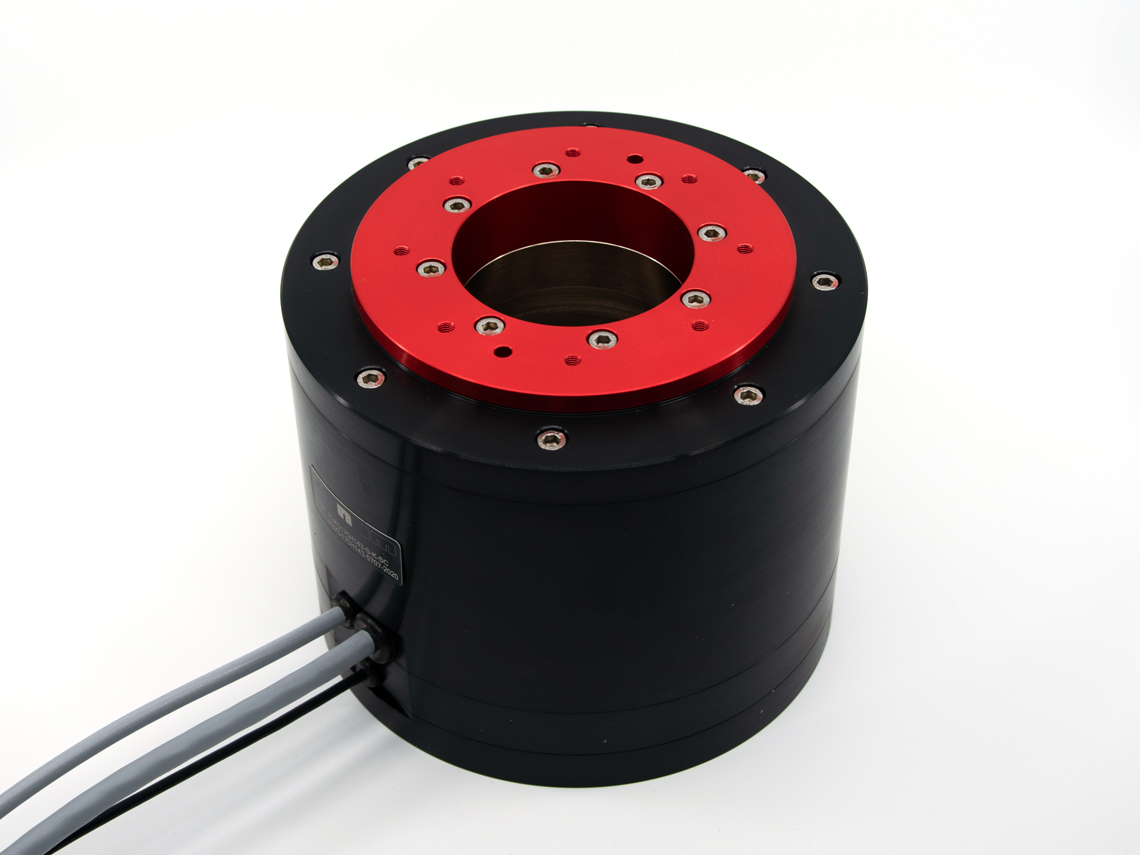

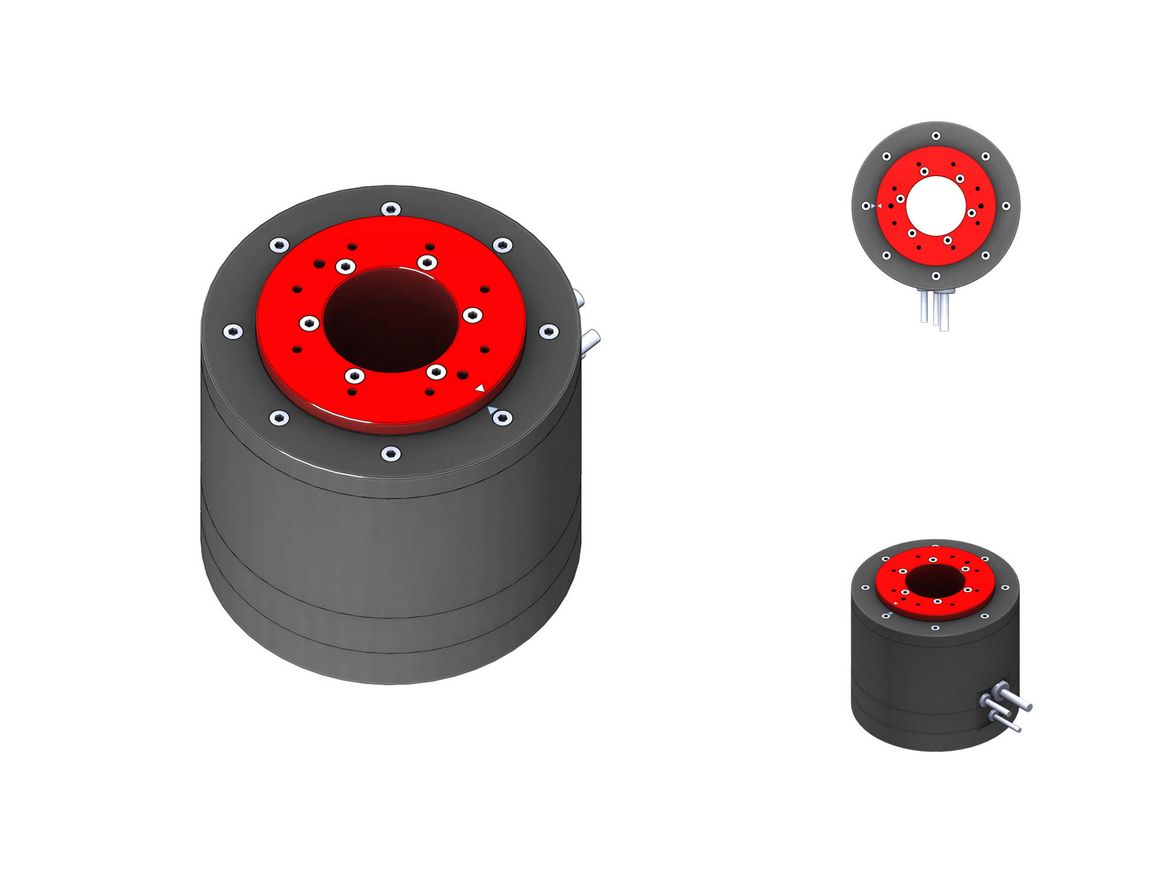

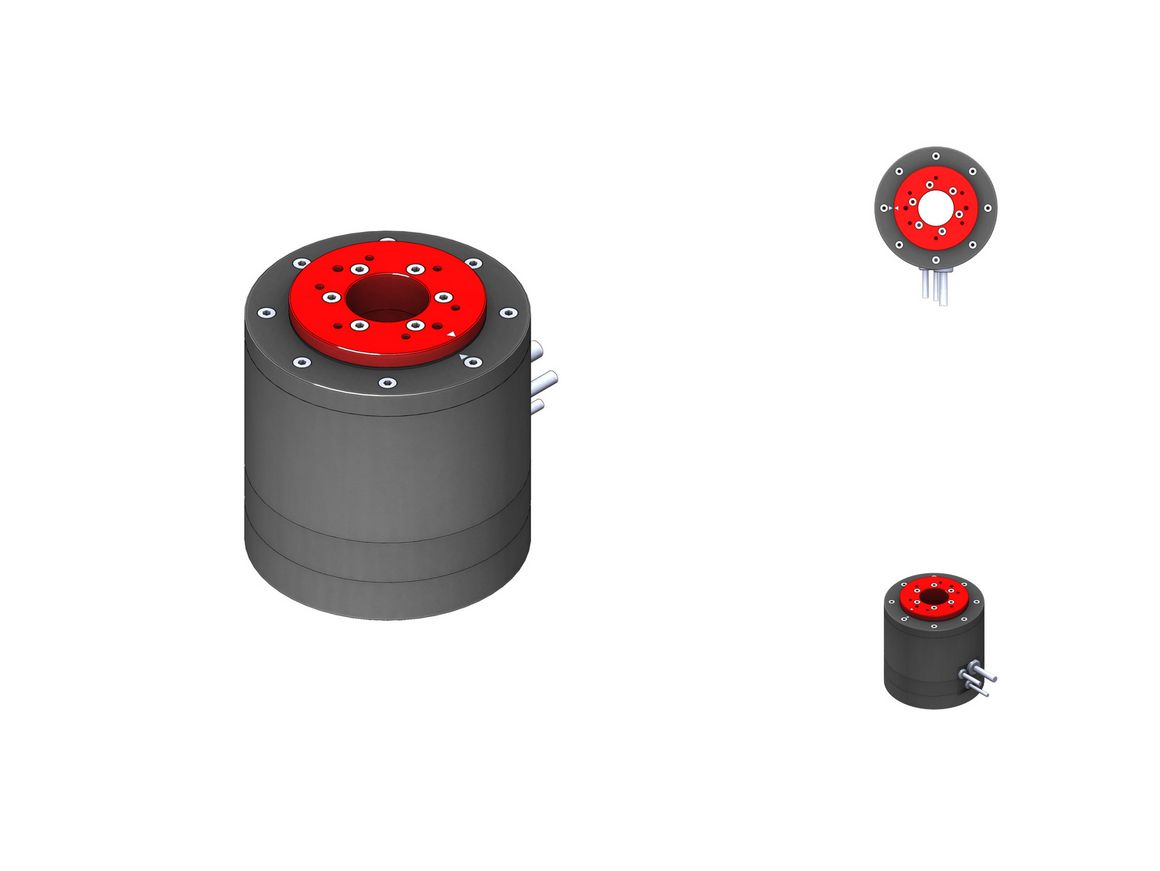

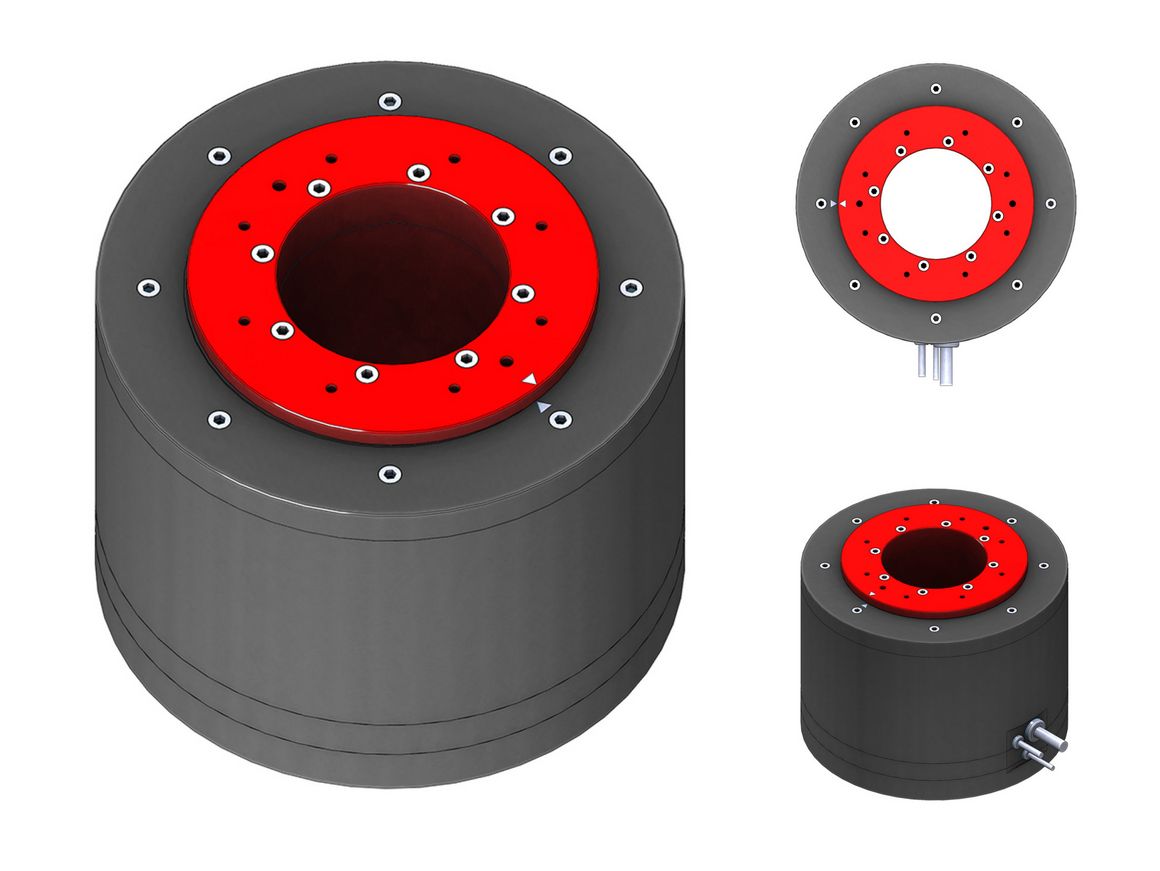

 RaXD110H113RaXD135H121RaXD175H143RaXD220H167
Article n°AXN615030AXN615015.SAXN615016.SAXN615014
Dimensions D x HØ 110 x 113 mmØ 135 x 121 mmØ 175 x 143 mmØ 220 x 167 mm
Trou traversantØ 32 mmØ 48 mmØ 72 mmØ 87 mm
Vitesse max. (à vide)1'700 tr/min @ 330 VDC630 tr/min @ 330 VDC400 tr/min @ 330 VDC280 tr/min @ 330 VDC
Couple nominal1.9 Nm5.2 Nm15.7 Nm46 Nm
Couple maximal5.8 Nm15.5 Nm47.2 Nm137.9 Nm
Répétabilité+/- 2.7 arcsec+/- 2 arcsec+/- 2 arcsec+/- 2 arcsec
Planéité axiale15 um15 um20 um25 um
Battement radiale15 um15 um20 um25 um

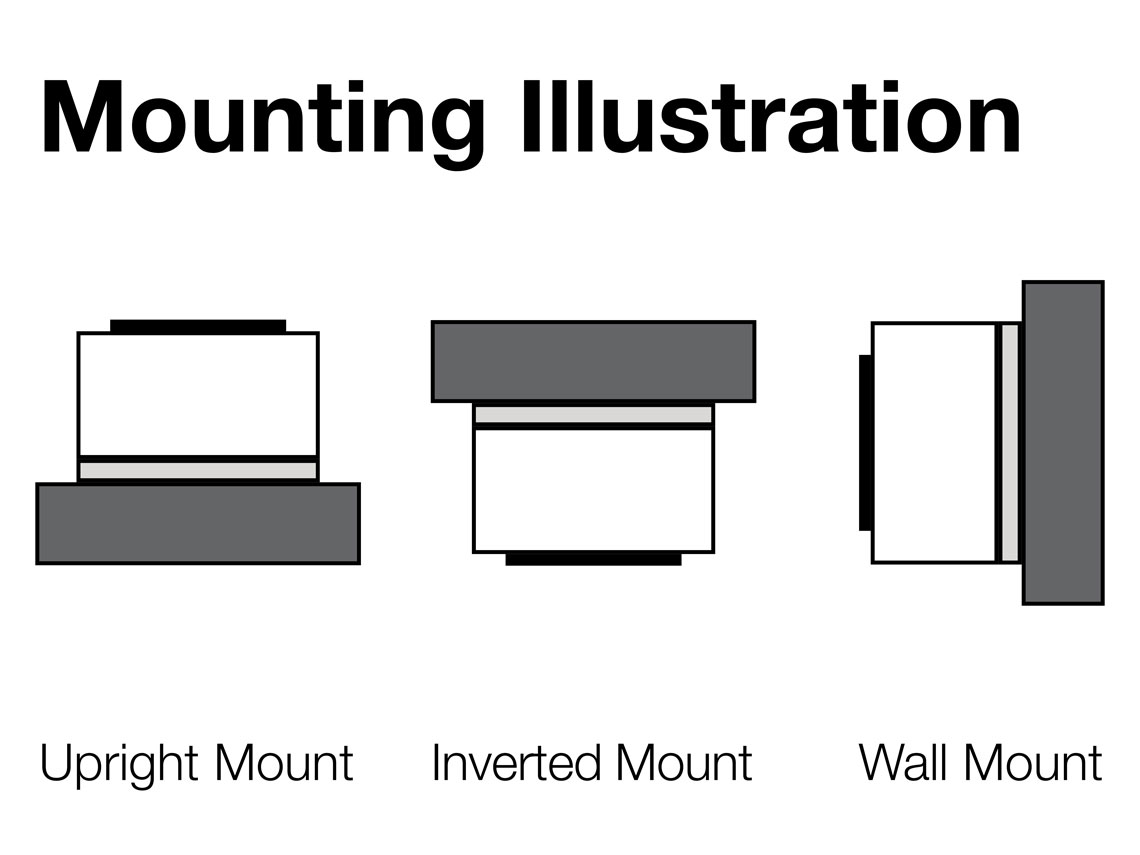

Force axiale max. (Upright mounting)439 N604 N1'256 N1'669 N
Force axiale max. (Inverted / Wall mounting)35 N56 N84 N105 N
Couple de pivotage max. (Upright mounting)25 Nm45 Nm65 Nm85 Nm
Couple de pivotage max. (Inverted / Wall mounting)2.8 Nm5 Nm7.2 Nm9.4 Nm
Masse3.2 kg3.9 kg10 kg15.6 kg
Longeur des câbles3 m3 m3 m3 m
Downloadpdf / steppdf / steppdf / steppdf / step
