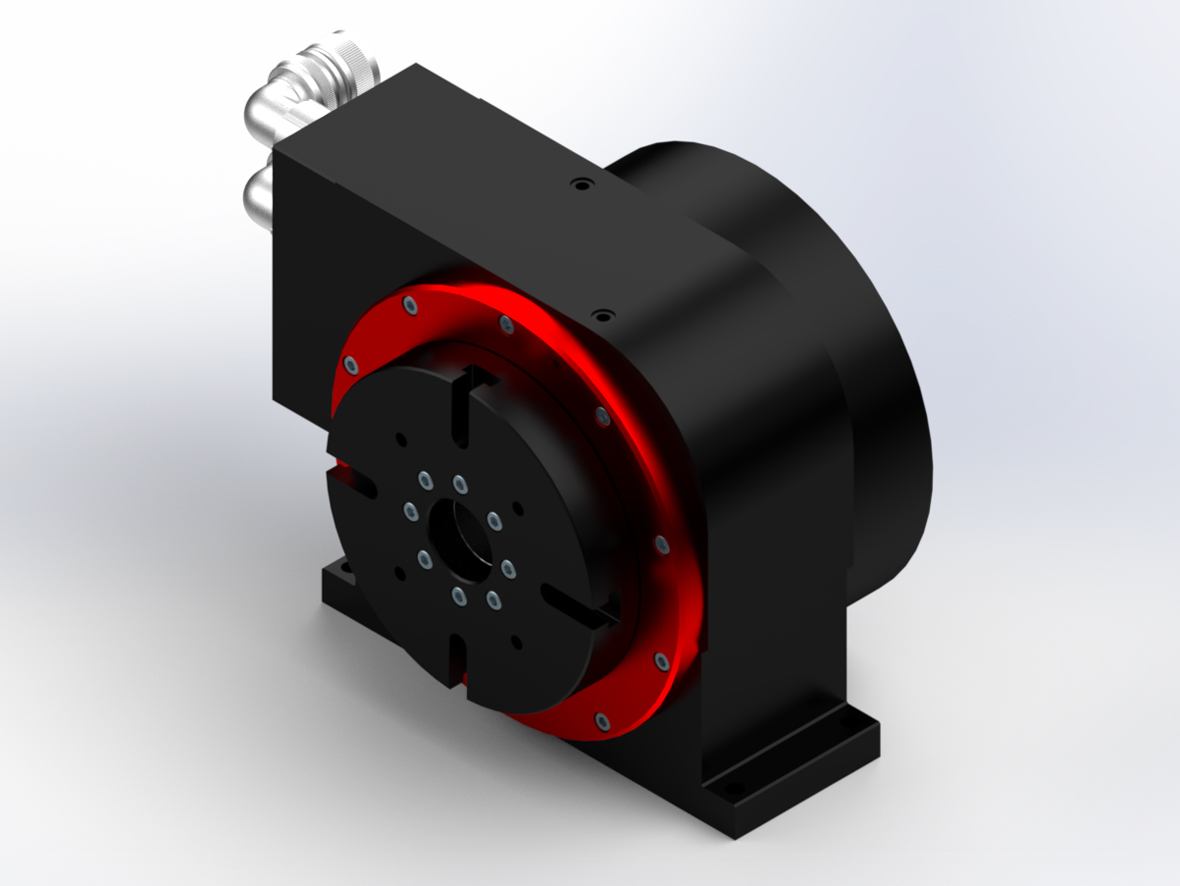

Table rotative à entraînement direct et protection IP67

Tout intégré, une grande précision et un couple puissant, le tout couplé avec une protection IP67. Cette table rotative permet une utilisation dans les conditions les plus exigeantes.

Vos atouts

  • Encodeur absolu avec résolution de 26-bits
  • Classe de protection IP67
  • Nombreux encodeurs : BiSS®, Fanuc, Mitsubishi et DRIVE-CLiQ
  • Trou central pour le passage simplifié de câbles et de tuyaux

Votre contact

Joël Faivre
Product Management

Joël Faivre

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 faivre@axnum.ch

Données techniques

 Taille 3
N° articleAXN615042
BobinageSP
Vitesse max. (à vide)190 tr/min250 tr/min
Courant nominal5.4 A16.2 A
Courant peak16.2 A48.6 A
Dimensions D x H180 x 127 mm
Trou traversant43 mm
Couple nominal46.0 Nm
Couple maximal137.9 Nm
Planéité axiale18 um
Battement radial18 um
Force axiale max.3000 N
Charge horizontale max.35 kg
Charge verticale max.45 kg
Couple de pivotage max.75 Nm
Masse53.3 kg
Refroidissementauto-refroidissant / à eau
VerrouillagePneumatique
Longueurs des câblesConnecteurs
Downloadpdf / step
