FIBROTOR® - Table rotative universelle avec entraînement à came

Pour applications de haute précision et demandes clients spécifiques : Diamètre du plateau tournant jusqu'à 6'500 mm et charge à transporter jusqu'à 16'000 kg. Trouvez la table rotative électromécanique adaptée à vos besoins.

Vos atouts

  • Large gamme de produits s’adaptant ainsi au mieux à vos besoins
  • Durée de vie extrêmement longue et aucun besoin de maintenance
  • Temps de cycles courts avec une excellente précision
  • Solutions complètes, inclus variateur de fréquence préconfiguré et prêt à l’emploi
  • Options complémentaires permettant une configuration personnalisée

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Séries disponibles

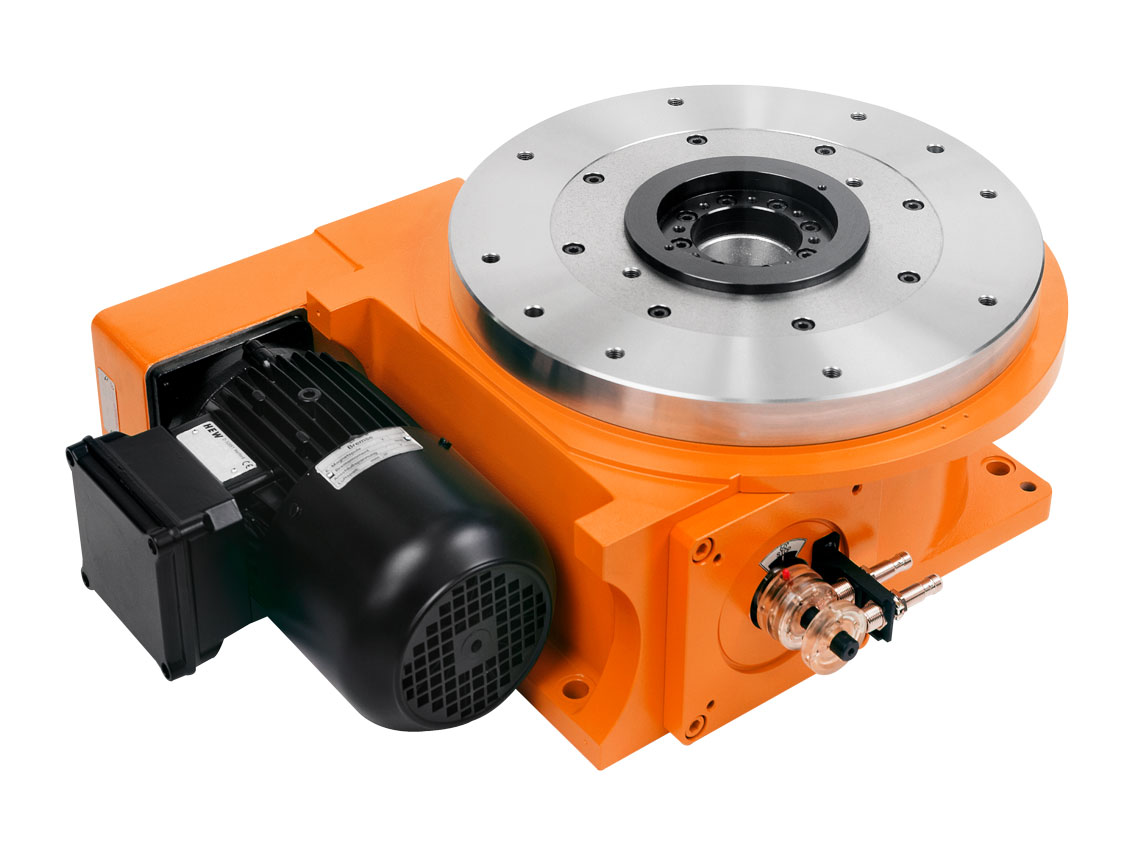

  • FIBROTOR® EM – Précis pour des solutions client spécifiques
  • FIBROTOR® ER – Prix avantageux et délais de livraison très courts grâce à la standardisation
  • FIBROTOR® VR.NC. – pour charges élevées avec une construction similaire à une table annulaire

Données techniques FIBROTOR® EM - ER

 EM.10
EM.NC.10
ER.10		EM.11
EM.NC.11
ER.11		EM.12
EM.NC.12
ER.12
Dimensions D x HØ 100 x 100 mmØ 160 x 100/125* mmØ 220 x 150 mm
Trou traversantØ 10 mmØ 22* mmØ 35 mm
Ø plateau tournant max.Ø 520 mmØ 800 mmØ 1'000 mm
Charge à transporter max.100 kg500 kg800 kg
Charge axiale max.4'000 N8'000 N12'000 N

* Pour modèles à 2 divisions : hauteur 125 mm et trou traversant décentré

 EM.13
EM.NC.13
ER.13		EM.14
EM.NC.14
ER.14		EM.15
EM.NC.15
ER.15
Dimensions D x HØ 280 x 175 mmØ 350 x 200 mmØ 410 x 220 mm
Trou traversantØ 35/70* mmØ 70 mmØ 70 mm
Ø plateau tournant max.Ø 1'400 mmØ 1'800 mmØ 2'000 mm
Charge à transporter max.1'500 kg2'000 kg2'500 kg
Charge axiale max.16'000 N20'000 N25'000 N

* Divisions 2 à 5 : trou traversant Ø 35 mm / dès 6 divisions : trou traversant Ø 70 mm

 EM.16
EM.NC.16
ER.16		EM.17
EM.NC.17
ER.17		EM.18
EM.NC.18
Dimensions D x HØ 460 x 270 mmØ 558 x 380 mmØ 750 x 420 mm
Trou traversantØ 110 mmØ 130 mmØ 180 mm
Ø plateau tournant max.Ø 2'400 mmØ 2'800 mmØ 3'500 mm
Charge à transporter max.4'000 kg5'500 kg6'400 kg
Charge axiale max.32'000 N70'000 N100'000 N

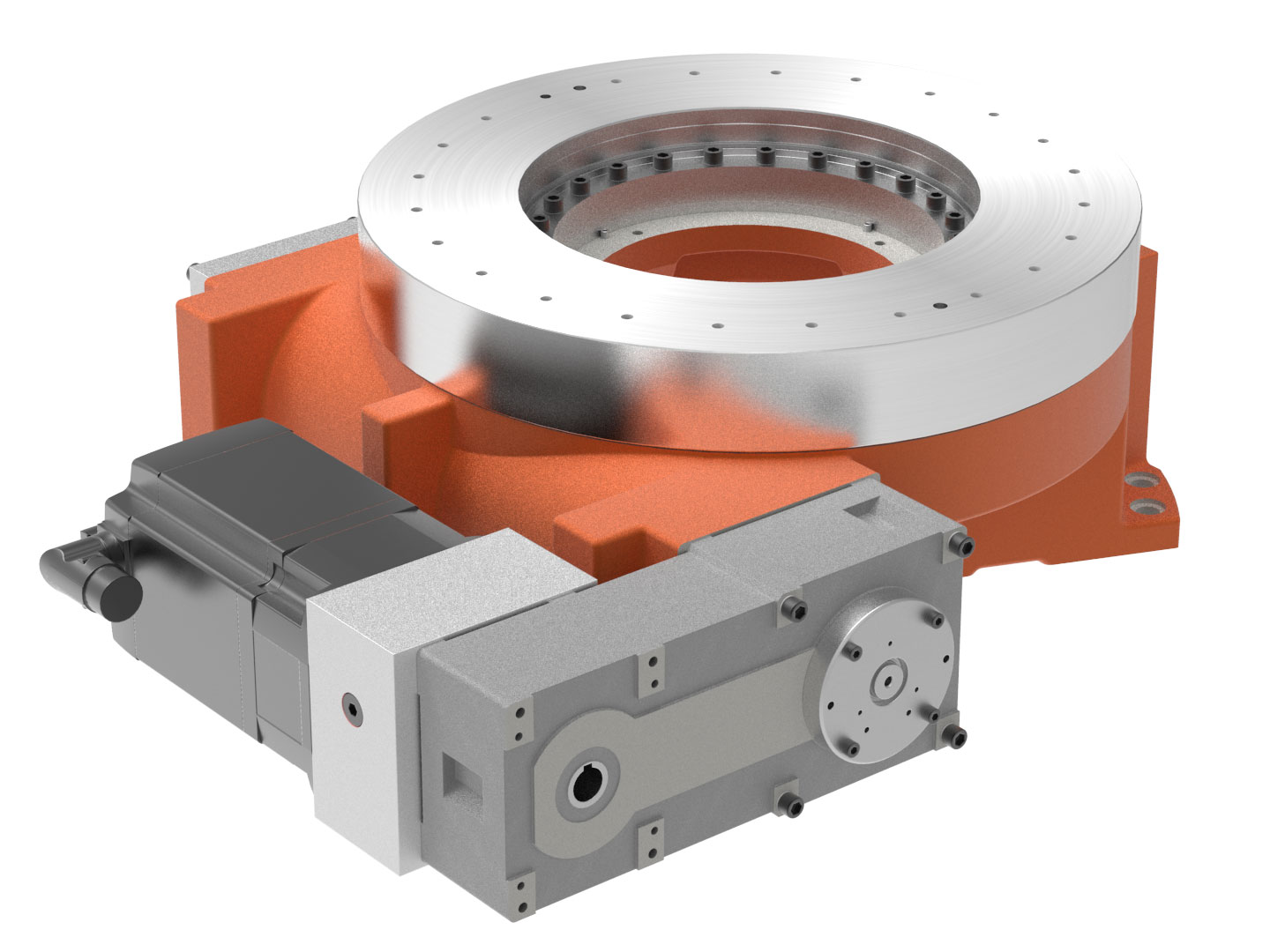

FIBROTOR® VR.NC.

La table rotative compacte FIBROTOR VR.NC est conçue pour des tâches de mouvement flexibles et est librement programmable. Elle est idéale pour l’utilisation dans les processus d’assemblage automatisés. Avec un concept d’étanchéité optimal et une haute performance, la FIBROTOR VR.NC peut également être installé en mode barillet (axe de rotation horizontal).

  • Plus précise : haute puissance associée à une précision de division de +/- 20’’ et une répétabilité de +/- 5’’
  • Plus résistante : un flux de forces optimisé permet de manipuler des charges très importantes de plus de 10'000kg avec un diamètre jusqu’à 4'700mm.
  • Plus rapide : grâce au couple disponible, davantage de masse peut être déplacée et positionnée plus rapidement

Données techniques

 VR.NC.17VR.NC.18VR.NC.19
Dimensions D x HØ 710 x 290 mm«Coming soon»«Coming soon»
Trou traversantØ 280 mm
Ø plateau tournant max.Ø 4'700 mm
Charge à transporter max.10'000 kg
Couple de renversement max. en position30'000 Nm
Divisions RT.NCPositionnement libre
Répétabilité± 5“
Poids550 kg



Activer ce contenu

La vidéo YouTube est désactivée en raison des paramètres de confidentialité.

Accepter
Voir plus

Options supplémentaires

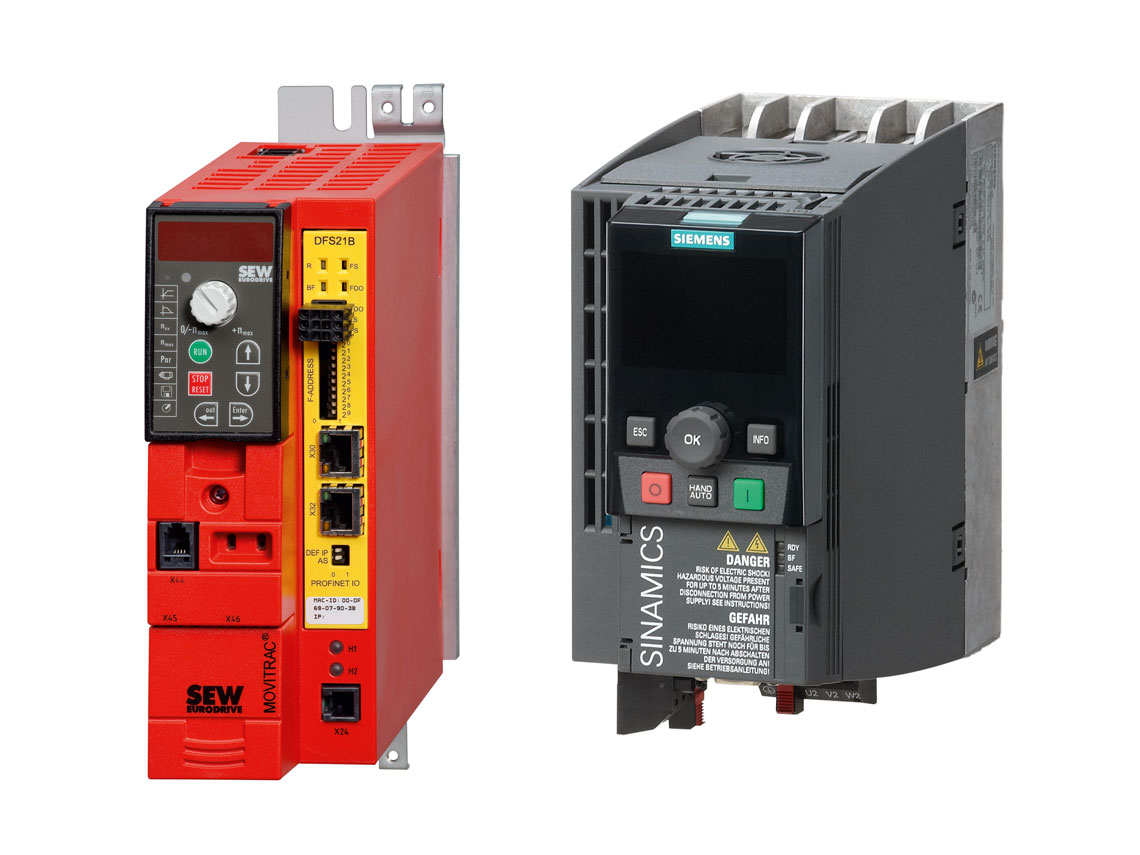

Variateur de fréquence avec logiciel FIBRO

  • Garantie de 5 ans
  • Processus préprogrammés tels que le fonctionnement dans le sens horaire, anti-horaire ou pendulaire, démarrage progressif en particulier après un arrêt d’urgence, avance rapide et lente
  • Mise en service simple et rapide

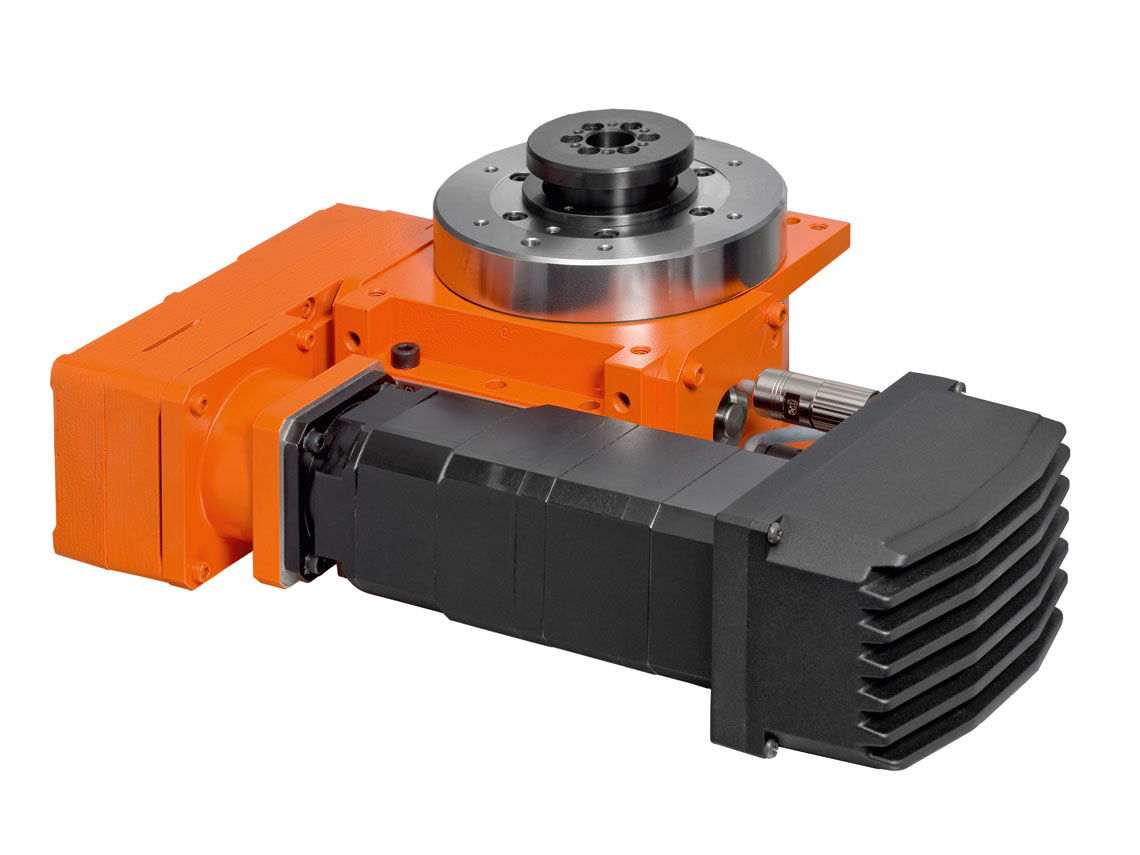

FIBRODRIVE plus

  • Servomoteur AC avec contrôleur intégré
  • Fonctionnement autonome, mode intelligent « Stand-Alone » avec fonction de diagnostic via lampes LED
  • Connexion simple par câble enfichable pour la logique et l’alimentation
  • Manipulation simple grâce au logiciel intuitif FIBRO
  • Aucune mise en service client requise
  • Arrêt de sécurité STO selon EN ISO 13849-1 Performance Level e

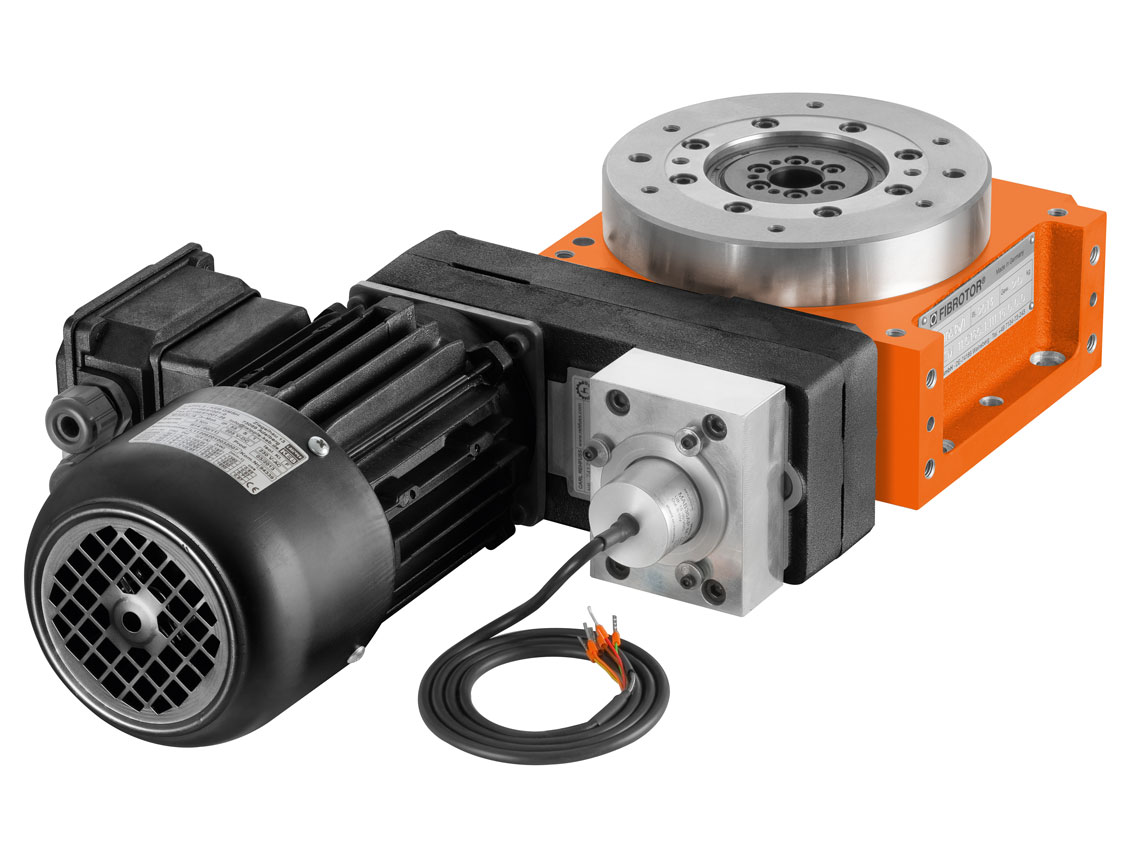

Reconnaissance de position intelligente

  • Module intelligent pour afficher la position du plateau de table
  • Augmente la fiabilité des processus de votre installation
  • Adapté aux environnements humides et aux éclaboussures d’eau grâce à l’indice de protection IP65
  • Encodeur absolu avec boîtier électronique
  • Limitation de dépassement de position lors du mode de fonctionnement pendulaire

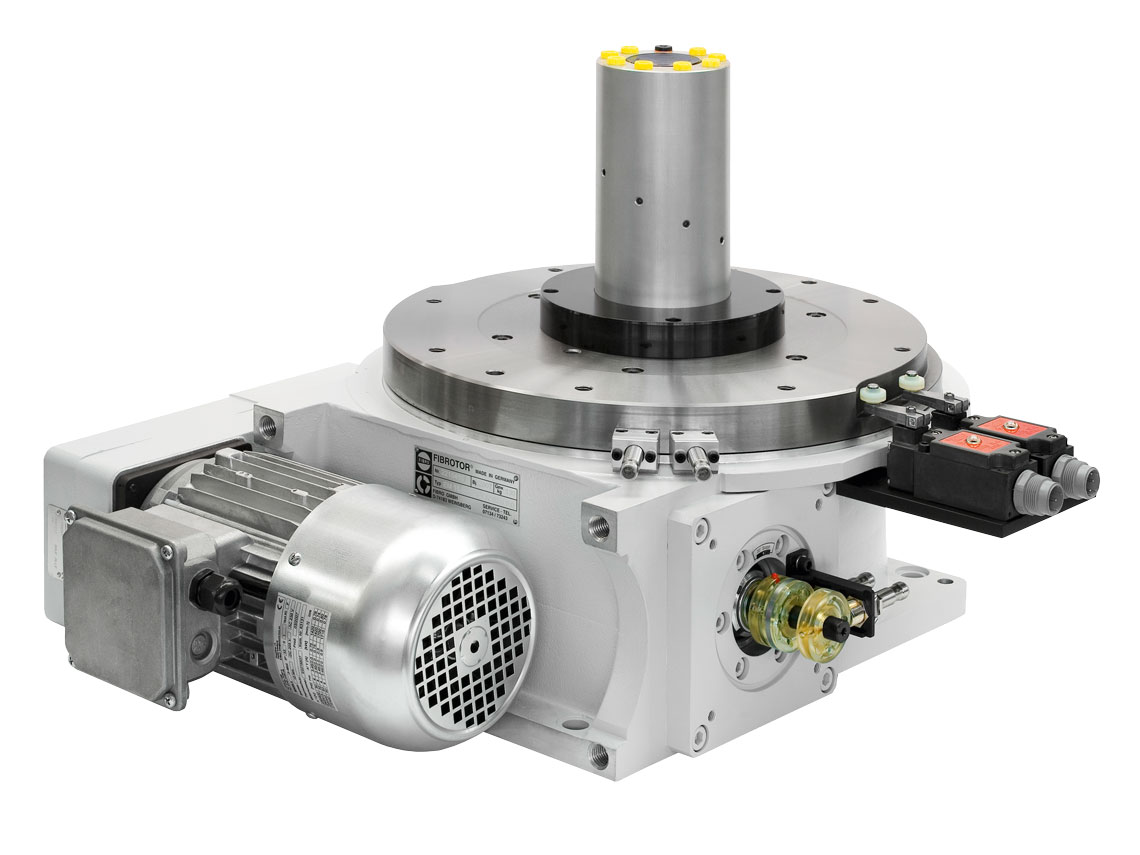

Limitation de dépassement de position et joints tournants

  • Joints tournants pneumatiques et électriques sur mesure
  • Limitation de dépassement de position pour la protection des câbles lors du mode de fonctionnement pendulaire
  • Détection de position via capteurs inductifs sur le plateau rotatif

Roulements de la table renforcés et serrage hydraulique du plateau

Roulements renforcés :

  • Pour chargement sur un côté ou pour usinage circulaire afin d’absorber les moments d'inclinaison les plus élevés
  • Moment de retournement plus élevés sur le plateau positionné (+ 200%)
  • Moment de retournement plus élevés sur le plateau en rotation (+ 300%)

Serrage hydraulique du plateau :

  • Lors de l'usinage de pièces pour les plus grandes charges tangentielles
  • Soulagement de l'entraînement
  • Moments tangentiels plus élevés (+ 250%)

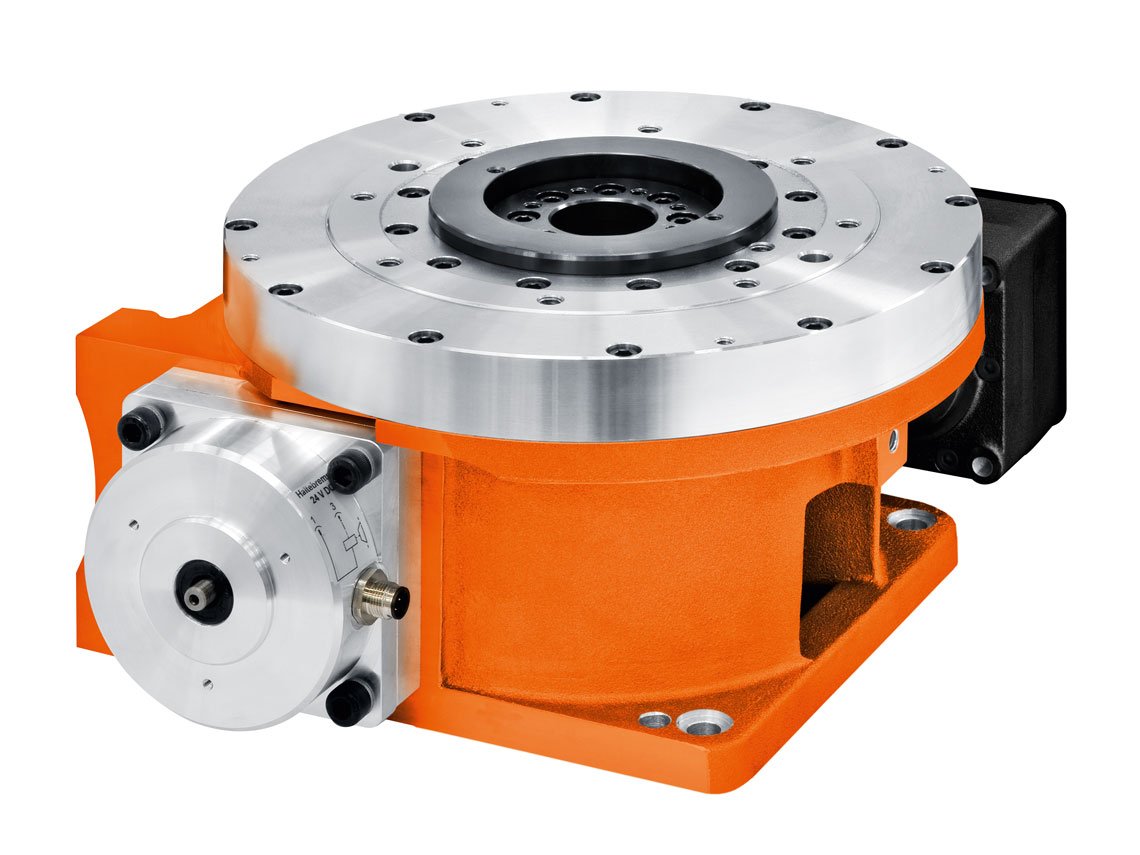

Plateaux rotatifs et fixes supplémentaires et chassis machine

  • Table d'indexation supplémentaire rotative, plaques fixes pour le haut et le bas, fabriquées spécialement selon vos exigences
  • Supports de machine standard et solutions sur mesure
