Assemblage efficient de petites séries avec servopresse et table croisée

Partenaire depuis de nombreuses années de l’industrie horlogère et microtechnique, AxNum met l’accent sur la qualité, la flexibilité et la durabilité de ses produits. Un outil de qualité vous permet de vous concentrer pleinement sur votre cœur de métier. Un moyen de production flexible vous accompagne tout au long des défis que représentent la fabrication de petites séries voire de pièces uniques. Des technologies durables vous garantissent un fonctionnement sans interruption et l’évolution pérenne de vos installations. Nos postes de travail "CompactS-KE 70/44" avec servopresse et table croisée répondent pleinement à ces trois critères. Il s’agit de votre moyen le plus adéquat pour toutes vos applications de garnissage, d’empierrage, de fabrication de mobile ou d’assemblage microtechnique.

Ergonomie au cœur des préoccupations

Pour nous, l'ergonomie ne se limite pas à la conception d'un poste de travail confortable et respectueux de la santé de l'opérateur ou de l'opératrice. L'adaptation optimale des conditions de travail à l'homme et non l'inverse concerne également notre logiciel de contrôle et la génération de recettes de vos produits. Vous définissez vos outils et vos composants de manière intuitive. Avec le plan de garnissage en main, vous pouvez entrer directement les coordonnées indiquées sur votre dessin. Les recettes peuvent également être créées à l’aide d’un tableur puis importées dans le logiciel de pilotage.

Dans votre portefeuille de produits, vous possédez plusieurs variantes de platines avec des fournitures optionnelles et de complexité variable. Grâce à notre changeur d’outils révolver 9 positions, il n’est pas nécessaire de réitérer les réglages à chaque changement de série. Une approche innovante de prise de référence compense les chaînes de côtes et de tolérances. Un palpeur intégré corrige également les défauts de hauteur qui pourraient survenir lors de la pose des pierres (déformation des pièces). Ce processus est réalisé de manière itérative pour atteindre les précisions demandées.

• Notre machine est optimisée pour une utilisation avec deux posages de travail. Le premier posage est en production dans la machine et le deuxième se trouve entre les mains de l’opératrice ou de l’opérateur qui effectue le visitage ou la préparation des prochaines pièces à produire.
• Vous pouvez opter pour une stratégie avec des magasins de composants qui restent dans le volume de travail de la machine et qui doivent être réapprovisionnés après la production de quelques pièces. Ceci est particulièrement adapté pour une petite série avec peu de fournitures.
• Une autre approche, plus flexible, consiste à la préparation du jeu de garnissage pour chaque pièce à produire. Ceci demande un temps de préparation plus long mais offre une plus grande flexibilité. Cette pratique est appréciée lorsque que le nombre de fourniture est élevé et divers.

Assemblage et fabrication de mobiles

Si vous produisez et assemblez de petites ou moyennes séries de mobiles, notre machine s’avère un atout indispensable dans votre flux de production. Les opérations classiques de chassage/sertissage planche-pignon se déclinent de manière simple et maîtrisée.

Vous remplissez votre posage de travail avec les pignons et les roues à assembler. La machine effectue automatiquement les opérations :

1. prise de la planche,
2. chassage sur le pignon,
3. changement d’outil,
4. sertissage du pignon sur la planche

Pour éviter des changements d’outils à chaque pièce, la séquence est optimisée. Plusieurs pièces peuvent être assemblées de cette manière, par exemple : le mobile des minutes, la roue d’ancre, etc.

Le poste de travail manuel CompactS-KE70/44 avec servopresse et table croisée est une solution précise pour vos applications d'assemblage. Avec sa tête de palpage intégrée, sa table croisée à palier aérostatique et son changeur d'outils révolver en optionnel, elle offre une fonctionnalité et une autonomie supplémentaires.

1. Servopresse avec capteur de force et tête de palpage intégrée :
   La servopresse, équipée d’un servomoteur synchrone et d’un capteur de force, effectue des mouvements précis tout en surveillant les efforts de chasse. La tête de palpage intégrée au nez de presse renforce la précision de positionnement et permet d’effectuer des prises de référence directement sur les pièces en fabrication ou de réaliser des chassages itératifs pour pallier aux déformations et autres influences du processus de montage.
2. Chassage sans risque avec la table croisés sur paliers aérostatiques :
   La table croisée sur palier aérostatique déplace vos pièces de manière fluide et précise. Lors des opérations de chassage, celui-ci est désactivé. La chasse se fait donc de manière rigide et sûre.
3. Changement d'outil automatique : plus d'autonomie dans votre production :
   Notre changeur d’outils révolver, proposé en option, est équipé de neuf positions pour vos outils et d’une caméra de centrage pour la vérification des positions ou l’ajustage des positions d’assemblage. Les changements d’outil se font automatiquement et permettent une meilleure autonomie de la machine.

CompactS avec table croisée

Poste de travail de précision avec servopresse et table croisée. Centre de µ-assemblage pour des séquences automatiques d'opérations de chassage.

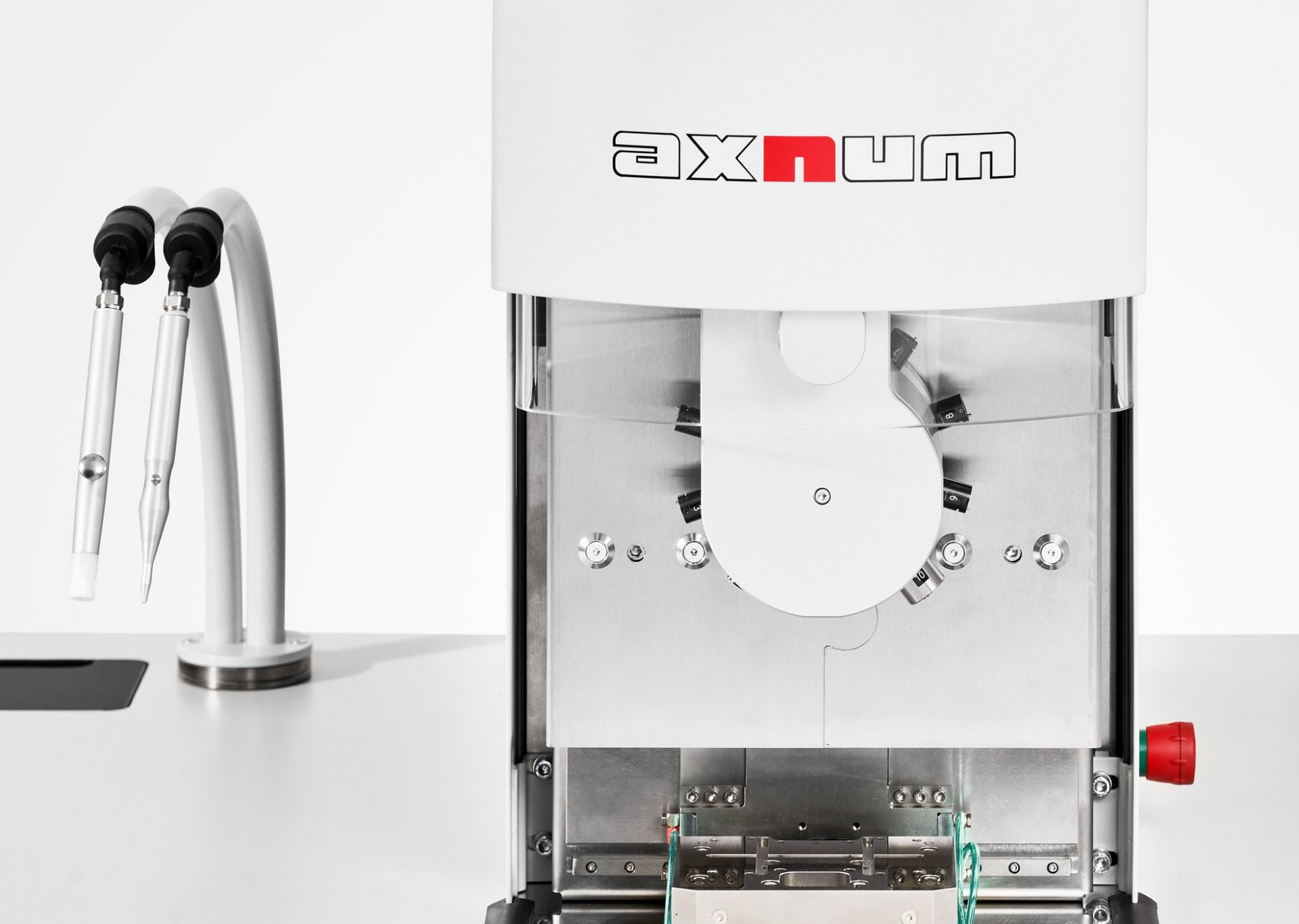

Changeur d’outil revolver

Notre changeur d’outil 9 positions et caméra répond à vos exigences de flexibilité et de changement rapide de série avec un minimum de réglages.

Tête de palpage de précision pour postes de travail

Prises de référence avant chassage avec ou sans composant. Conçue pour le chassage itératif et le positionnement dans le micron.
