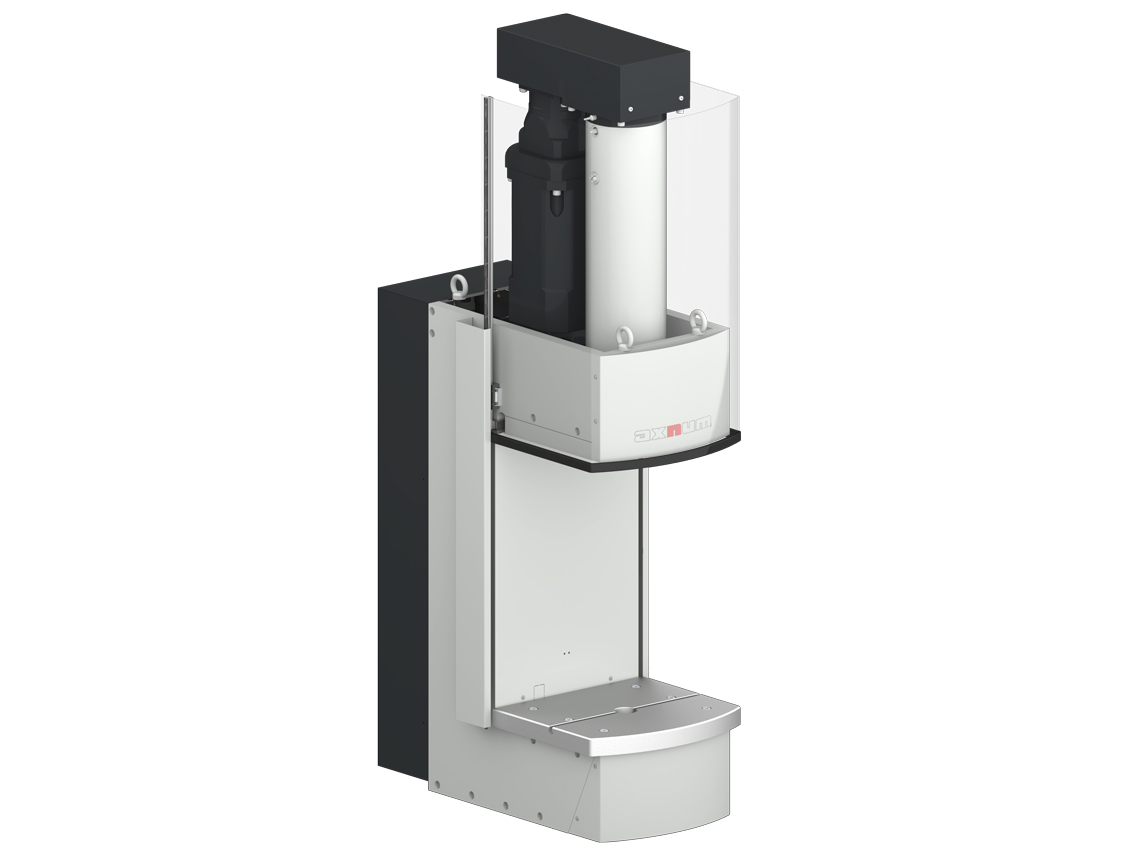

Poste de travail avec servopresse CompactL

Nos postes de travail CompactL sont particulièrement adaptés aux processus d’assemblage de pièces exigeant flexibilité et contrôle Force/Position. Les postes de travail peuvent être équipés de servopresses avec moteur en ligne ou parallèle. Ils peuvent être livrés avec ou sans établi.

Poste de travail avec servopresse CompactL

Vos atouts

Force d’assemblage jusqu’à 100 kN
Détection et élimination immédiate des défauts d’assemblage avec le contrôle Force/Position intégré
Maîtrise et traçabilité des processus d’assemblage grâce à la base de données intégrée

Vos contacts

Yvan Schläfli

Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Steve Aeby

Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente : BE, SO, JU, NE, FR, VD, GE, VS, TI

+41 78 723 78 65 aeby@axnum.ch

Données techniques

	Unité	10 kN	30 kN	60 kN	100 kN
Force en compression	N	10	30	60	100
Force en traction	N	10	30	60	100
Précision de mesure	% Fnom	< 1	< 1	< 1	<1
Course	mm	350	350	350	350
Vitesse	mm/s	300	250	250	200
Répétabilité	mm	< 0.01*	< 0.01*	< 0.01*	< 0.01*
Jeu du coulisseau (rotation)	degré	± 0.2	± 0.15	± 0.12	± 0.12
Mesure de force	type	DMS	DMS	DMS	DMS
Alimentation	VAC Hz/A	3 x 400 50/14	3 x 400 50/22	3 x 400 50/32	3 x 400 50/50
Poids	kg	550	590	700	730

* En état thermiquement stable

Sécurité

Pour garantir votre sécurité et conformément à la directive machine européenne (2006/42/CE) ainsi qu’à la loi fédérale sur la sécurité des produits (LSPro 930.11), nos machines sont certifiées CE et soumises à un examen de type.

Applications & processus

Chasser en position

Un axe doit être chassé en position à 55mm sur une bague de rotor

Chasser en force

Un arbre à épaulement doit être chassé à fond dans un rouleau de guidage.

Clipser / Encliqueter

Clipser une valve d’injection : La tige de la valve en acier doit être clipsée dans le corps de bobine en plastique.

Chasser sur un signal externe

Un pignon doit être chassé sur l’arbre de sortie d’un moteur électrique.

Contrôle de ressort

Durant la phase de production, la longueur à vide et la caractéristique d’un ressort doit être connues avant les prochaines étapes de montage.

Voir les applications & processus

Logiciel AxNum HMI CompactAdvanced

Logiciel AxNum HMI CompactAdvanced

Unsere HMI CompactAdvanced-Software ist speziell für die intuitive und einfache Bedienung in Ihrer Produktionsumgebung konzipiert. Dank ihrer Konfigurierbarkeit ist sie sehr flexible und leistungsfähig und kann so die anspruchsvollsten Anwendungen erfüllen.

Logiciel HMI CompactAdvanced

Accessoires

Etablis

Les établis et tables de travail d'AxNum sont réglables en hauteur manuellement ou électriquement.

Eléments de commande

Démarrer votre opération d'assemblage par une simple pression.

Capteurs de force externes pour postes de travail

Capteurs de force externes pour une mesure de force très précise au plus prè de votre application.

Palpeurs externes pour postes de travail

Les palpeurs externes sont indispensables pour effectuer des prises de référence externe ou un chassage différentiel.

Groupe pneumatique

Groupe pneumatique intégré à l’arrière de la servopresse : pilotage d’éléments pneumatiques simples et maintien ou préhension de pièces par vacuum.

Module d'extension E/S analogiques et digitales

Avec la carte d’extension enfichable SI-IO vous pouvez utiliser librement des E/S analogiques et digitales supplémentaires directement dans le logiciel UFM V5.

Module d’extension pour mesure de position externe

La carte d’extension enfichable SI-Universal Encoder est utilisée pour l’acquisition d’un signal de référence externe.

Boîtier d’acquisition PDM-A pour signaux analogiques

Le boîtier PDM-A permet d'intégrer jusqu’à quatre signaux analogiques au plus près de l’application.

PC industriel

Nos PC industriels répondent aux exigences des environnements de travail industriel.

Voir les accessoires

FAQ

Le client peut-il piloter son poste de travail avec son propre PC ?

Oui, si le PC fournit par le client correspond aux exigences minimales recommandées.

Combien de temps faut-il compter pour la fermeture de la porte de sécurité ?

Il faut compter env. 1 s pour effectuer la fermeture de la porte de sécurité.

Peut-on acheter le poste de travail avec un établi de fonction ou une table de travail ?

Oui, une large gamme est disponible. Des tables de travail simples, aux établis de fonction pourvus d'amenées d'air et de compartiment de rangement.

Etabli de travail

Les établis de fonction sont réglables en hauteur ?

Oui, il existe une gamme avec un réglage manuel en hauteur par pas de 20 mm ou un réglage de hauteur électrique.

Etabli de travail
