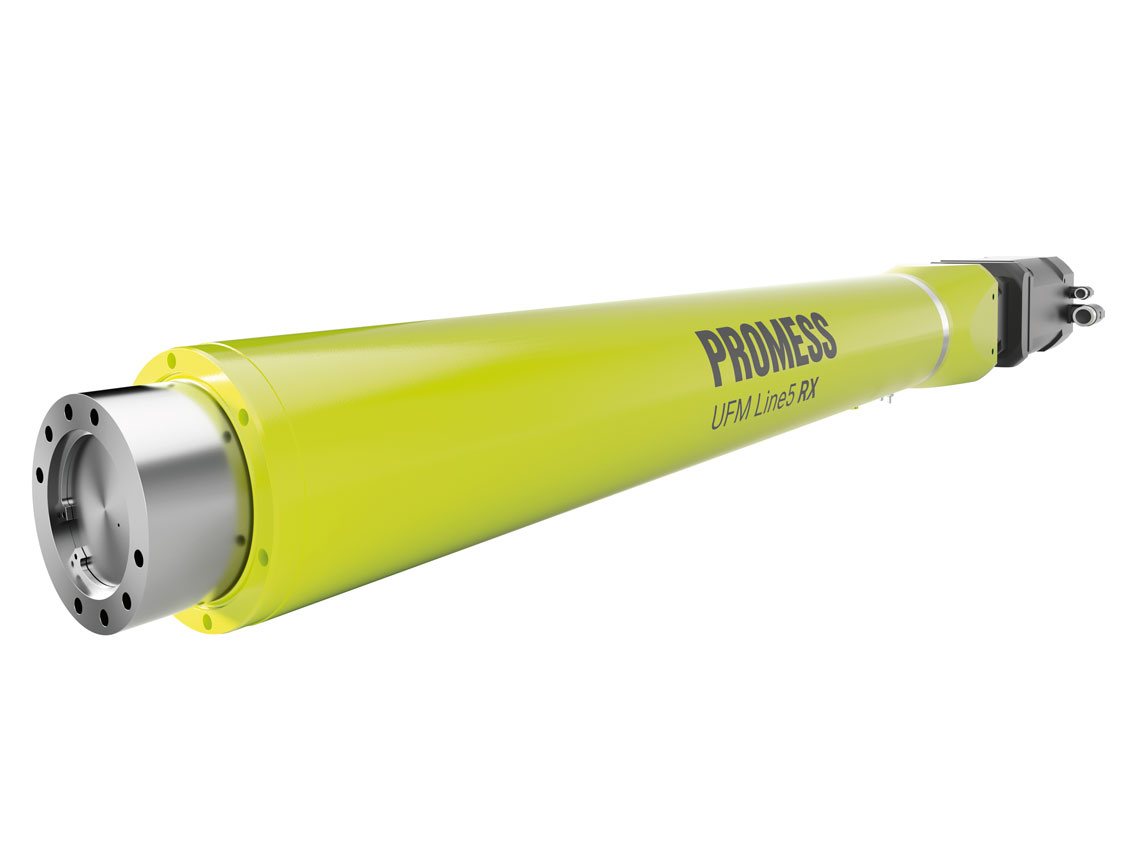

Servopresse UFM Line5 RX

Les servopresses UFM Line5 RX sont adaptées aux processus de montage et d’assemblage simples et complexes ainsi qu’aux applications de contrôle et de test dans une plage de force de 10 à 200 kN. Grâce à leur capacité multiaxe, il est également possible de réaliser des tâches de synchronisation ou de formage avec plusieurs ensembles mécaniques et un seul contrôleur.

Vos atouts

Capacité multi-axes
Connexions pour de multiples capteurs
Utilisation via navigateur Web (aucune installation supplémentaire n’est nécessaire)
Évaluation des données directement dans le contrôleur RX
Possibilités de diagnostic étendues

Votre contact

Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

Architecture du système

Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
Technologie de mesure digitale pour des mesures fiables et précises
Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Mécanique

L’ensemble mécanique de la servopresse RX repose sur le concept éprouvé UFM Line5. La version RX bénéficie toutefois d’une conception optimisée. Un débrayage de sécurité pour protéger la mécanique contre les surcharges et un graissage automatique centralisé sont disponibles en option.

Commande

La servopresse Line5 RX est pilotée et surveillée par le contrôleur RX central. Celui-ci permet de piloter simultanément jusqu’à 4 mécaniques et 16 capteurs. Le signal de force de la servopresse est transmis sans pertes du convertisseur de signal digital PDM RX au contrôleur. Une entrée TTL permet de raccorder un palpeur de mesure supplémentaire. Le codeur absolu intégré garantit un positionnement précis du coulisseau de presse et rend inutile une course de référence au début du cycle. L’évaluation des données s’effectue directement dans le contrôleur RX. Les programmes et les courbes de processus peuvent y être archivés. Les données de processus sauvegardées peuvent être récupérées par un service de données puis traitées ultérieurement.

Vos avantages

Pilotage simultané jusqu’à 4 mécanismes et 12 convertisseurs de signal PDM
Évaluation des données directement dans le contrôleur RX
Protocoles disponibles : Profinet, EtherCat, Profibus*, EtherNet/IP*

*sur demande

Logiciel

Le paramétrage et la visualisation du processus d’assemblage s’effectuent par le biais du logiciel RX. Le logiciel se distingue par son interface Web intuitive et sa compatibilité Industrie 4.0.

Logiciel UFM RX

Conception

La servopresse UFM Line5 RX est disponible en deux formes de conception. La conception parallèle convient, contrairement à la conception en ligne, aux endroits où l'espace est limité. Le moteur monté en parallèle permet un gain de place décisif en hauteur.

Données techniques

Conception en ligne

Force	Course*	Vitesse
10 kN	200 mm	300 mm/s
30 kN	350 mm	250 mm/s
60 kN	350 mm	250 mm/s
100 kN	350 mm	200 mm/s
200 kN	350 mm	100 mm/s

Parallel-Bauform

Force	Course*	Vitesse
10 kN	200 mm	300 mm/s
30 kN	350 mm	250 mm/s
60 kN	350 mm	250 mm/s
100 kN	350 mm	200 mm/s
200 kN	350 mm	100 mm/s

*Courses spéciales sur demande

Servopresse Line5S RX

Les servopresses de la série Line5S se distinguent par une conception optimisée pour les opérations de montage qui doivent être effectuées dans un espace limité. Le poids et les dimensions du module sont réduits au minimum nécessaire.

Force	Course	Vitesse
1 kN	200 mm	200 mm/s
3 kN	200 mm	200 mm/s

Accessoires

Processus

Chasser en position

Un axe doit être chassé en position à 55mm sur une bague de rotor

Chasser en force

Un arbre à épaulement doit être chassé à fond dans un rouleau de guidage.

Clipser / Encliqueter

Clipser une valve d’injection : La tige de la valve en acier doit être clipsée dans le corps de bobine en plastique.

Chasser sur un signal externe

Un pignon doit être chassé sur l’arbre de sortie d’un moteur électrique.

Contrôle de ressort

Durant la phase de production, la longueur à vide et la caractéristique d’un ressort doit être connues avant les prochaines étapes de montage.

FAQ

Quelles sont les principales différences entre UFM V5 et RX ?

RX a été développé à partir de zéro. Les différences les plus importantes et les plus visibles se situent certainement au niveau du logiciel (Web HMI, guidage de l'utilisateur...). Mais la topologie a également été fondamentalement revue (le contrôleur remplace le module d'application et le module de bus de terrain devient l'interface centrale - EtherCAT). Une fréquence d'échantillonage plus élevée permet de réaliser des applications avec des temps de cycles réduits.

Revolution X

Peut-on passer d'UFM V5 à RX (Retrofit) ?

Un changement est en principe possible, mais constitue un effort important. En plus des modifications électriques, les interfaces avec la PLC doivent être refaites, car l'ancienne intégration n'est pas compatible avec RX. Il faut également tenir compte du fait que les programmes d'assemblage doivent être réécrits, car UFM5 n'est pas compatible avec RX.

Revolution X
