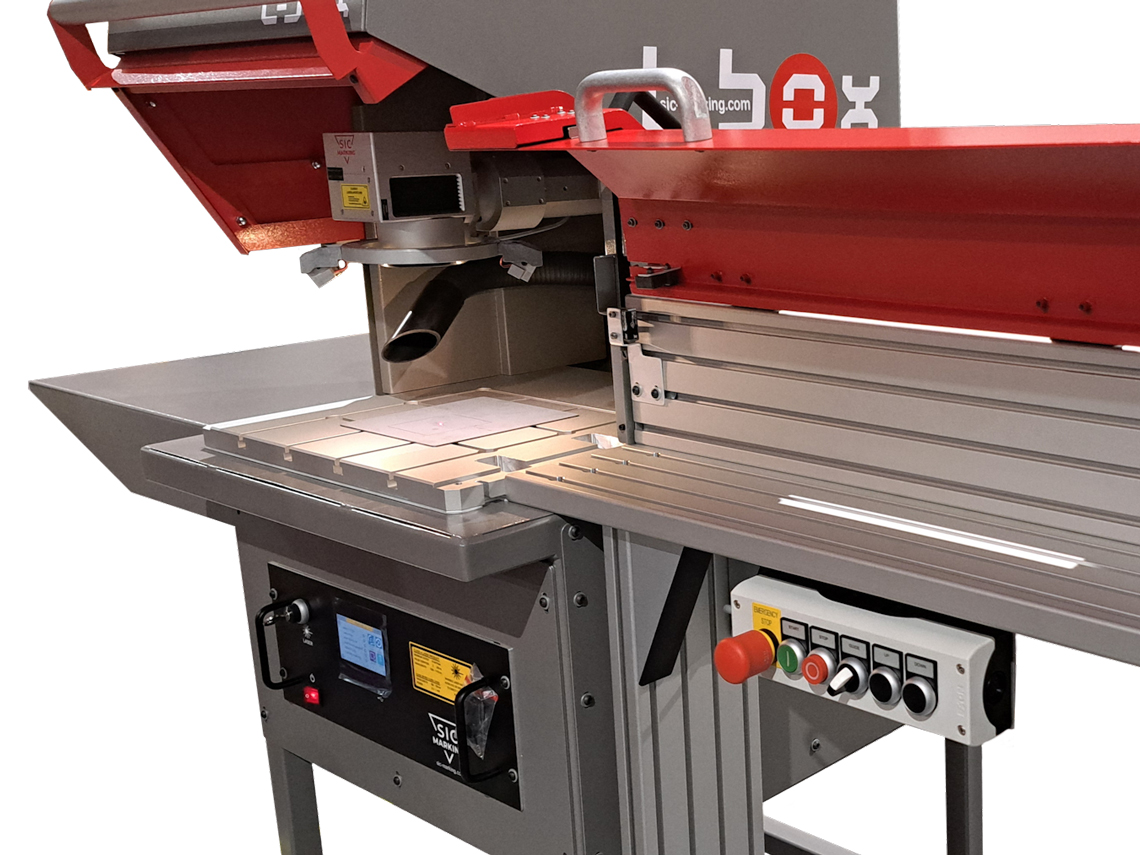

L-Box Extend – Laserbeschriftung von Stangen und Profilen

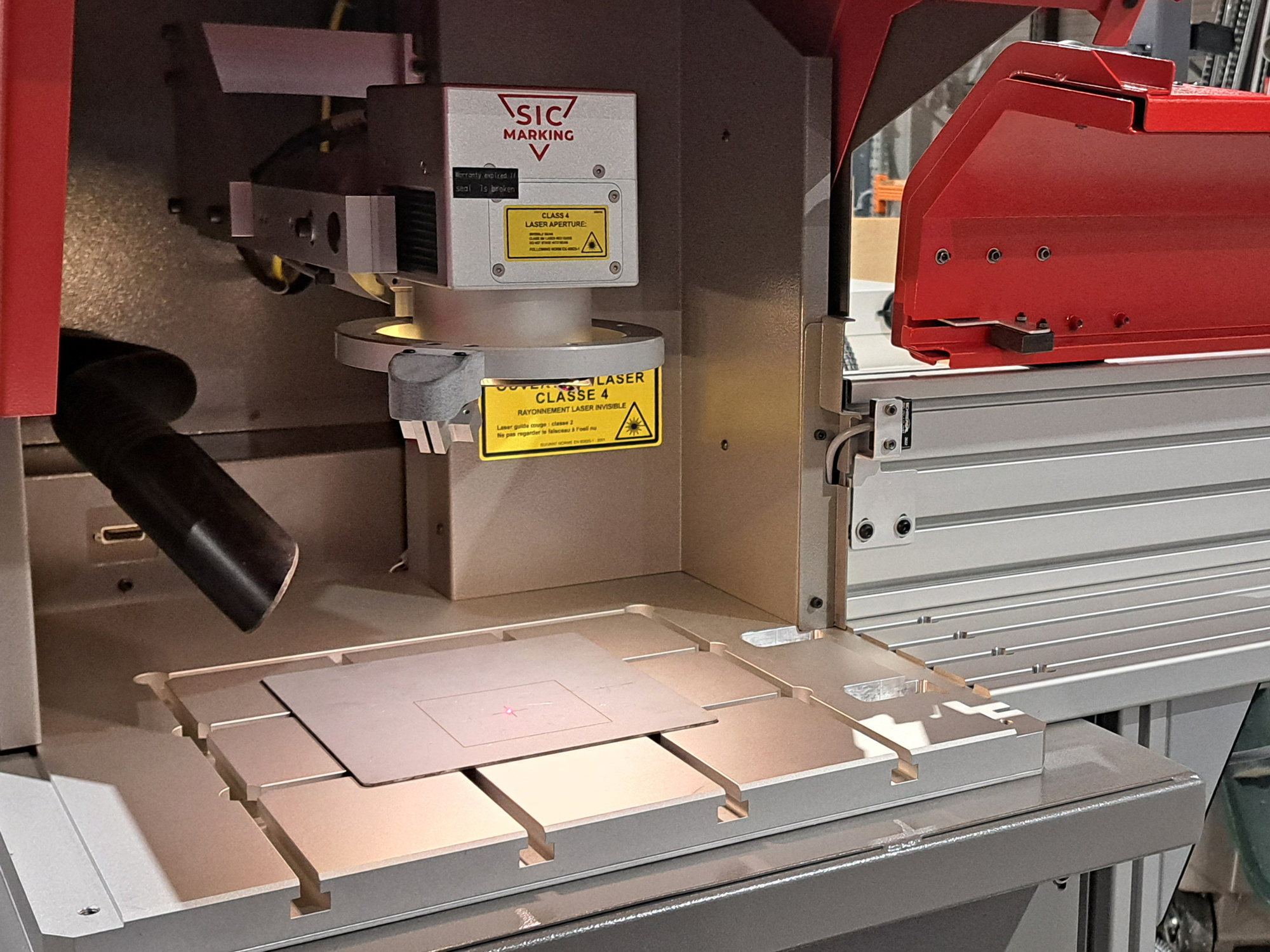

Die Lasermarkierstation L-Box mit Faserlaser wird mit einem seitlichen Tunnel ausgestattet. Dadurch ist die Markierung von Stangen und Profilen oder anderen langen Werkstücke, welche nicht in einen Standardlaser passen, ganz einfach.

Ihre Vorteile

  • Kosteneffizienz: Alternative zu grossen und teuren Lasermarkierstationen
  • Präzise und robuste Markierungen: einfach Positionierung und stabilerer Prozess im Vergleich zu tragbaren Lösungen
  • Flexibel für verschiedene Anwendungen: anpassbare Tunnelgrösse je nach Werkstücklänge (Stangen, Profile, kleine Teile und lange Werkzeuge)
  • Dauerhafte und rückverfolgbare Markierung: 2D-Codes (QR, Datamatrix) zur Verknüpfung zum Beispiel mit einer CMMS-Datenbank.
  • Sicherheit durch die Ausführung nach Laserschutzklasse 1

Ihr Ansprechpartner

Jérôme Benoit
Produktmanagement

Jérôme Benoit

Produktmanager

Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER

+41 78 225 18 44 benoit@axnum.ch

Optimale Lösung für die Drehteilindustrie

Die Arbeitsstation ist speziell für die Markierung von Stangen und Profilen in der Drehteilindustrie konzipiert. Sie stellt sicher, dass jedes Werkstück von der Materialeingangsprüfung bis zur Fertigstellung rückverfolgbar bleibt – unabhängig davon, ob es aus Stahl oder Edelmetall besteht. So entfällt der Bedarf an Etiketten, die verloren gehen können, oder Farbcodes, die mit der Zeit verblassen.

Vielseitige Markierungsoptionen

Neben kleinen Teilen und Werkzeugen können auch längere Werkzeuge wie Messschieber dauerhaft gekennzeichnet werden. Das System unterstützt zudem die Gravur von 2D-Codes wie QR-Codes oder Datamatrix-Codes. Diese ermöglichen eine einfache Verknüpfung mit einer CMMS-Datenbank zur effizienten Verwaltung der Werkzeuge.

Technische Daten

Beschriftungsfläche110 x 100 mm (180 x 180 mm)
Max. Länge des WerkstücksKann gewählt werden
Aufspannfläche in der L-Box365 x 440 mm
Max. Werkstückhöhe in der L-Box223 mm
Max. Werkstücktiefe im Tunnel160 mm
Max. Werstückhöhe im Tunnel172 mm
Max. Länge des TunnelKann gewählt werden
