Die integrierbaren Lasersysteme der i104 Reihe sind auf die intensive Benutzung im industriellen Umfeld ausgelegt. Sie können in Produktionsanlagen integriert werden oder als eigenständige Markierstationen in den Handarbeitsplätzen L-Box, XL-Box & XXL-Box eingesetzt werden. Sie eignen sich sowohl für Kleinserien als auch für Grossauflagen und können mit vielfachen optionalen Zusatzfunktionen und Werkzeugen ausgestattet werden.
Produktmanager
Zuständigkeits-Bereiche:
BESCHRIFTUNGS-LASER, NADELPRÄGER & RITZMARKIERER
Faserlaser sind sehr effektiv und es gibt für jeden beliebigen Industriezweig eine breite Palette an Lösungen. Ytterbium-dotierte Faserlaser sind bei niedrigen Betriebskosten besonders leistungsstark. Diese Lasersysteme sind sehr wartungsarm da die Lebensdauer des Resonators (Bereich in dem der Laserstrahl erzeugt wird) sehr hoch ist (> 50'000 Betriebsstunden).
Die Auswahl der richtigen Lasertechnologie ist sehr komplex und für viele potentielle Anwender eine enorme Herausforderung. Neben preislichen Aspekten spielen im Entscheidungsprozess insbesondere Fragen zur
immer wieder eine wichtige Rolle.
AxNum verfügt über alle relevanten Lasertechnologien und ist somit in der Lage eine unabhängige und unvoreingenommene Technologieberatung durchzuführen.
Massgebend für die Reaktion des Materials auf den Laserstrahl ist deren Absorbtionsverhalten auf die Wellenlänge des Lasers. Die am häufigsten verwendete Wellenlänge ist 1064 Nanometer. Danach folgen die Wellenlängen 532 Nanometer (grüner Laser), 355 Nanometer (UV Laser) und 10600 Nanometer (CO2 Laser).
Faserlaser YAG Laser Grüner Laser UV Laser CO2 Laser
Je nach Anforerung an die Beschriftungsgeschwindigkeit wird dann die Laserleistung bestimmt. Wir haben Beschriftungslaser im Bereich von 4 Watt bis 100 Watt. Zur definitiven Kontrolle ob die Anforderungen erfüllt werden können, sind Laserversuche mit unseren Demolasern unverzichtbar.

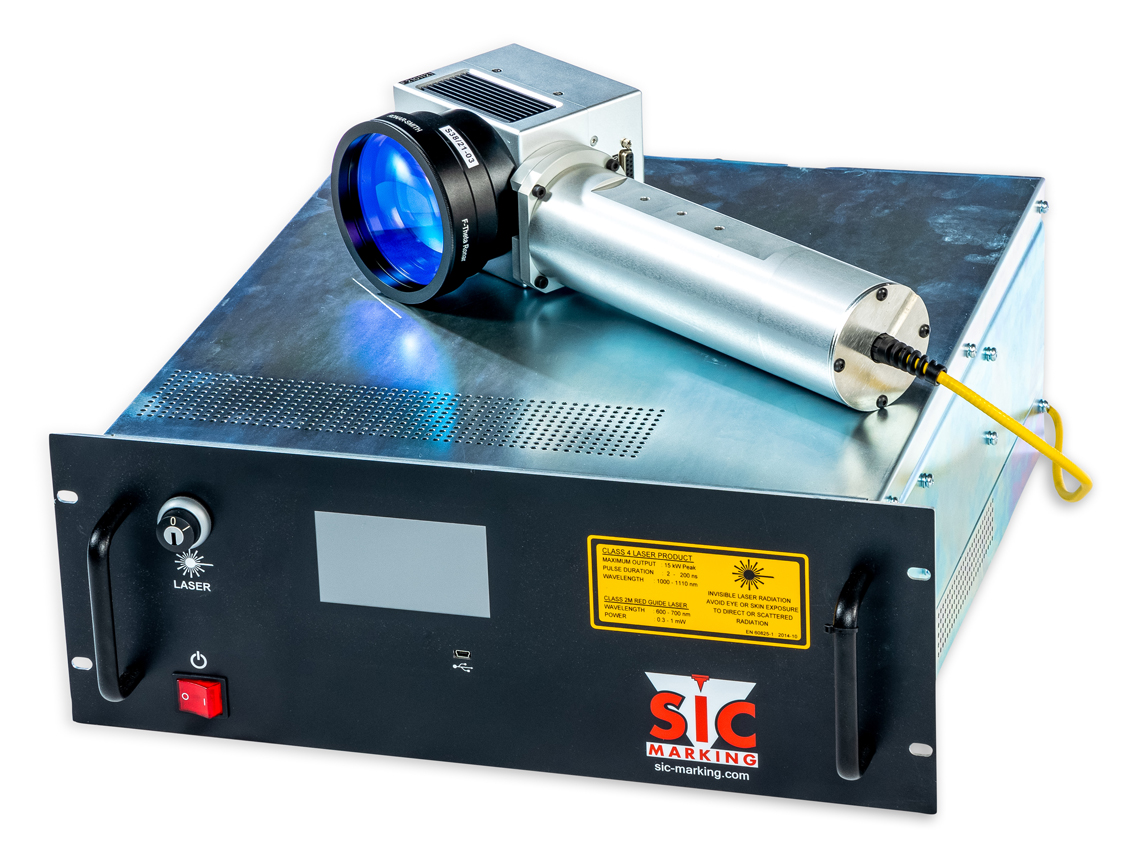

Dieser Faserlaser ist in 3 Varianten erhältlich: Easy 20-30W, Easy 50W, HD 20W. Diese Beschriftungslaser können im Standalone-Betrieb eingesetzt werden und verfügen über alle gängigen Kommunikationsmöglichkeiten wie z.B. Profibus, Profinet und Ethernet TCP/IP.
Es können viele Arten von Materialen dauerhaft beschriftet werden. Faserlaser eignen sich für die Beschriftung von Kunststoff bis Metall.
| i104 Reihe | |
|---|---|
| Metall Lasergravur Schichtabtrag Anlassbeschriftung | sehr gut sehr gut sehr gut |
| Kunststoff Karbonisierung Aufschäumen Materialabtrag | gut gut ungeeignet |
| Keramik | gut |
| Beschichtung und Lacke | sehr gut |
| Glas | ungeeignet |
| Holz | ungeeignet |
| Leder | ungeeignet |
| Etiketten & Laserfolien Abtrag Farbumschlag | sehr gut sehr gut |
*Je nach Kunststoffzusammensetzung kann es Einschränkungen geben.
| i104 Easy | i104 LG | i104 HD | |
|---|---|---|---|
| Laserart | Ytterbium-dotierte Faserquelle | Ytterbium-dotierte Faserquelle | Ytterbium-dotierte Faserquelle |
| Wellenlänge | 1064 nm | 1064 nm | 1064 nm |
| Min. Beschriftungsfläche | 60x60mm | 60x60mm | 60x60mm |
| Max. Beschriftungsfläche | 170x170mm | 70x170mm | 170x170mm |
| Laserleistung | 20 - 30 W | 20 - 50 W | 20 W |
| Variable Pulsform (MOPA Laser) | Nein | Nein | Ja |
| FocusShifter | Ja | Ja | Ja |
Der Faserlaser i104 ist ein Laser der Klasse 4. Er entspricht dem Standard NF EN 60825-1/A2 für die Sicherheit, Lasersicherheitsberechnung, Risikoverminderung, Empfehlungen für Laserschutzbeauftragte und für firmeninterne Arbeitsschutz-Einrichtungen.

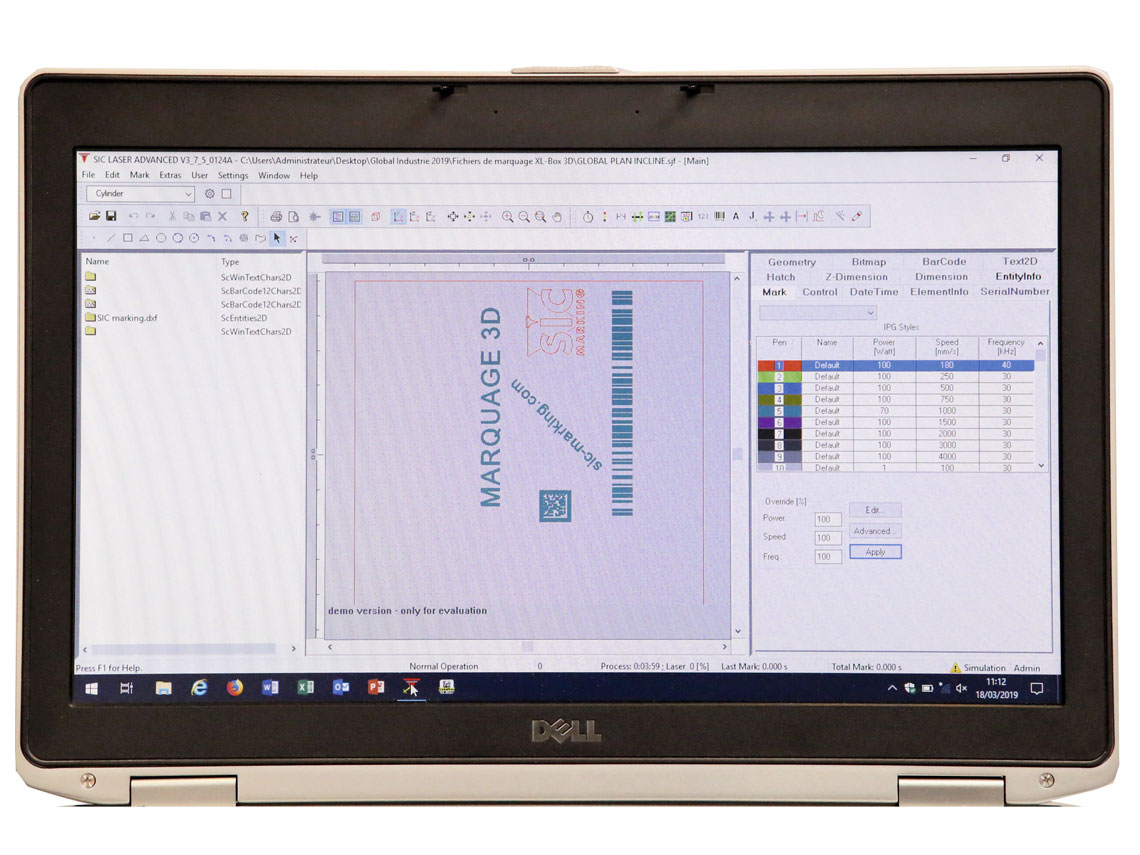

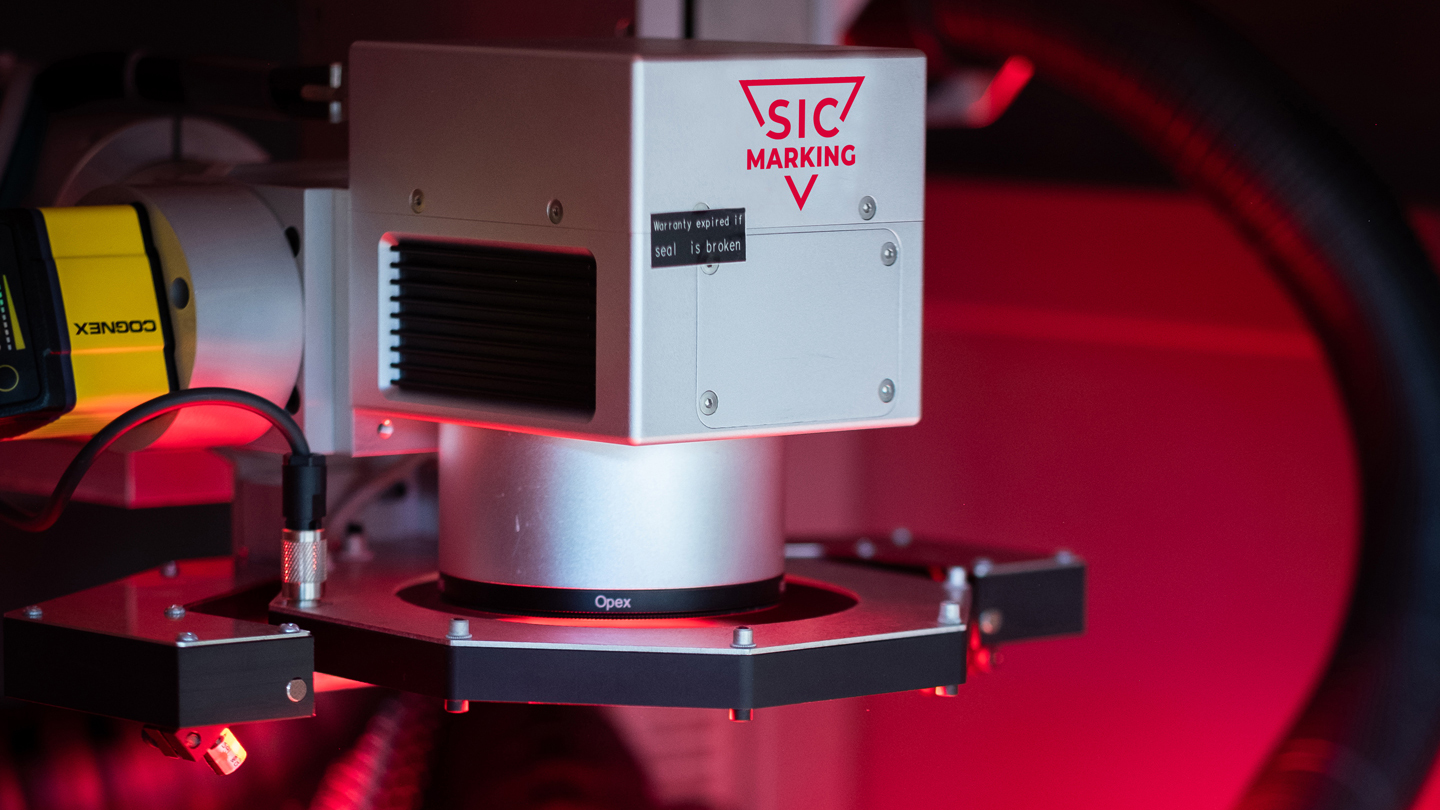

Der i104 HD Lasermarkierkopf kann im Stand-Alone-Modus an eine SPS-Steuerung angeschlossen werden. Die Erstellung und Bearbeitung von Markierdateien erfolgt an einem PC mit Windows-Betriebssystem mit der Software SIC Laser Advanced. Sämtliche einstellbaren Parameter stehen darin zur Verfügung, die es dem Benutzer ermöglichen, die Zykluszeit zu verbessern und den Kontrast und die Farben durch Einstellungen der Geschwindigkeit, Frequenz und Leistung zu optimieren.
