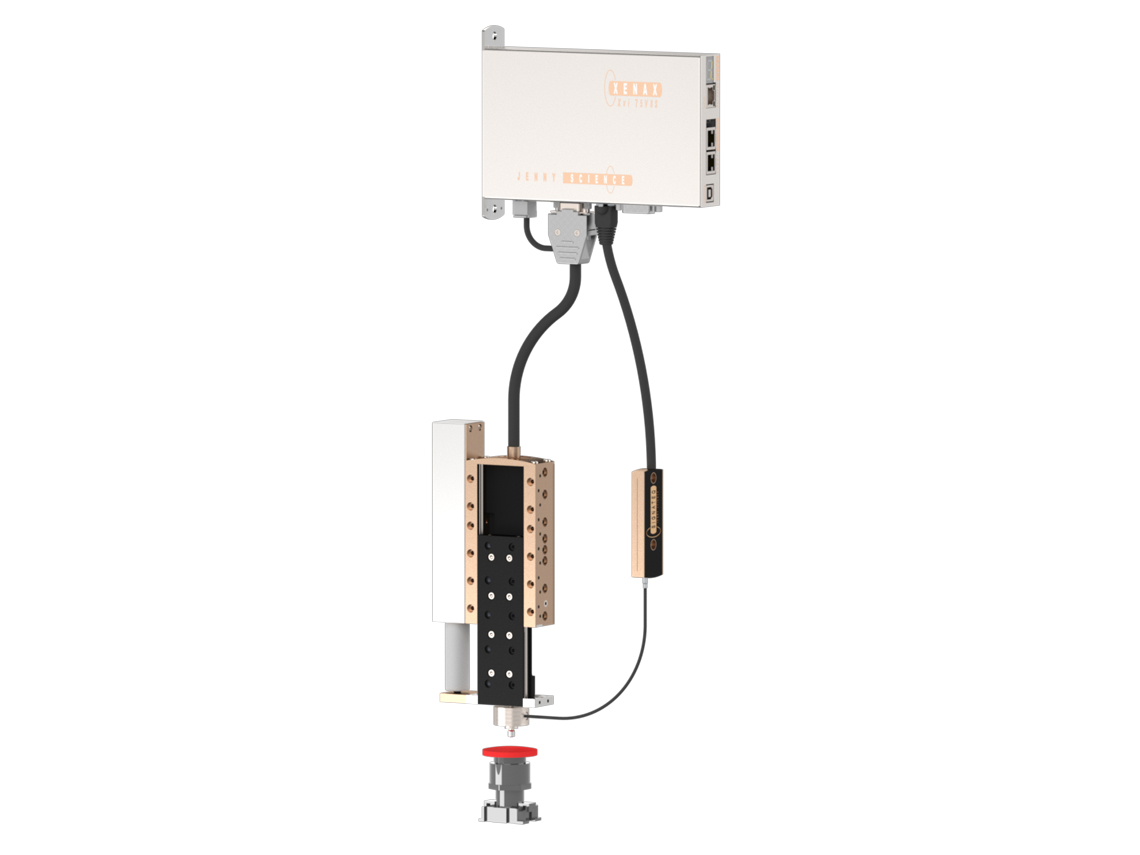

Forceteq® pro: Präzis mit Signateq® und externem Kraftsensor

Mit der Forceteq® Kraftmesstechnologie kann die Kraft während des Produktionsprozesses überprüft werden. Es können Kraft-Weg-Diagramme erfasst und aufgezeichnet werden für die Rückverfolgbarkeit.

Ihre Vorteile

  • Hohe Präzision: Durch den Einsatz des Kraftsensors wird die Mess- und Regelgenauigkeit der Forceteq® pro Kraftmesstechnologie wesentlich präziser.
  • Reduzierte Zykluszeiten: In Kombination mit unseren Linearmotor-Achsen sind kürzeste Zykluszeiten möglich, dank Vorpositionierung und schneller Rückfahrt.
  • Mehr Möglichkeiten: Der zweistufige Messverstärker erlaubt auch Sensoren mit niedriger Sensitivität einzusetzen.


Ihr Ansprechpartner

Steve Aeby
Produktmanagement

Steve Aeby

Techniker HF in Automation

Zuständigkeits-Bereiche:
LINEAR MOTION & NC-RUNDTISCHE & DREHMODULE

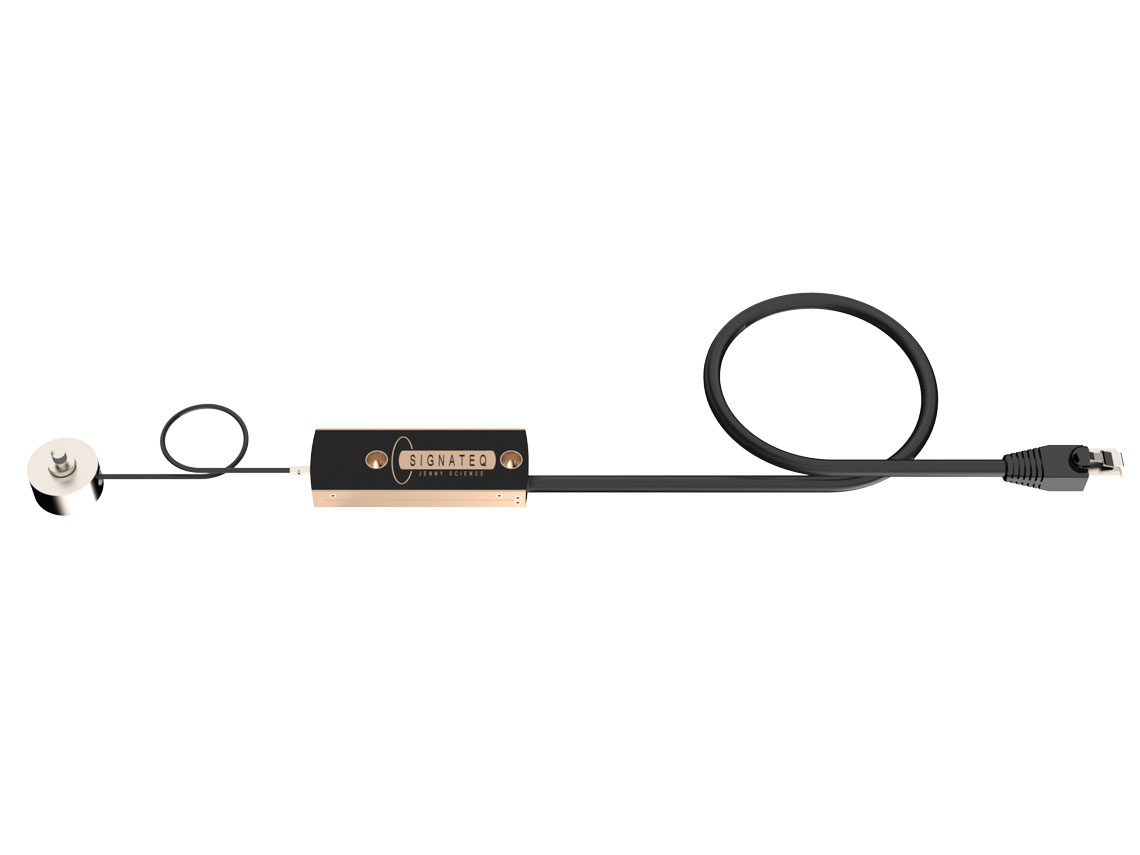

Präzision mit Signateq® und externem Kraftsensor

Mit dem neu entwickelten Signateq® Messverstärker und einem handelsüblichen DMS-Kraftsensor kann eine Werkskalibrierung durchgeführt werden. Anschliessend wird der Signateq® Messverstärker direkt mit dem XENAX® Xvi75V8S Servocontroller verbunden.

Technische Daten

 Signateq® Messverstärker
Länge78 mm
Breite27.5 mm
Höhe12 mm
Abtastrate Kraftwerte Sensor2μs
Übertragungsrate der Mittelwerte100μs
Sensitivitätsbereich*0.12mV/V bis 5.86mV/V
KraftauflösungMax Kraft Sensor / 3’732

*Bei Sensitivität höher als 5.86mV/V wird der Messbereich nach oben begrenzt.

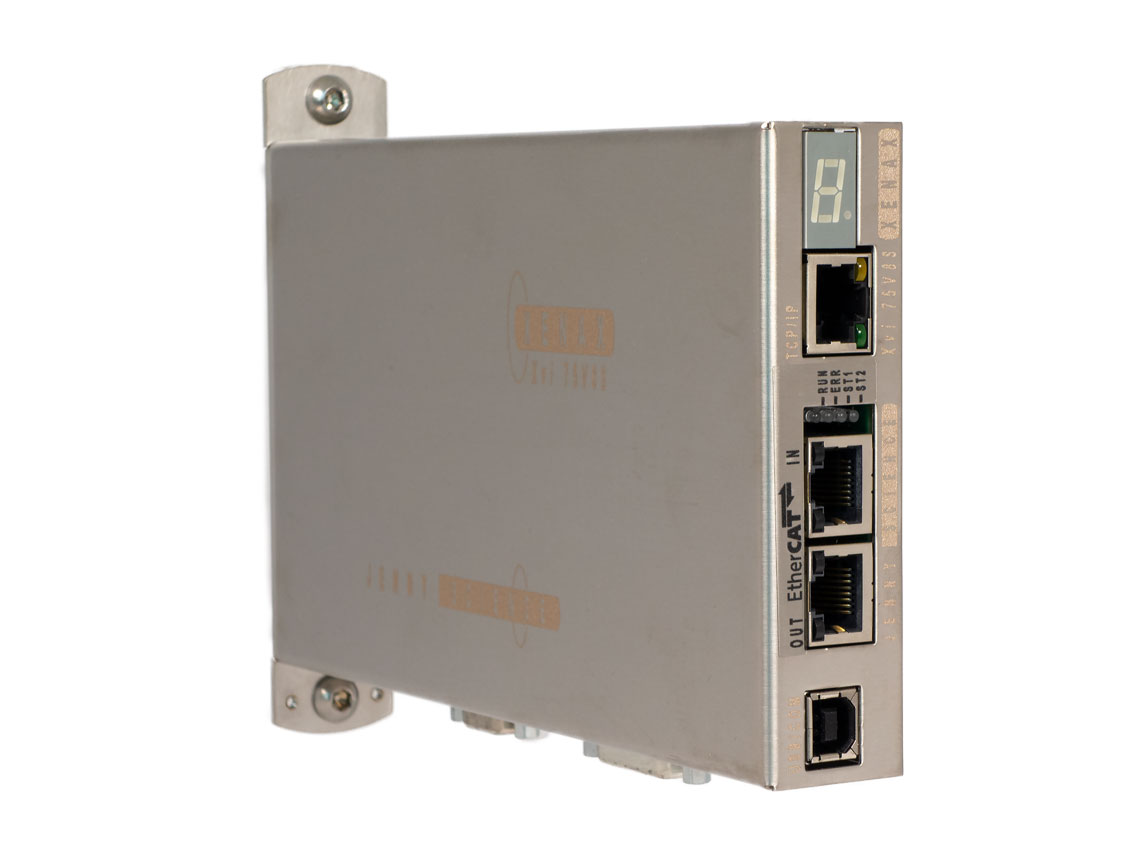

Servocontroller XENAX® Xvi75V8S

Der XENAX® Xvi75V8S ist eine Weiterentwicklung des aktuellen Modells XENAX® Xvi75V8. Mit dem XENAX® Xvi75V8S ist es möglich, eine präzise Kraftmessung mit unserem Signateq® Messverstärker und einem externen Kraftsensor durchzuführen.

XENAX® Xvi75V8S

Servocontroller

Linearmotoren
