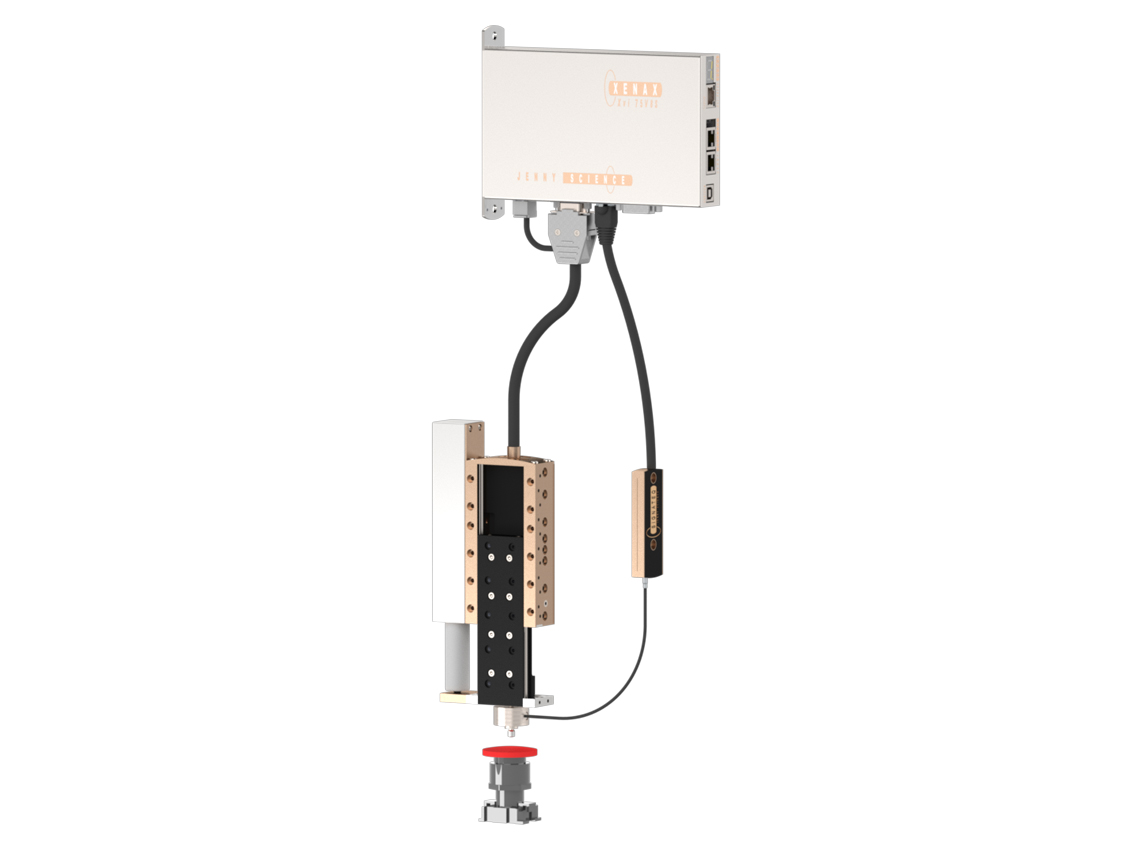

Forceteq® pro : précision de mesure plus précise, temps de cycle les plus courts

Avec la technologie de mesure de force Forceteq®, la force peut être contrôlée pendant le processus de production. Les courbes force-déplacement peuvent être affichées et enregistrées pour garantir la traçabilité.

Vos atouts

  • Le Forceteq® pro vous permet une précision de mesure et de régulation de force beaucoup plus précise.
  • En combinaison avec nos axes à moteurs linéaires, les temps de cycle les plus courts sont possibles grâce au pré-positionnement et à un retour rapide.
  • L'amplificateur de mesure Signateq® est pourvu de deux étages permettant d'utiliser également des capteurs à faible sensibilité.

Jenny Science - Forceteq® pro

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch
Activer ce contenu

La vidéo YouTube est désactivée en raison des paramètres de confidentialité.

Accepter
Voir plus

Précision optimale avec Signateq® et capteur de force externe

Avec le nouvel amplificateur de signal de force Signateq® et d’un capteur de force à jauge de contrainte, vous bénéficiez d’un étalonnage d’usine. L'amplificateur de mesure Signateq est connecté directement au servocontrôleur XENAX® Xvi75V8S.

Données techniques

 Amplificateur Signateq®
Longueur78 mm
Largeur 27.5 mm
Épaisseur12 mm
Vitesse échantillonnage capteur de force2μs
Vitesse de transfert des valeurs moyennes100μs
Plage de sensibilité*0.12mV/V bis 5.86mV/V
Résolution de forceForce max. du capteur / 3’732

* Si la sensibilité est supérieure à 5,86 mV/V, la plage de mesure est limitée vers le haut.

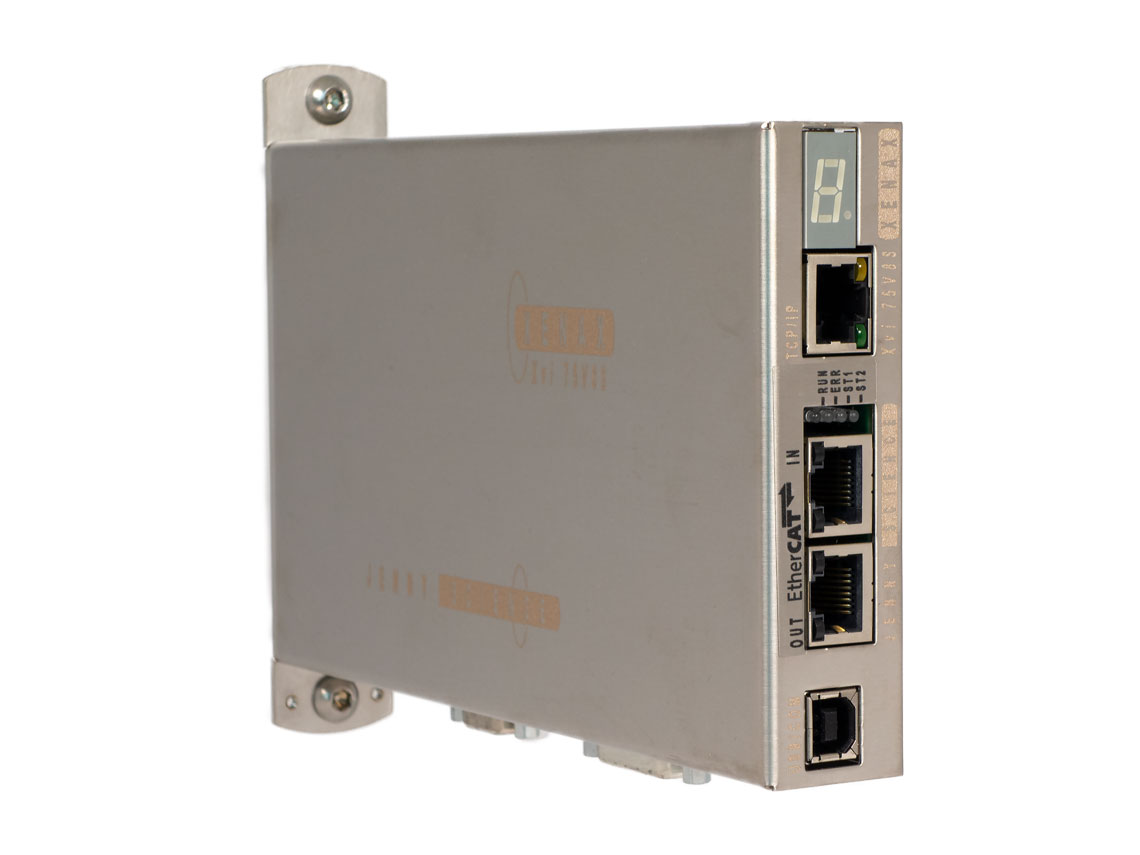

Servocontôleur XENAX® Xvi75V8S

Avec le XENAX® Xvi75V8S, il est possible d'effectuer une mesure de force précise avec notre amplificateur de mesure Signateq® et un capteur de force externe.

XENAX® Xvi75V8S

Moteurs linéaires
