Servopresse UFM Präzision5 RX

Die Servopressen der Präzision5 RX sind besonders für Montageprozesse in der Mikrotechnik geeignet, welche Flexibilität und Kraft/Weg-Überwachung erfordern. Ihre präzise und kompakte Bauweise macht sie zum optimalen Werkzeug für eine präzise Montage in Kraft und Position.

Ihre Vorteile

Höchste Präzision bis 4 kN

  • Sofortige Erkennung und Beseitigung von Montagefehlern mit integrierter Kraft/Weg-Überwachung
  • Qualitätssicherung und Rückverfolgbarkeit von Montageprozessen dank der integrierten Datenbank
  • Maximal Nachhaltigkeit und Flexibilität dank robuster Präzisionsmechanik mit integriertem Kraftaufnehmer

Überall dort, wo Flexibilität, Präzision, Rückverfolgbarkeit und schnelle Prozessüberwachung die Schlagworte für den Erfolg sind.

Ihr Ansprechpartner

Yvan Schläfli
Produktmanagement

Yvan Schläfli

Produktmanager

Zuständigkeits-Bereich:
SERVOPRESSEN & HANDARBEITSPLÄTZE MIT SERVOPRESSE

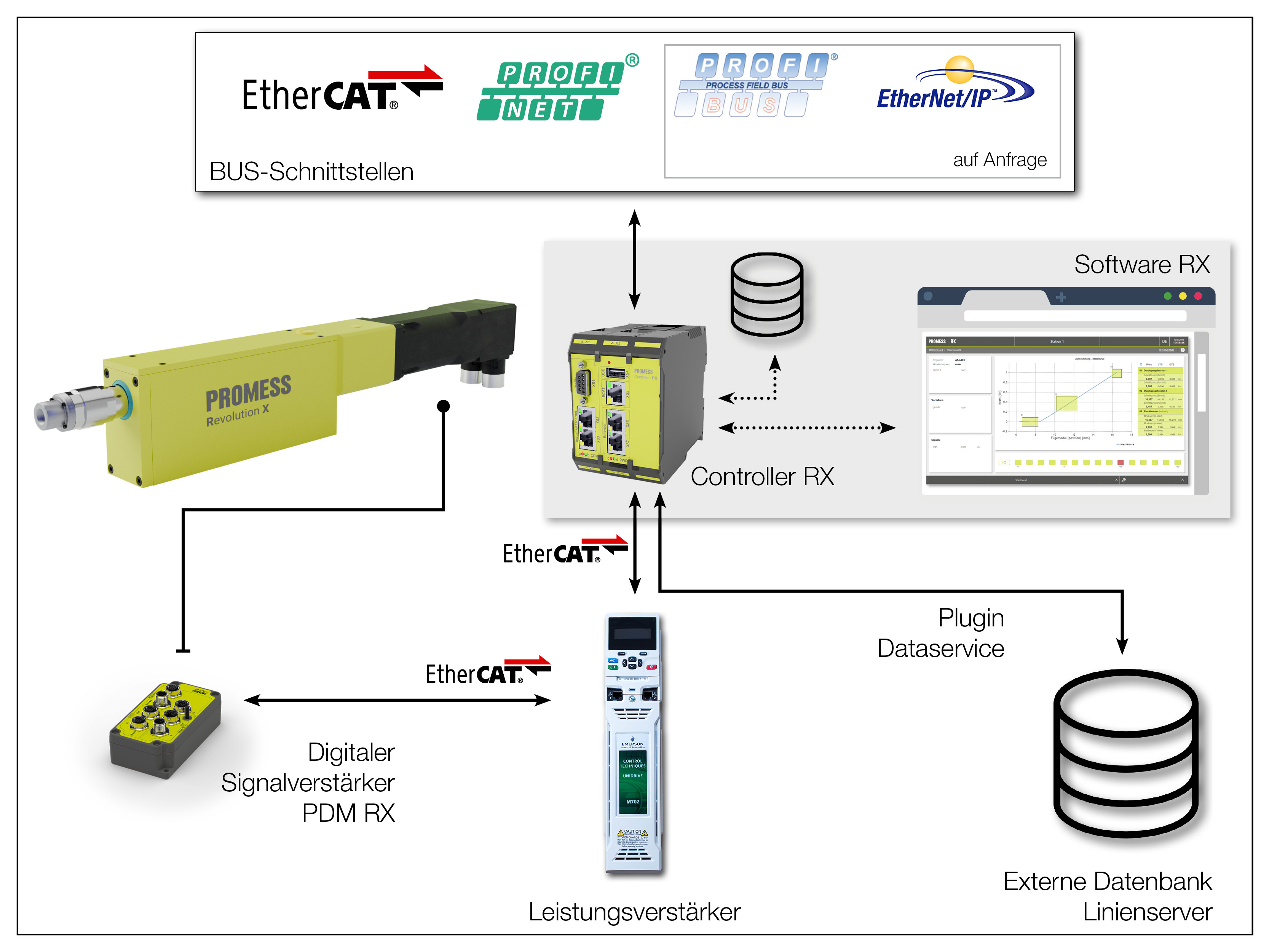

Systemaufbau

  • Integrierte Kraft/Weg-Überwachung für die Qualitätssicherung Ihrer Montageprozesse
  • Digitale Messtechnik für zuverlässige und genaue Messungen
  • Datenbank für die Dokumentation und Rückverfolgbarkeit Ihrer Produkte

Systemaufbau

Mechanik

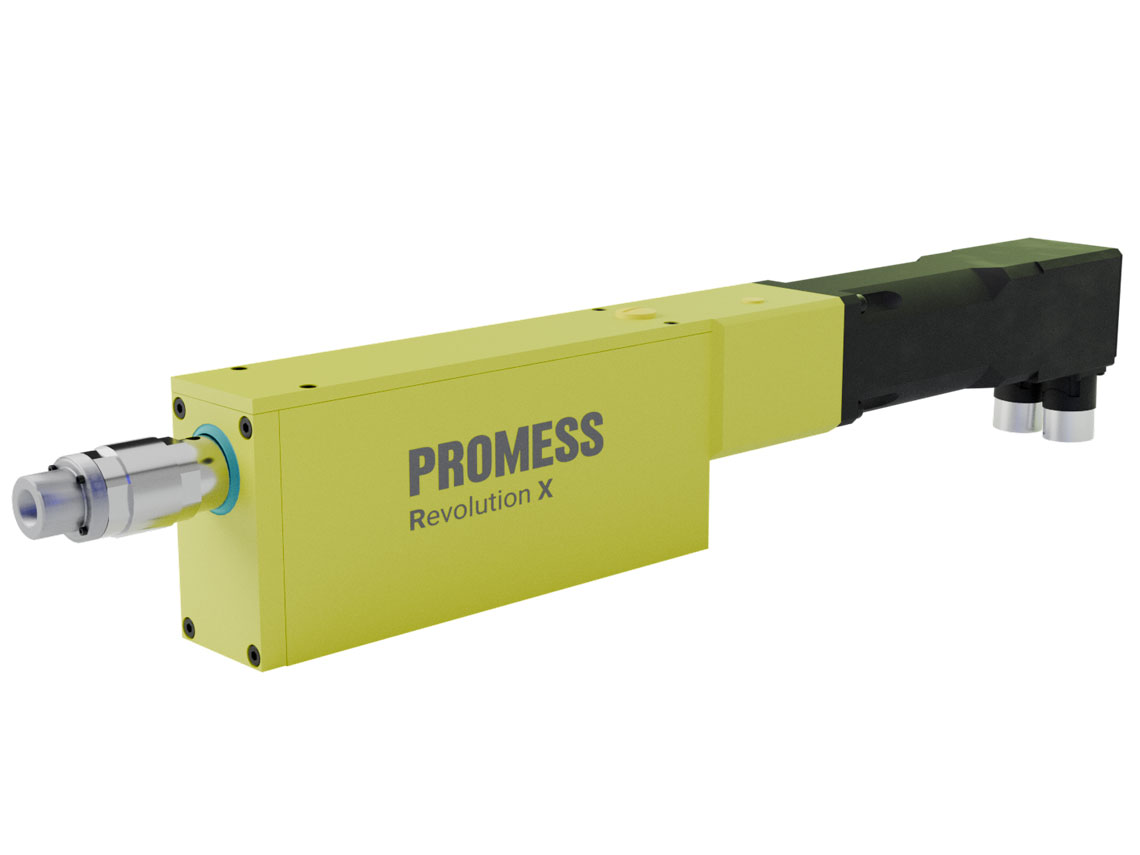

Die Mechanik der Servopresse RX basiert auf dem bewährten Konzept der UFM Präzision5. Ausserdem hat die RX-Version hat aber ein optimiertes Design erhalten.

Steuerung

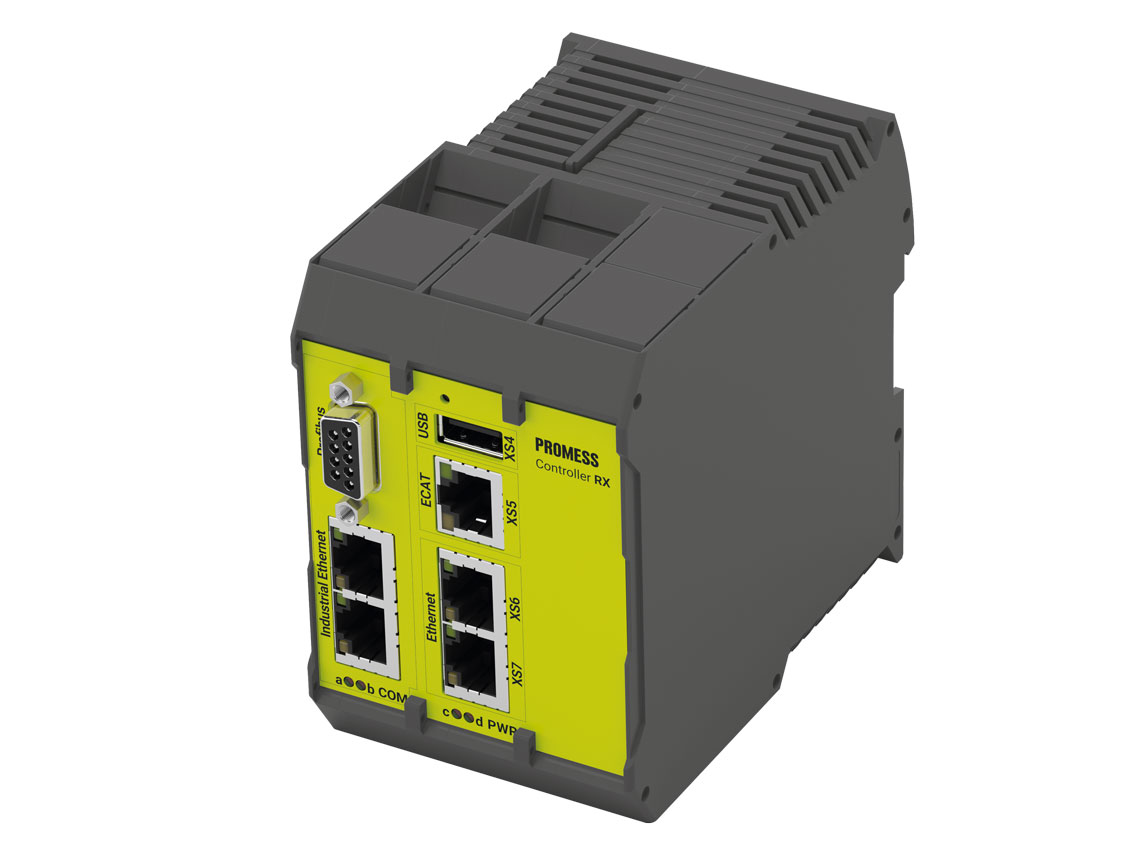

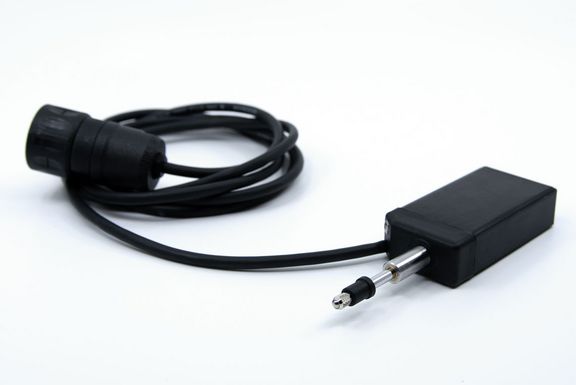

Die Servopresse Präzision5 RX wird über den zentralen Controller RX angesteuert und überwacht. Dieser ermöglicht eine parallele Ansteuerung von bis zu 4 Mechaniken und 16 Sensoren. Das Kraftsignal der Servopresse wird vom digitalen Messerverstärker PDM-P RX verlustfrei zur Steuerung übertragen. Ein TTL-Eingang erlaubt den Anschluss eines zusätzlichen Messtasters. Der integrierte Absolutwertgeber gewährt eine genaue Positionierung des Pressenstempels und erübrigt eine Referenzfahrt zu Beginn des Zyklus. Die Datenauswertung erfolgt direkt im Controller RX. Hier lassen sich Programme und Prozesskurven speichern. Gespeicherte Prozessdaten können über ein Datendienst abgeholt und weiterverarbeitet werden.

    Ihre Vorteile

    • Parallele Steuerung von bis zu 4 Mechaniken und bis zu 12 PDM Signalumwandler
    • Datenauswertung direkt im Controller RX
    • Verfügbare Protokolle: Profinet, EtherCat, Profibus*, EtherNet/IP*

    *auf Anfrage

    Software

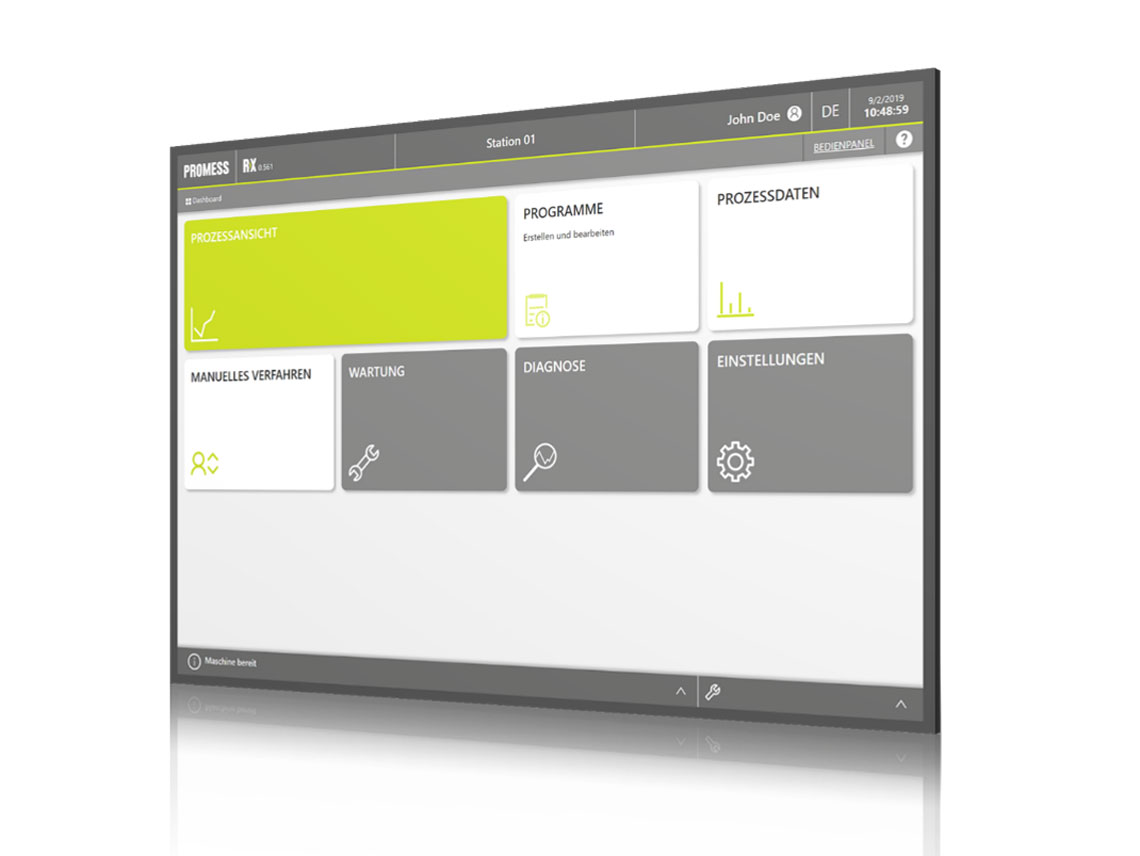

    Die Parametrierung und Visualisierung des Fügeprozesses erfolgt über die Software RX. Die Software zeichnet sich durch Ihr intuitives Web-Interface und ihre Industrie 4.0 Fähigkeit aus.

    Software UFM RX

    Technische Daten

    KraftHubGeschwindigkeit
    1 kN*100 mm400 mm/s
    1 kN*200 mm300 mm/s
    3 kN**200 mm250 mm/s

    *Kalibrierung bis auf 1.5 kN möglich
    **Kalibrierung bis auf 4 kN möglich

    Alle Modelle sind standardmässig mit Haltebremse ausgerüstet.

    Zubehör

    Anwendungen und Prozesse

    FAQ

    RX wurde von Grund auf neu entwickelt. Die grössten und auffälligsten Unterschiede liegen sicherlich in der Software (Web HMI, Nutzerführung...). Grundlegend wurden jedoch auch die Topologie überarbeitet (Controller ersetzt das Applikationsmodul und Feldbusmodul als zentrale Schnittstelle – EtherCAT). Eine höhere Abtastrate ermöglicht Anwendungen mit kürzeren Zykluszeiten.

    Ein Wechsel ist grundsätzlich möglich, aber mit einem grösseren Aufwand verbunden. Zusätzlich zum elektrischen Umbau muss auch die SPS Einbindungen neu gemacht werden, da die alte Einbindung mit RX nicht kompatibel ist. Auch gilt es zu beachten, dass die Fügeprogramme neu geschrieben werden müssen, da UFM5 nicht mit RX kompatibel ist.

    Der Preis ist ähnlich wie der Preis einer UFM5 (Standardversion: 1 Presse, 1 PDMrx)

    Im Lieferumfang, z.B. für eine Standard-UFM RX Line5, ist enthalten:

    • Präsisionsmechanik mit integriertem Kraftsensor
    • RX Controller

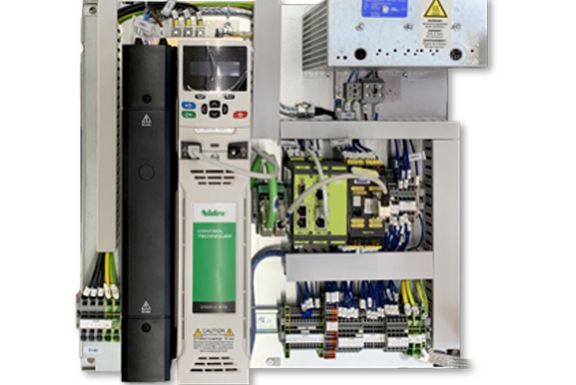

    • Frequenzumformer
    • Netzfilter
    • Digital Signalumwandler (PDM-RX)

    Kabel und weiteres Zubehör auf Anfrage

    Download

    Prospekt

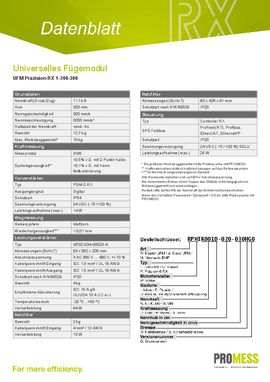

    Datenblätter
