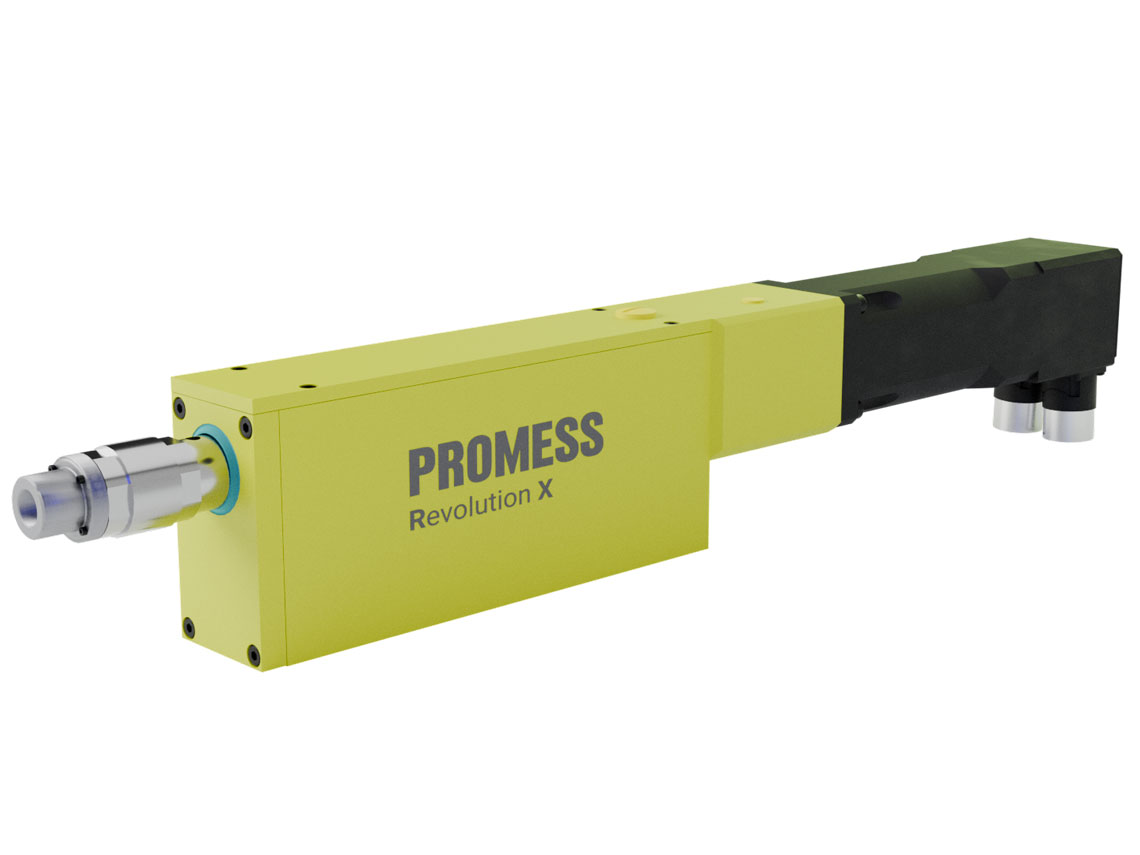

Servopresses UFM Précision5 RX

Les servopresses de la gamme Précision5-RXsont particulièrement adaptées aux processus de montage de la microtechnique exigeant flexibilité et contrôle Force/Position. Leur conception précise et compacte en fait l’outil idéal pour l’assemblage de précision en force et en position.

Vos atouts

Précision maximale jusqu’à 4 kN

  • Détection et élimination immédiate des défauts d’assemblage avec le contrôle intégré Force/Position
  • Maîtrise et traçabilité des processus d’assemblage grâce à la base de données intégrée
  • Durabilité et flexibilité maximale grâce à une mécanique de précision robuste et un capteur de force intégré

Partout où la flexibilité, la précision, la traçabilité et le contrôle rapide des processus sont les mots d’ordre du succès.

Votre contact

Yvan Schläfli
Product Management

Yvan Schläfli

Product Manager

Domaines de compétences :
SERVOPRESSES & POSTES DE TRAVAIL AVEC SERVOPRESSE

+41 32 343 31 72 schlaefli@axnum.ch

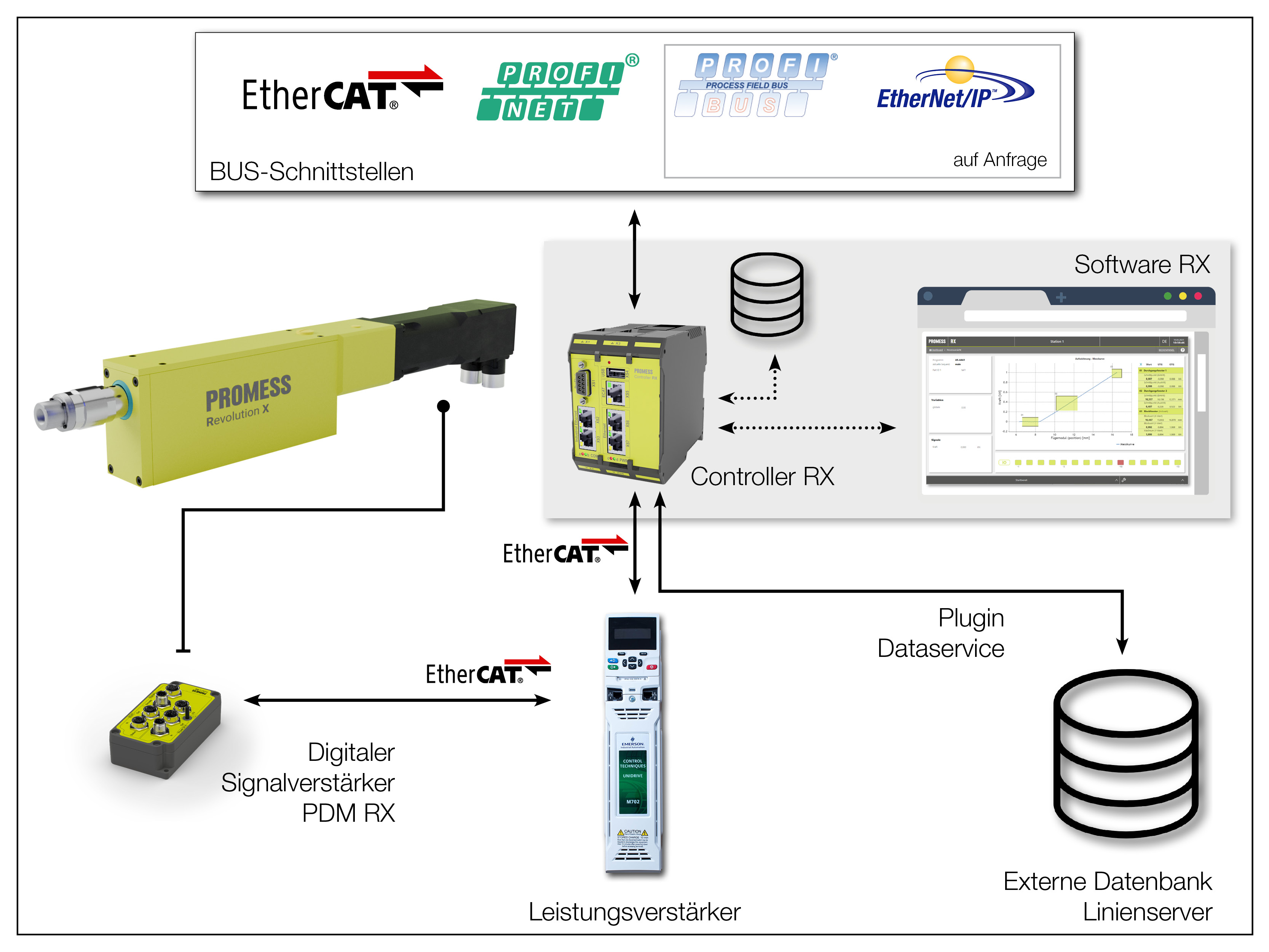

Architecture du système

  • Contrôle Force/Position intégré pour la maîtrise de vos processus de montage
  • Technologie de mesure digitale pour des mesures fiables et précises
  • Base de données pour la documentation et le suivi qualité de vos produits

Architecture du système

Mécanique

L’ensemble mécanique de la servopresse RX repose sur le concept éprouvé UFM Précision5. La version RX bénéficie toutefois d’une conception optimisée.

Commande

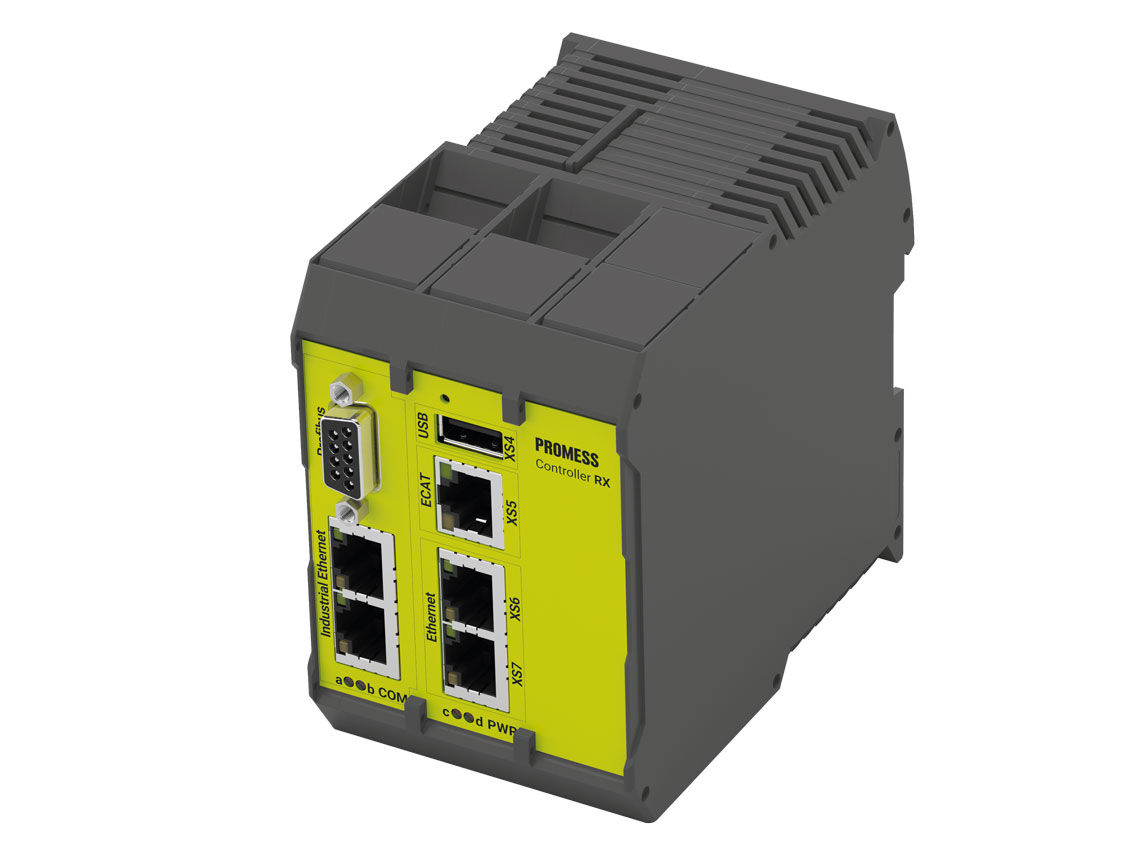

La servopresse Précision5 RX est pilotée et surveillée par le contrôleur RX central. Celui-ci permet de piloter simultanément jusqu’à 4 mécanismes et 16 capteurs. Le signal de force de la servopresse est transmis sans pertes de l’amplificateur numérique PDM-S RX au contrôleur. Une entrée TTL permet de raccorder un palpeur de mesure supplémentaire. Le codeur absolu intégré garantit un positionnement précis du coulisseau de presse et rend inutile une course de référence au début du cycle. L’évaluation des données s’effectue directement dans le contrôleur RX. Les programmes et les courbes de processus peuvent y être archivés. Les données de processus sauvegardées peuvent être récupérées par un service de données puis traitées ultérieurement.

    Vos avantages

    • Pilotage simultané  jusqu’à 4 mécanismes et 12 convertisseurs de signal PDM
    • Évaluation des données directement dans le contrôleur RX
    • Protocoles disponibles : Profinet, EtherCat, Profibus*, EtherNet/IP*

    *sur demande

    Logiciel

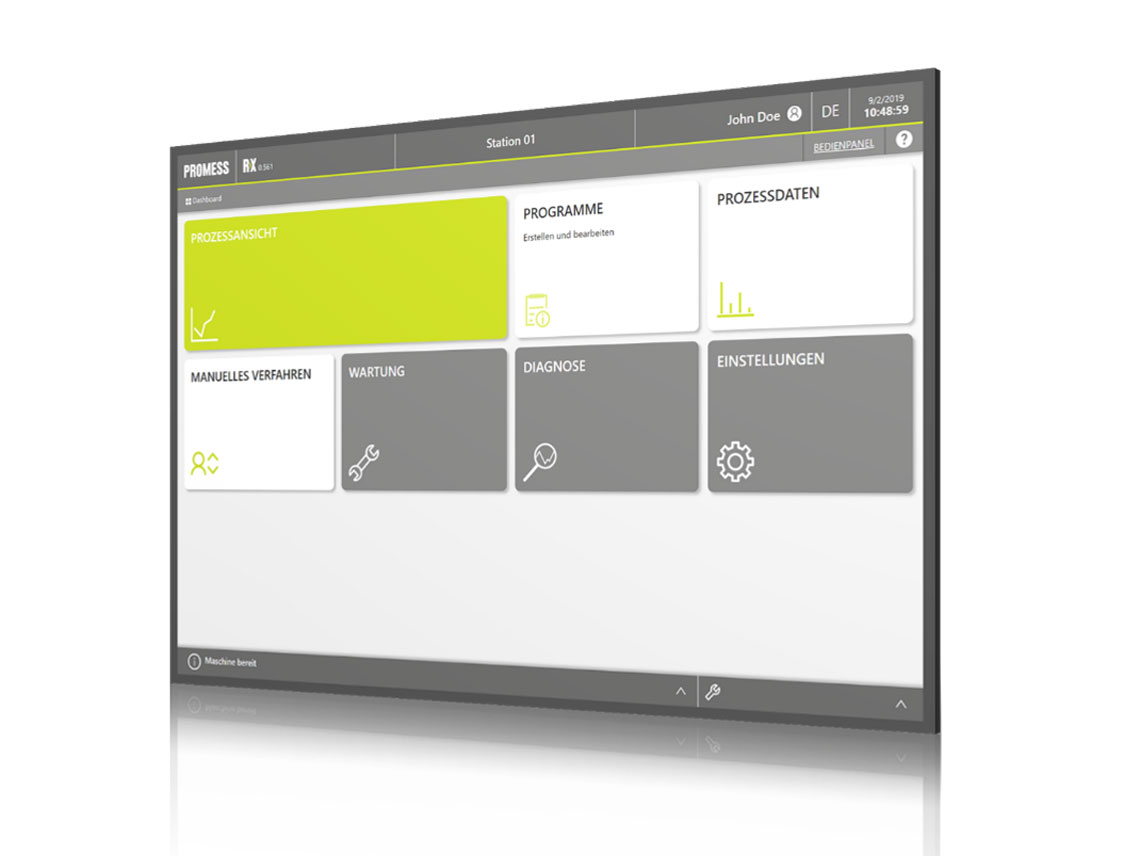

    Le paramétrage et la visualisation du processus d’assemblage s’effectuent par le biais du logiciel RX. Le logiciel se distingue par son interface Web intuitive et sa compatibilité Industrie 4.0.

    Logiciel UFM RX

    Données techniques

    ForceCourseVitesse
    1 kN*100 mm400 mm/s
    1 kN*200 mm300 mm/s
    3 kN**200 mm250 mm/s

    *Calibration possible jusqu’à 1.5 kN
    ** Calibration possible jusqu’à 4 kN

    Tous les modèles sont équipés d’un frein de maintien.

    Accessoires

    Applications et processus

    FAQ

    Quelles sont les principales différences entre UFM V5 et RX ?

    RX a été développé à partir de zéro. Les différences les plus importantes et les plus visibles se situent certainement au niveau du logiciel (Web HMI, guidage de l'utilisateur...). Mais la topologie a également été fondamentalement revue (le contrôleur remplace le module d'application et le module de bus de terrain devient l'interface centrale - EtherCAT). Une fréquence d'échantillonage plus élevée permet de réaliser des applications avec des temps de cycles réduits.

    Peut-on passer d'UFM V5 à RX (Retrofit) ?

    Un changement est en principe possible, mais constitue un effort important. En plus des modifications électriques, les interfaces avec la PLC doivent être refaites, car l'ancienne intégration n'est pas compatible avec RX. Il faut également tenir compte du fait que les programmes d'assemblage doivent être réécrits, car UFM5 n'est pas compatible avec RX.

    Quel est le prix d'achat par rapport à UFM5 ?

    Le prix est similaire à celui d'une UFM5 (version standard : 1 presse, 1 PDMrx)

    Quel est le contenu de la livraison de l'UFM RX ?

    Inclus dans la livraison, par exemple pour une UFM RX Line5 standard :

    • Mécanique de précision avec capteur de force intégré
    • Contrôleur RX
    • Convertisseur de fréquences
    • Filtre de réseau
    • Convertisseur de signaux numériques (PDM-RX)

    Câbles et autres accessoires sur demande
