Gravure laser précise et automatisée avec VisionOptiX

Vous êtes à la recherche d'un système de marquage laser pour optimiser vos processus de production ? VisionOptiX est la solution parfaite pour plus d'efficacité et des marquages laser encore plus précis !

Vos atouts

Identification automatique des pièces : comment réduire le  temps et  les coûts avec VisionOptiX

Le laser de marquage avec le système de vision VisionOptiX offre un moyen rapide et précis de marquer les produits de manière durable et d'augmenter ainsi la traçabilité et l'assurance qualité.

  • Précis : reconnaissance automatique des pièces (sans alignement) et ajustement correspondant du marquage pour un marquage précis et fiable.
  • Efficace : l'absence d'alignement manuel des pièces entraîne un gain de temps et une augmentation de la productivité
  • Économique : pas de prise de pièce coûteuse, préservation des ressources de conception, réduction le temps de réglage

Vos contacts

Jérôme Benoit
Product Management

Jérôme Benoit

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

Correction automatique de la dérive des miroirs du scanner pour des marquage très fin

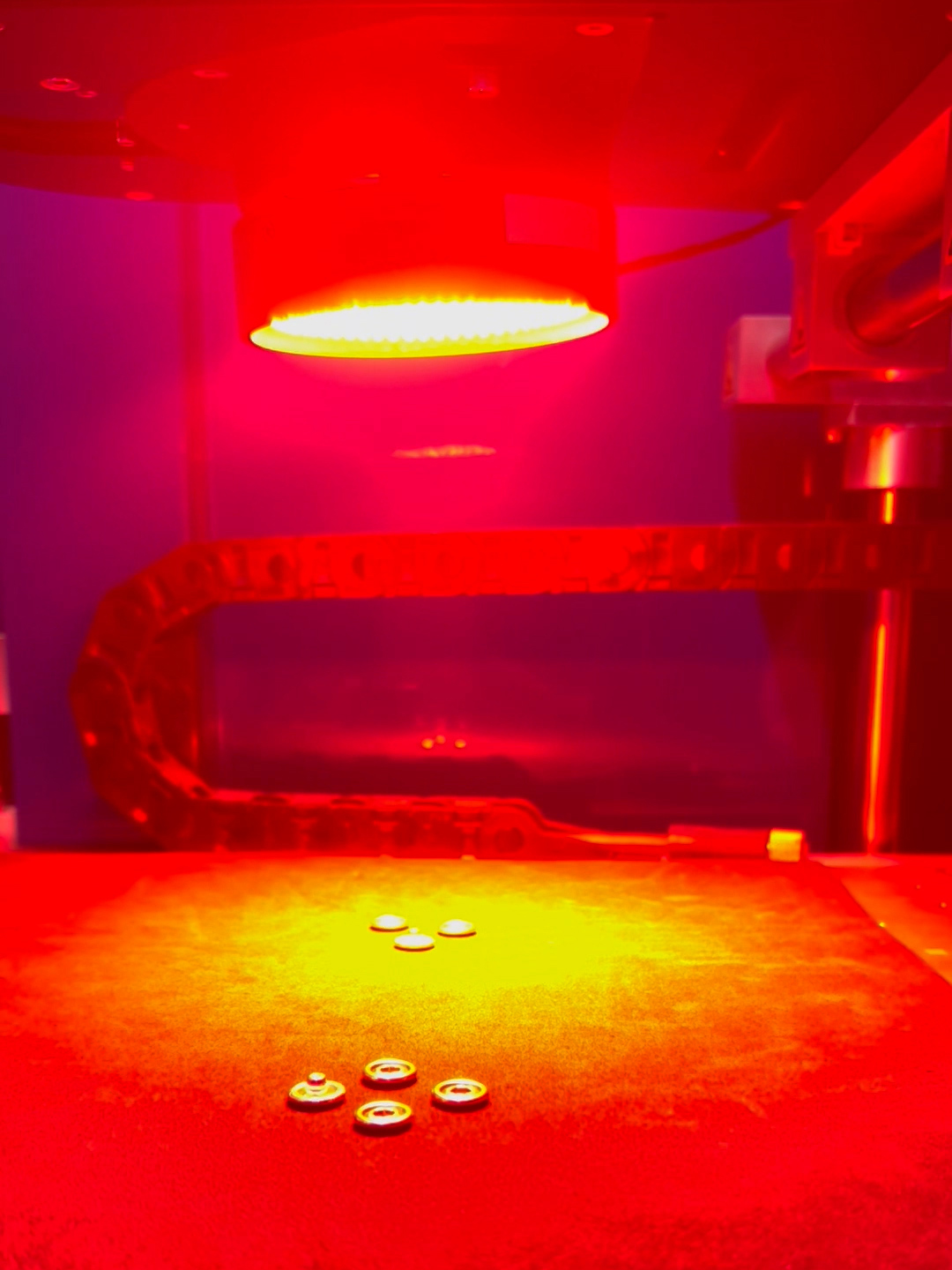

La caméra regarde la surface de travail dans la même perspective que le faisceau laser et reconnaît ainsi très précisément les pièces à usiner. Elle est couplée dans la trajectoire du faisceau laser et voit la surface de travail à travers les miroirs galvanoplastiques. Les images d'environ 10 x 10 mm seulement sont assemblées par le logiciel sur la surface de travail sélectionnée. Les pièces sont ainsi visibles avec une grande netteté dans le logiciel du laser. La taille de l'image dépend de l'optique du laser et peut être adaptée en fonction de l'application. La dérive des miroirs du scanner est automatiquement corrigée. Cette technologie offre un grand avantage, en particulier pour le marquage de pièces filigranes dans l'industrie horlogère ou la mécanique de précision, où la précision est de haute importance.

Activer ce contenu

La vidéo YouTube est désactivée en raison des paramètres de confidentialité.

Accepter
Voir plus

PlugIn de vision pour le logiciel laser MagicMark

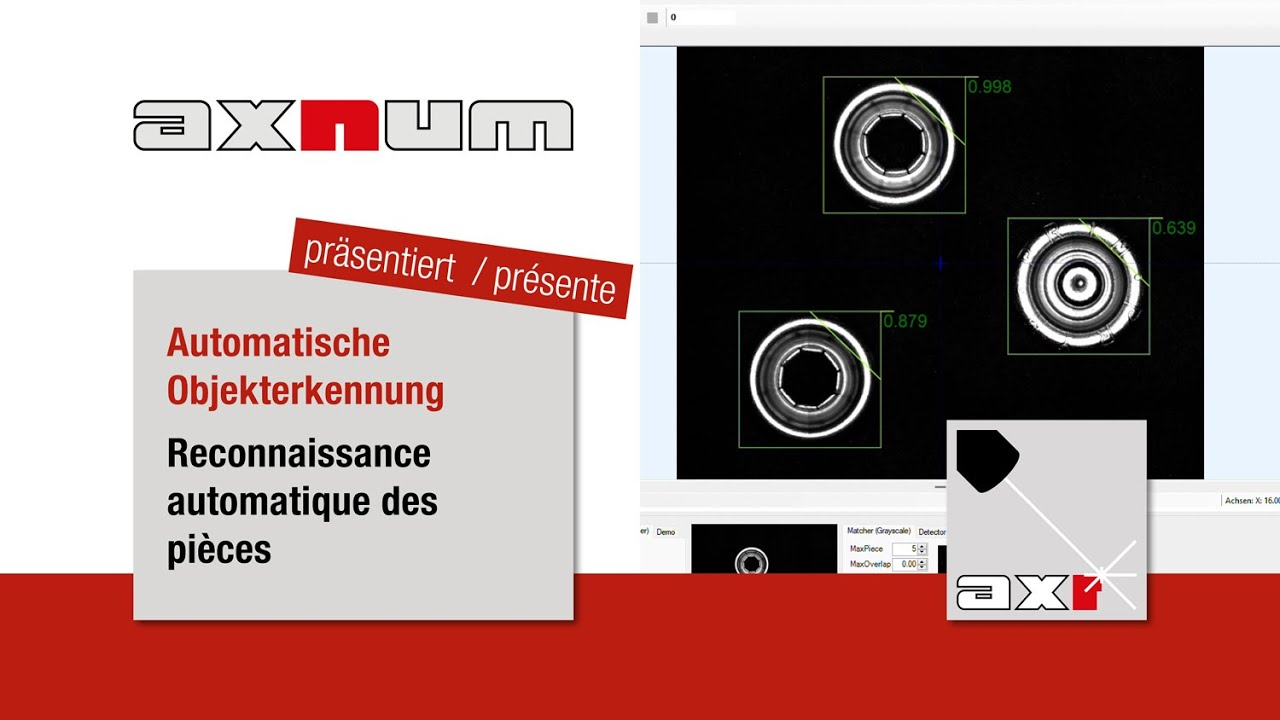

Le logiciel laser MagicMark dispose d'un PlugIn pour la vision. Cela permet de sélectionner un objet à marquer et d'appliquer le marquage souhaité au bon endroit. Le logiciel reconnaît alors toutes les pièces identiques et prend en charge le marquage au même endroit pour toutes les pièces. Le marquage est adapté en fonction de la position de la pièce et toutes les pièces sont marquées conformément à la consigne. Les pièces incorrectes sont reconnues comme telles et les pièces sont exclues du marquage.

Identification automatique des pièces et marquage précis : l'utilisation du laser de marquage dans différents secteurs industriels

Le laser de marquage avec le système de vision VisionOptiX et l’identification automatique des pièces offre un moyen rapide et précis de marquer des produits dans de nombreux secteurs industriels. La technologie laser permet un marquage durable et de haute qualité sur une grande variété de matériaux, tandis que le système de reconnaissance automatique assure un marquage sans erreur. Cela augmente la productivité et la précision de la production et garantit une traçabilité et un contrôle de qualité rapide.

  • Dans l'industrie horlogère, le laser sert à marquer les mouvements, les cadrans, les boîtiers et autres composants. Il permet un marquage rapide et précis afin d'assurer une traçabilité et un contrôle de qualité accrus. En outre, il augmente la productivité et la précision de la production en assurant un marquage efficace et sans erreur des composants.
  • Dans l'industrie manufacturière, une utilisation pour le marquage de pièces dans la production de masse s'impose. Le système laser reconnaît automatiquement la pièce à marquer et guide le laser avec précision au bon endroit, ce qui augmente la productivité et la précision du marquage. Cela permet une traçabilité et un contrôle de qualité rapides dans la production. En outre, les codes Datamatrix et QR peuvent être contrôlés.
  • Un autre domaine d'application important est la fabrication de composants et d'appareils électroniques, où le laser peut produire des marquages précis et durables sur une grande variété de matériaux tels que les platines , les boîtiers et les circuits imprimés. Le système de reconnaissance automatique assure un marquage sans erreur et permet de traiter rapidement de grandes quantités de composants. Dans ce domaine, le laser avec système de vision peut également être utilisé pour des applications d'ajustage.
  • Le système peut également être utilisé dans l'industrie médicale et alimentaire. Ici, le laser peut marquer des caractéristiques d'identification, des dates de péremption ou des numéros de lots sur des produits. La reconnaissance automatique des pièces garantit un marquage précis, tandis que la technologie laser permet un marquage durable et de haute qualité. Après le marquage laser, le système de vision peut être utilisé pour vérifier l’intégralité du marquage.

Données techniques

Optique de marquageStandard [f=100 / 163 / 253]
ou personnalisé
Champ de vision typ.
Image unique [mm]*
5 x 5 … 162 x 162
dépend de l'optique ou selon les besoins du client
Résolution [μm/Pixel]*6 … 200
ou selon les besoins du client
Éclairageselon les besoins du client

*Paramètres en fonction de la configuration du système

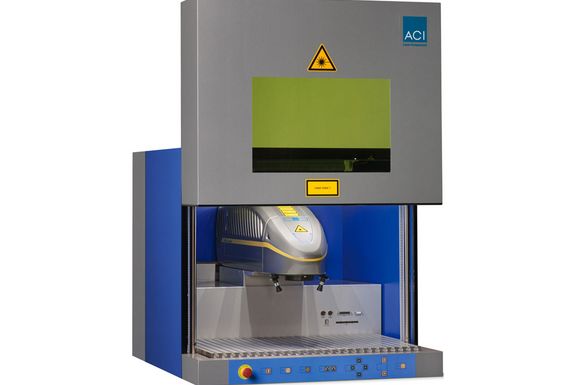

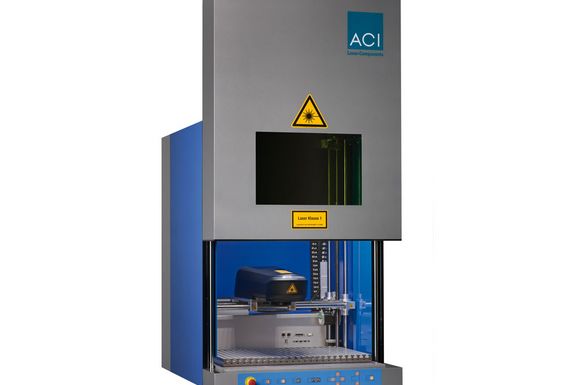

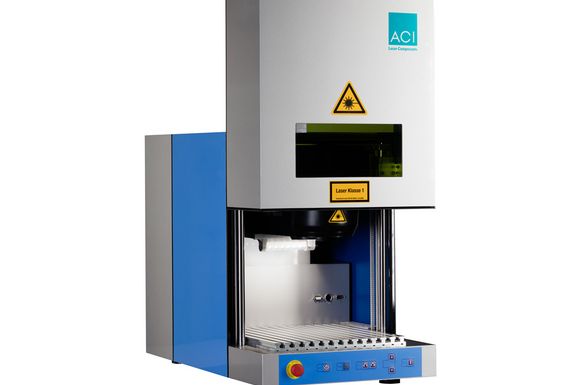

Postes de travail compatibles

Le VisionOptiX peut être installé dans les postes de travail suivantes :

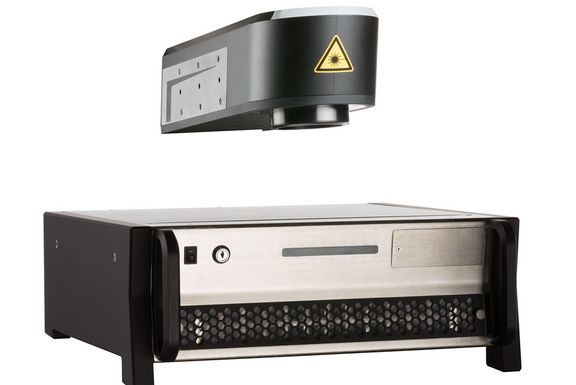

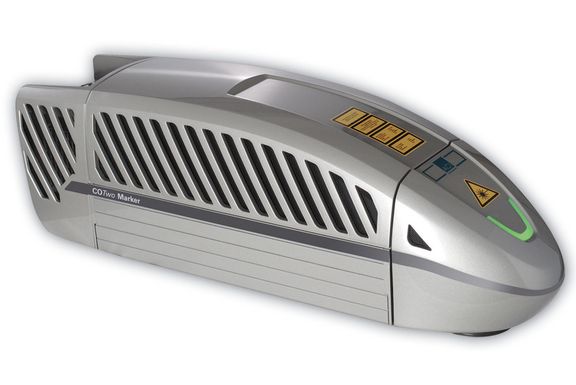

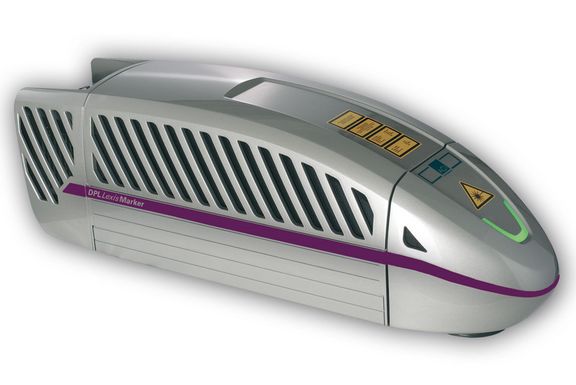

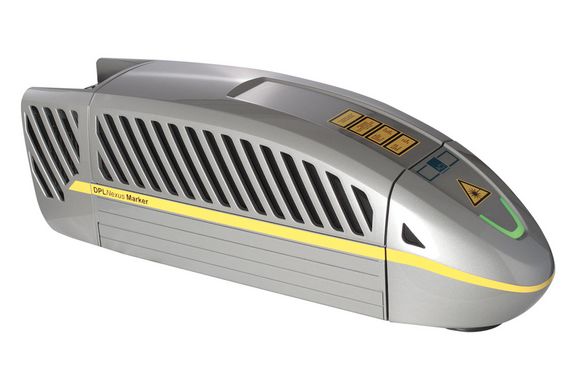

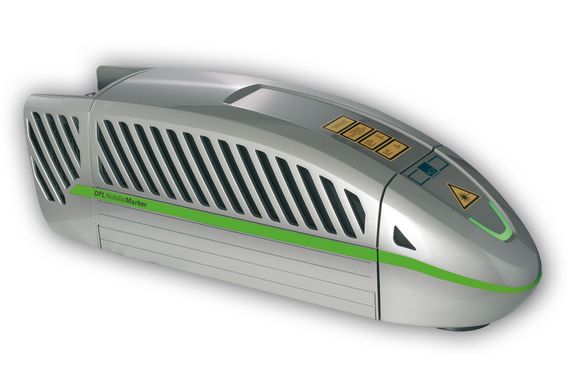

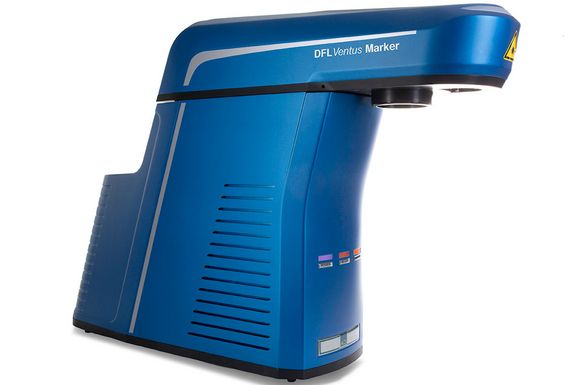

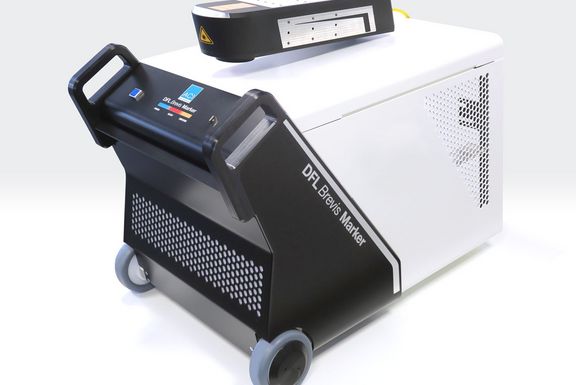

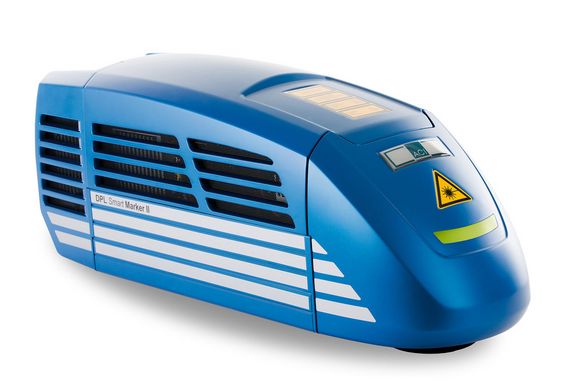

Types de laser compatibles

Le VisionOptiX peut être combiné avec les types de laser suivants :
