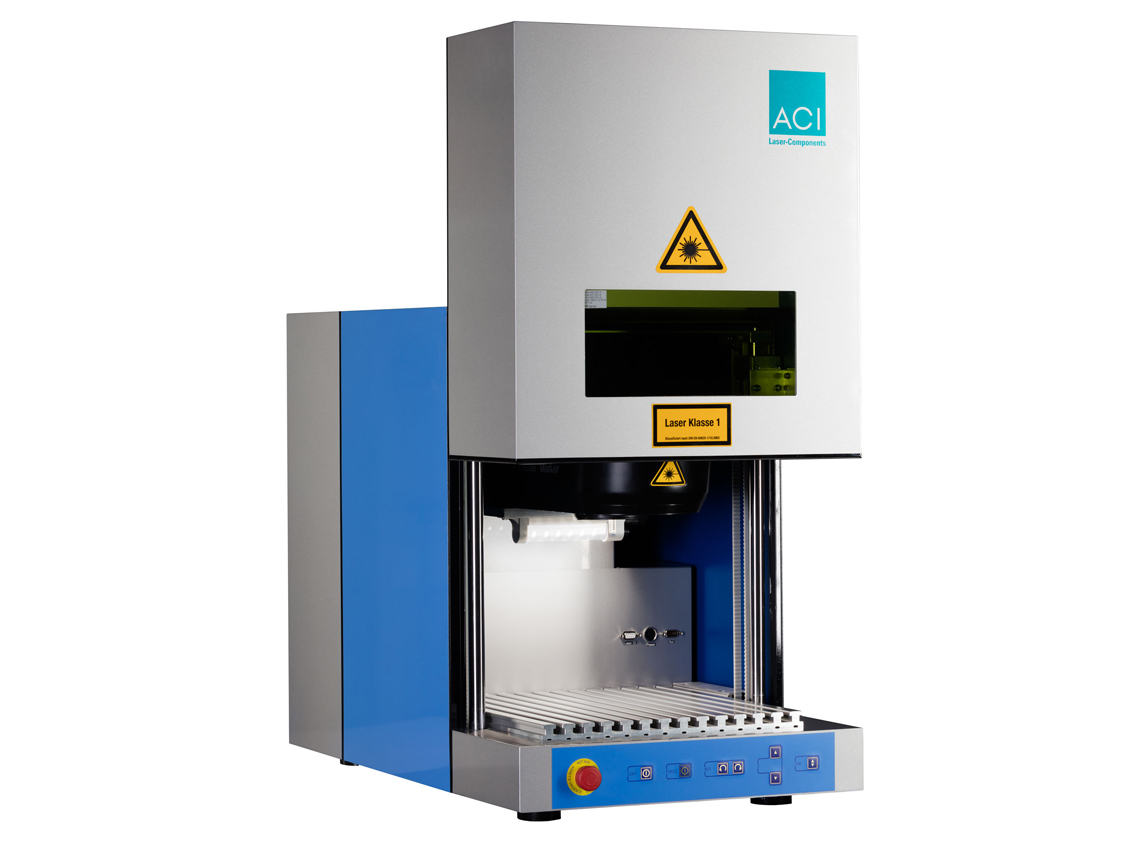

WorkstationCLASSIC pour les petits composants

La WorkstationCLASSIC est un boîtier de protection compact pour le traitement de pièces de très petite taille. Elle convient pour le marquage de pièces à l’unité tout comme pour des lots de grande taille. L’espace de travail est très facile d’accès et doté d’une plaque à rainures en T. Il dispose d’une surface de serrage de 340 mm x 360 mm et peut recevoir des pièces jusqu’à un poids de 25 kg. L’axe Z électrique intégré dispose d’une course de 150 mm* et offre ainsi des conditions idéales pour le traitement de différentes pièces, d’une hauteur de 150 mm maximum. Pour une configuration rapide, l’utilisateur dispose d’un système de focalisation. En cas de travaux de marquage répétitifs, les contenus et tous les paramètres de positionnement peuvent être chargés automatiquement.

Vos atouts

  • Hausse de la productivité
    grâce à l’ouverture et à la fermeture automatique des portes
  • Sécurité
    grâce au recours à la classe de protection laser 1
  • Temps de préparation réduits
    grâce à un axe Z électrique intégré

Votre contact

Mike Machule
Direction

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE

Matériaux à marquer

Il est possible de marquer des métaux, plastiques, céramiques, films, ainsi que le verre et les matériaux organiques en fonction de la source laser utilisée.

 Laser fibréLaser YAGLaser UVLaser vertLaser Co2

Métal
Gravure
Enlèvement par couvhes
Marquage par revenu


très bon
très bon
très bon


bon – très bon
très bon
bon – très
bon


inapproprié
bon
bon


inapproprié
bon
bon


inapproprié
inapproprié
inapproprié

Plastique
Carbonisation*
Moussage*
Enlèvement de matière (gravure)

bon
très bon
inapproprié

très bon
très bon
inapproprié

très bon
très bon
inapproprié

très bon
très bon
inapproprié

inapproprié
inapproprié
très bon
Céramiquebonbon*bonbon bon
Revêtements & vernistrès bontrès bonbonbon
Verreinappropriéinappropriétrès boninappropriébon
Boisinappropriéinappropriéboninappropriétrès bon
Cuirinappropriéinappropriéboninappropriétrès bon
Eiquettes & feuilles pour laser
Enlèvement de matière
Virage de teintre

très bon
bon

très bon
très bon

bon
bon

bon
bon

très bon
bon

*seulement DPL Marker Business

Applications laser

Données techniques

Fenêtre de marquage110x110 mm
Surface de travail340x360 mm
Hauteur max. de la pièce150 mm
Dimensions extérieures de la cabine760x540x625 mm
Axe Z électriqueHub 100
Axe X électriqueNon
Axe Y électriqueNon
Porte automatiqueOui
Axe de rotationOui (Option)
Caméra intégréeOui (Option)

Norme de sécurité

La WorkstationCLASSIC est un système de classe de protection laser 1, qui ne nécessite par ailleurs aucun autre élément de sécurité. Elle constitue ainsi une alternative attractive aux technologies de marquage traditionnelles, même pour les petites entreprises.

Logiciel

Le logiciel de marquage MagicMarkV3 nécessaire au fonctionnement du système est inclus dans la livraison. Il permet le marquage de textes, graphiques, codes de types Datamatrix ou code-barres, numéros de série, logos, le marquage sur circonférence sans raccord de pièces à symétrie de révolution et le marquage d’images en dégradé de gris sur plastiques. Une gestion intelligente des droits facilite la création de différents groupes d’utilisateurs. Le système peut ainsi être adapté sur mesure aux besoins de chaque utilisateur. De même, un fonctionnement semi-automatique avec échange autonome de données avec les différentes sources de données est également possible. Des plug-ins permettent l’ajout d’autres fonctions, comme p. ex. le code GS1 ou le remplissage des contours.

Logiciel Magic Mark

Options et Accessoires

Système laser

La WorkstationCLASSIC peut être associée à toutes les sources laser d’ACI.
