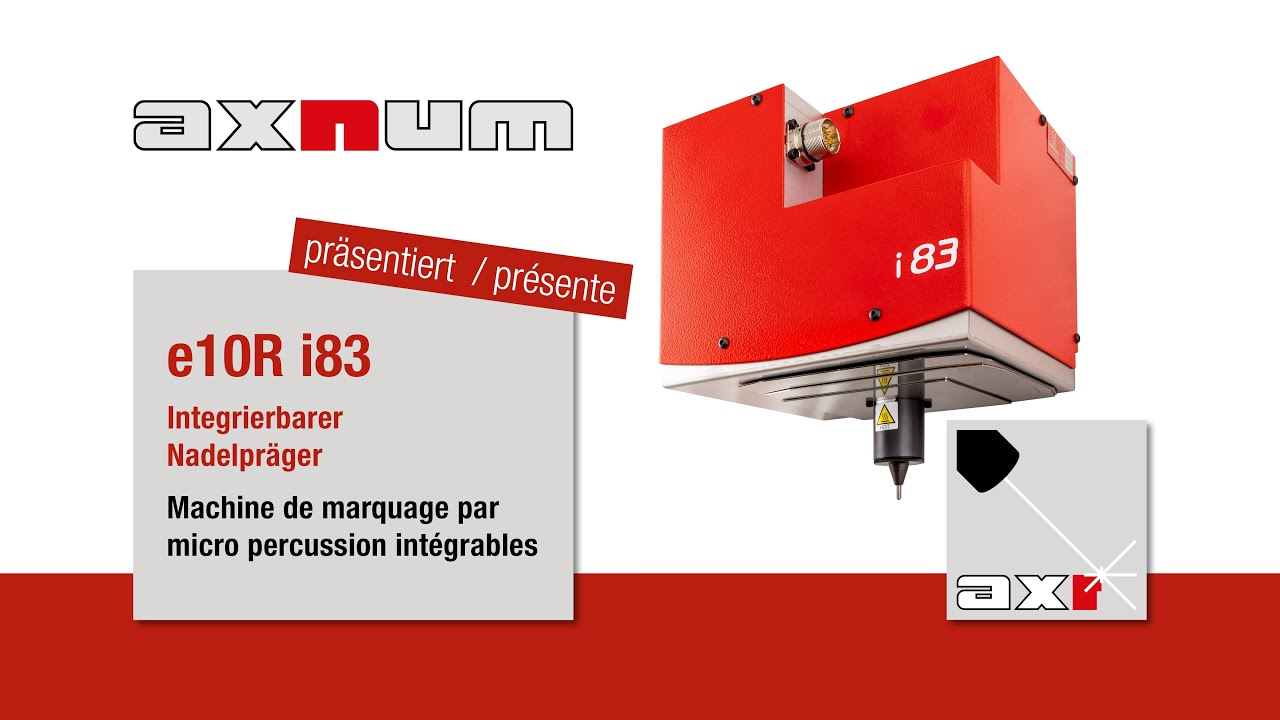

Machine de marquage micro percussion e10R i83

Le système de marquage e10R i83, extrêmement compact, est conçu pour s’intégrer facilement dans les installations de production automatisées, quelle que soit la position souhaitée. Facile à piloter, il permet le marquage de pièces de formes, d’états de surface et de matières divers. Un boîtier métallique et des plaques métalliques mobiles autour de l’ensemble percuteur protègent l’électronique contre les influences extérieures et permettent un usage en milieu industriel.

Vos atouts

  • Guidage précis et de qualité (tolérance 0,02 mm)
  • Ensemble percuteur mécanique conçu pour un usage intensif
  • Compact (225 x 202 x 256 mm) avec grande fenêtre de marquage (80 x 70 mm)

Le système de marquage i83 ne nécessite que peu de maintenance et possède des consommables qui se remplacent rapidement. La qualité et la précision du guidage, la grande tolérance de la distance aiguille/pièce et la rapidité de marquage en font une solution répondant aux exigences les plus pointues. La facilité de programmation et un câble amovible en font un outil des plus flexibles.

Vos contacts

Jérôme Benoit
Product Management

Jérôme Benoit

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

+41 78 225 18 44 benoit@axnum.ch
Mike Machule
Product Management

Mike Machule

Product Manager

Domaines de compétences :
LASERS DE MARQUAGE, SYSTÈMES DE MARQUAGE PAR MICRO PERCUSSION et RAYAGE

+41 79 262 57 51 machule@axnum.ch

Données techniques

 e10 i83e10 i83 Ae10 i83 Ve10 i83 VA
Fenêtre de marquage80 x 70 mm80 x 70 mm80 x 70 mm80 x 70 mm
Dimensions L x P x H225 x 202 x 256 mm225 x 202 x 275 mm225 x 202 x 256 mm225 x 202 x 275 mm
Poids9,4 kg9,4 kg9,6 kg9,6 kg
Câble de liaison5 m, 10 m (15m*)5 m, 10 m (15m*)5 m, 10 m (15m*)5 m, 10 m (15m*)
Détection pièceNonOuiNonOui
Caméra zone de relecture--15 x 15 mm15 x 15 mm

*Option

Configuration A (e10 i83-A)

Option autosensing

Le capteur autosensing se combine avec l’axe Z à pilotage automatique, également disponible en option, et veille à ce que la distance séparant l’aiguille et la pièce soit toujours constante. Le système mesure de façon autonome la distance correcte avec la pièce comportant des hauteurs différentes.

Autosensingoption

Configuration V (e-10 i83-V)

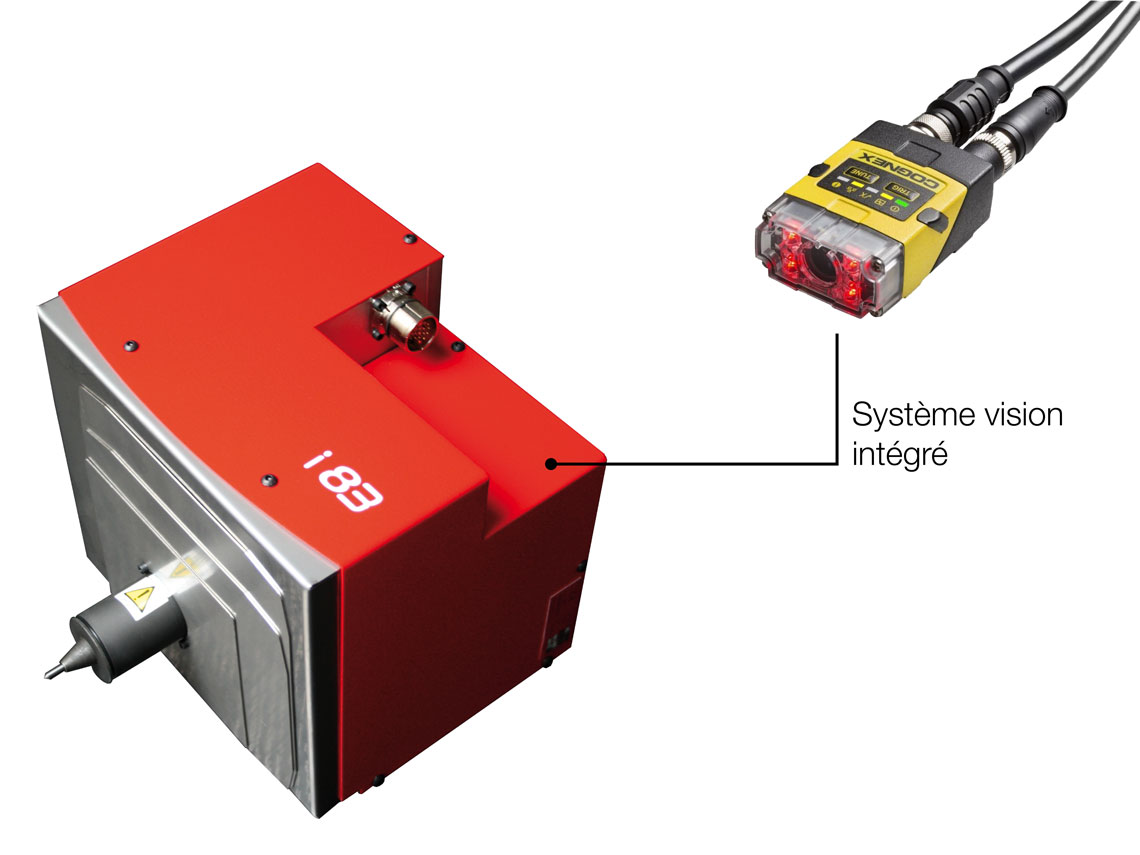

Caméra intégrée

La variante e10R i83V contient une caméra intégrée dans le boîtier du système de marquage, qui permet une lecture et une vérification immédiates des marquages codés, notamment des codes Datamatrix.

Configuration V-A (e10 i83 V-A

Option autsoensing & caméra intégrée

Le capteur autosensing peut être associé à la caméra intégrée.

Applications et utilisations

Le système de marquage i83 assure un marquage par micro-percussion rapide sur tous les types de matériaux. L’entraînement électromagnétique ne requiert pas de pneumatique supplémentaire et est ainsi plus efficace que les systèmes à air comprimé. Des pièces de différentes formes et caractéristiques (plates, concaves, convexes, rondes, brutes, traitées…) peuvent être marquées.

Matériaux à marquer

L’i83 permet de marquer les plastiques et aciers sans difficulté, jusqu’à une dureté de 62 HRC.
Tous les matériaux

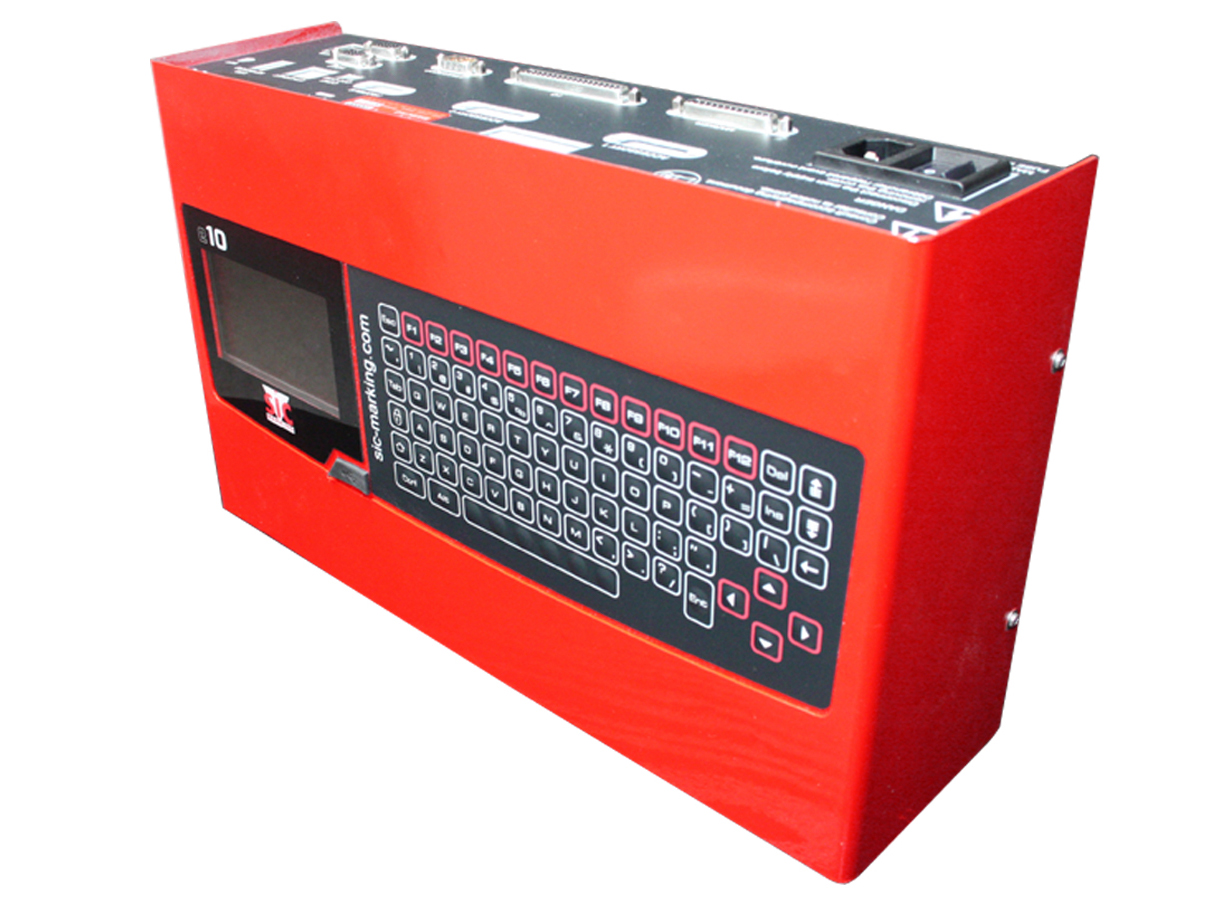

Contrôleur e10R

Ce système de marquage par micro-percussion, en combinaison avec le contrôleur e10R, convient parfaitement pour toutes les tâches de marquage automatisées. Il est conçu pour une intégration en armoires et peut être équipé en option d’un rail DIN (fixation / rail de support). Naturellement, une combinaison avec le contrôleur e10 est également possible sous forme d’appareil de table.

Contrôleur e10

Logiciel

Suite logicielle Logiciel PC SICTOOL e10 pour le pilotage direct de la tête de marquage

  • Traitement des données de marquage
  • Gestion des entrées / sorties
  • Fonction historique
  • Datamatrix ECC200 et UID

Logiciel e10


Options et Accessoires

Une multitude d’accessoires permettent une intégration optimale.
Tous les options et accessoires
