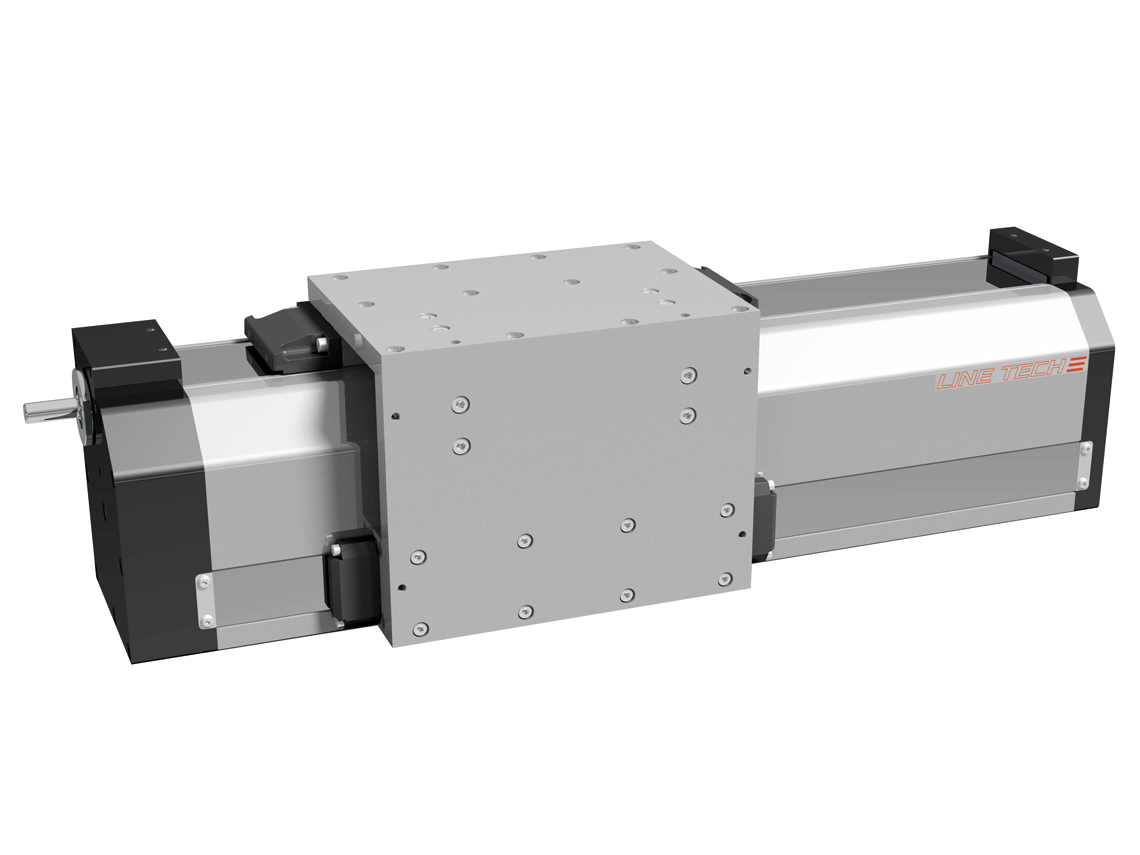

Modules de pont BM LINE TECH

Les modules de pont BM sont particulièrement adaptés aux axes portiques à longue course en porte-à-faux ou aux axes à inertie propre élevée. Les axes linéaires prêts à monter sont conçus de manière modulaire selon le principe des systèmes modulaires. Dans la taille BM4, ils sont équipés d'un guidage linéaire intégré et, selon le type, ils sont également disponibles avec un deuxième guidage linéaire latéral. Des courroies dentées haute performance ou des vis à billes sont disponibles comme entraînement.

Vos atouts

Modules de ponts prêts à monter avec profilé en aluminium extrêmement résistant comme support de base et chariot en aluminium
Comportement de roulement optimal, capacités de charge élevées et grande rigidité (un ou deux guidages linéaires)
Courroie crantée ou vis à billes
Construction simple de l'engrenage et du moteur
Convient aux systèmes multiaxes

Tous les modèles en un coup d'œil

	Entraînement par courroie crantée	Vis à billes
Course	Jusqu’à 6180 mm	Jusqu’à 3000 mm
Vitesse (v_max)	5 m/s	1.6 m/s
Précision de répétition	<0.2 mm/1000 mm	<0.03 mm/1000 mm
Précision de positionnement	200 µm/1000 mm	53 µm/300 mm

Télécharger

Vous trouverez des informations techniques détaillées sur les différents types d'axes linéaires dans le catalogue ou sur la page produit de LINE TECH.

linetech.ch

Product catalogue Bridge Modules BM
