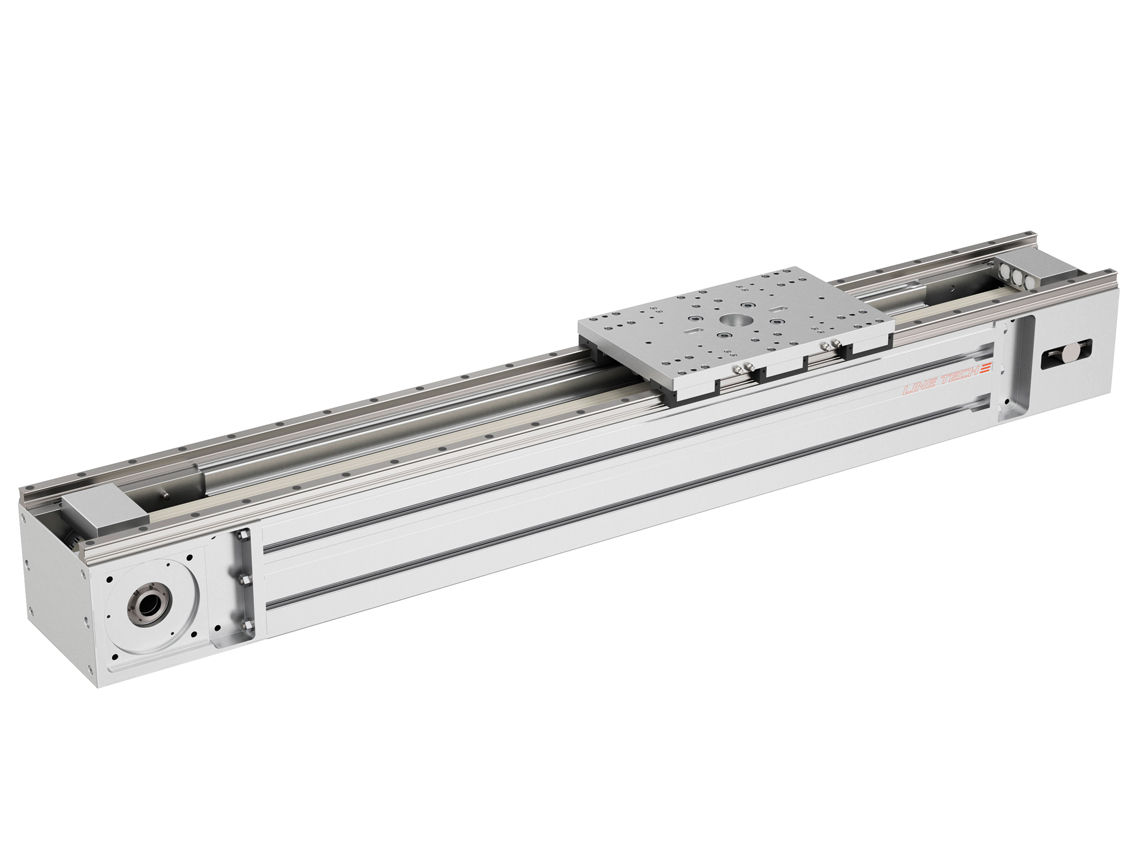

Modules dynamiques LINE TECH DM

Les modules dynamiques sont conçus pour des applications avec des charges élevées et des temps de cycle très rapides. Grâce à la conception spéciale des profilés en aluminium extrudé, les corps de base très résistants à la torsion conviennent également comme axes à longue course et en porte-à-faux. Avec deux guidages linéaires intégrés comprenant au total 4 à 6 chariots de guidage et des entraînements puissants via des crémaillères ou des courroies dentées haute performance, les modules dynamiques LINE TECH répondent aux exigences les plus élevées en matière de charge, de dynamique et de durée de vie.

Vos atouts

Modules dynamiques prêts à monter avec profilé en aluminium résistant à la torsion comme support de base et chariot en aluminium
Comportement de roulement optimal, capacités de charge élevées et grande rigidité guidages linéaires sans jeu (4 ou 6 chariots de guidage)
Courroie crantée ou entraînement à crémaillère
Construction simple de l'engrenage et du moteur

Tous les modèles en un coup d'œil

	Entraînement par courroie crantée	Entraînement à crémaillère
Course	Jusqu’à 6360 mm	Jusqu’à 5550 mm
Vitesse (v_max)	5 m/s	5 m/s
Précision de répétition	<0.1 mm/1000 mm	<0.04 mm/1000 mm
Précision de positionnement	200 µm/1000 mm	36/37 µm/1000 mm

Télécharger

Vous trouverez des informations techniques détaillées sur les différents types d'axes linéaires dans le catalogue ou sur la page produit de LINE TECH.

linetech.ch

Product catalogue Dynamic Modules DM (English)
