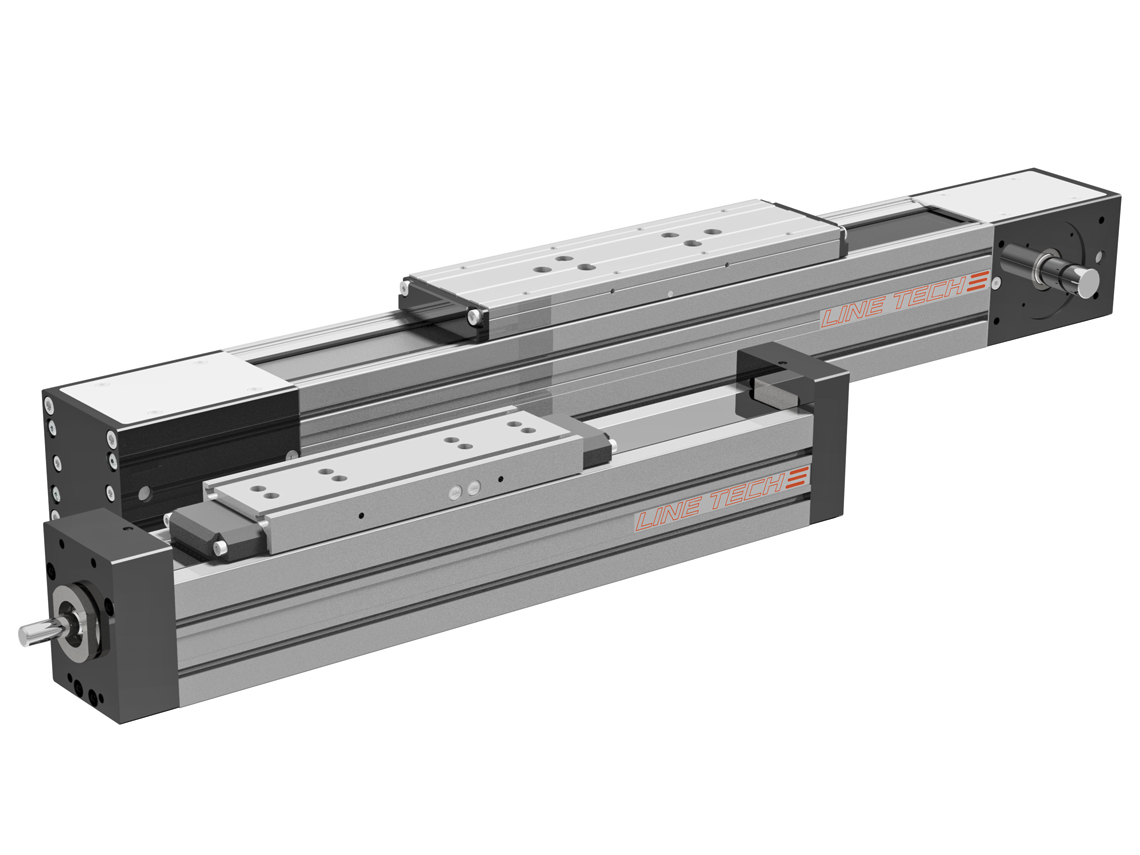

Modules linéaires LM LINE TECH

Ces axes linéaires ont été développés pour des applications avec des courses importantes et des vitesses de déplacement élevées sous des charges moyennes. Les axes linéaires prêts à monter et de conception modulaire sont conçus selon le principe modulaire et offrent une grande flexibilité : ils sont disponibles avec un guidage à rail linéaire intégré ou supplémentaire externe, chacun équipé de deux chariots de guidage. Des courroies dentées ou des vis à billes puissantes sont disponibles comme entraînement.

Vos atouts

Modules linéaires prêts à monter avec profilé en aluminium compact comme support de base et chariot en aluminium
Comportement de roulement optimal, capacités de charge élevées et grande rigidité (un ou deux guidages linéaires sans jeu)
Courroie crantée ou vis à billes
Construction simple de l'engrenage et du moteur

Tous les modèles en un coup d'œil

	Entraînement par courroie crantée	Vis à billes
Course	Jusqu’à 7650 mm*	Jusqu’à 3000 mm
Vitesse (v_max)	5 m/s	1.6 m/s
Précision de répétition	<0.2 mm/1000 mm	<0.03 mm/1000 mm
Précision de positionnement	200 µm/1000 mm	53 µm/300 mm

*La version XL permet des courses extra-longues spécifiques à l'application pouvant dépasser 15 mètres. Des courses encore plus longues sont disponibles sur demande.

Télécharger

Vous trouverez des informations techniques détaillées sur les différents types d'axes linéaires dans le catalogue ou sur la page produit de LINE TECH.

linetech.ch

Product catalogue Linear Modules LM (English)
