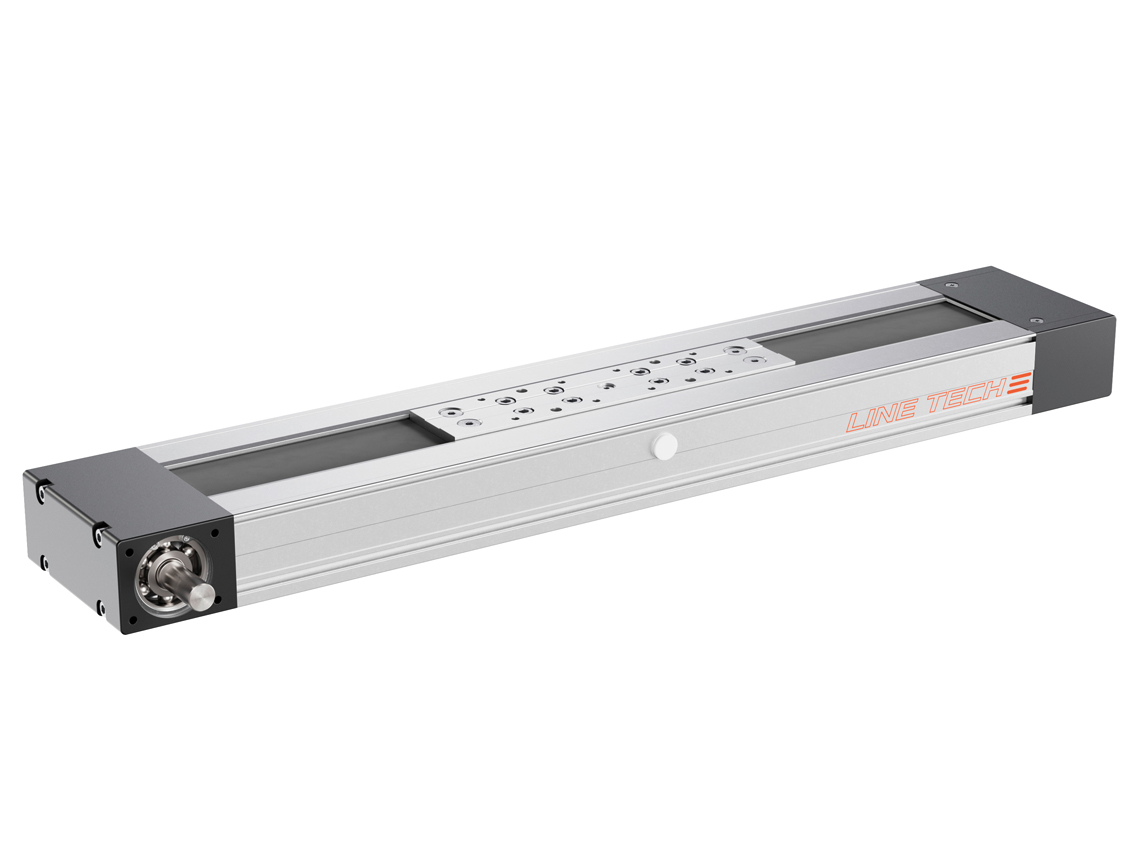

Unités compactes KE LINE TECH

Les unités compactes KE conviennent aux applications présentant des exigences moyennes à élevées en matière de charge et de précision. Les systèmes linéaires sont modulaires et équipés de deux guidages linéaires sur rail, avec au choix 2 ou 4 chariots de guidage au total. Différents modèles de courroies dentées haute performance ou de vis à billes sont disponibles comme entraînement. La variante à courroie dentée est actuellement disponible dans une taille, la variante à vis à billes dans trois tailles.

Vos atouts

Unités compactes prêtes à monter avec profilé en aluminium comme support de base et chariot en aluminium
Conception compacte
Comportement de roulement optimal, capacités de charge élevées et grande rigidité (deux ou plusieurs chariots de guidage intégrés)
Avec/sans plaque de liaison
Courroie crantée ou vis à billes
Construction simple de l'engrenage et du moteur
Convient pour le montage sur table croisée et les systèmes multiaxes

Tous les modèles en un coup d'œil

	Entraînement par courroie crantée	Vis à billes
Course	Jusqu’à 5700 mm	Jusqu’à 1850 mm
Vitesse (v_max)	5 m/s	1.6 m/s
Précision de répétition	<0.2 mm/1000 mm	<0.03 mm/1000 mm
Précision de positionnement	200 µm/1000 mm	53 µm/300 mm

Télécharger

Vous trouverez des informations techniques détaillées sur les différents types d'axes linéaires dans le catalogue ou sur la page produit de LINE TECH.

linetech.ch

Product catalogue Compact Units KE (English)
