LINAX® Lxs « shuttle »

Les Linax Lxs sont conçus pour être montés comme base inférieur pour un XYZ par exemple. Sa construction spécifique avec un grand écartement entre les guidages et le moteur linéaire « encastré » permet d’absorber de grands moments de torsion avec un encombrement très réduit en hauteur de seulement 38mm et des courses allant jusqu’à 1600mm

Vos atouts

  • Technologie moteur linéaire pour garantir dynamique, précision et entretien minimal
  • Double rail de guidage avec 4 chariots à recirculation de billes pour garantir précision et rigidité lors d’applications en portique X-Y-Z
  • Plusieurs chariots indépendants sur la même base pour une flexibilité de mouvements à la hauteur de vos besoins
  • Règles magnétique ou optiques pour une précision optimale

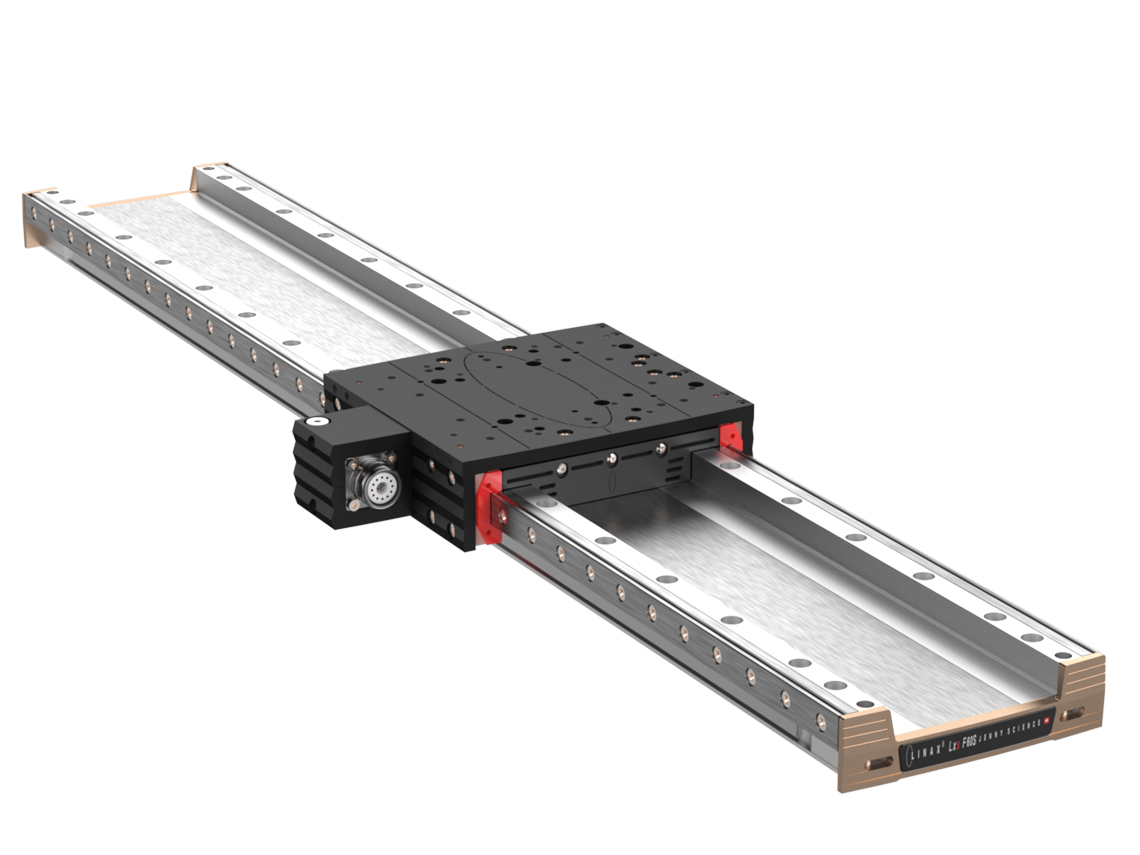

Jenny Science - LINAX® Lxs F60

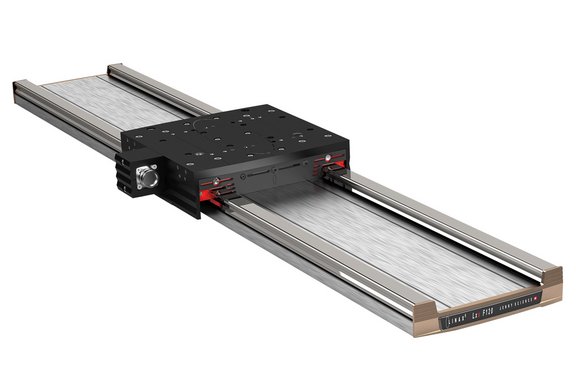

Jenny Science - LINAX® Lxs F120

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

+41 78 723 78 65 aeby@axnum.ch
Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

+41 78 217 76 61 verthuy@axnum.ch

Données technique

LINAX® Lxs F60

ModèleCourse [mm]Longueur d’installation [mm]Force Fn/Fp [N]Poids chariot / Total [kg]
160F6016029060/1801.0/2.6
200F6020033060/1801.0/2.8
320F6032045060/1801.0/3.4
400F6040053060/1801.0/3.9
520F6052065060/1801.0/4.5
600F6060073060/1801.0/4.5
800F6080093060/1801.0/6.1
1000F601'0001'13060/1801.0/7.2
1200F601'2001'33060/1801.0/8.4
1600F601'6001'73060/1801.0/10.8



LINAX® Lxs F120

ModèleCourse [mm]Longueur d’installation [mm]Force Fn/Fp [N]Poids chariot / Total [kg]
400F120400563120/3002.3/7.80
520F120520683120/3002.3/8.05
600F120600763120/3002.3/9.80
800F120800963120/3002.3/11.90
1000F12010001163120/3002.3/13.95
1200F12012001363120/3002.3/16.00
1600F12016001763120/3002.3/20.10

LINAX® Lxs F120
