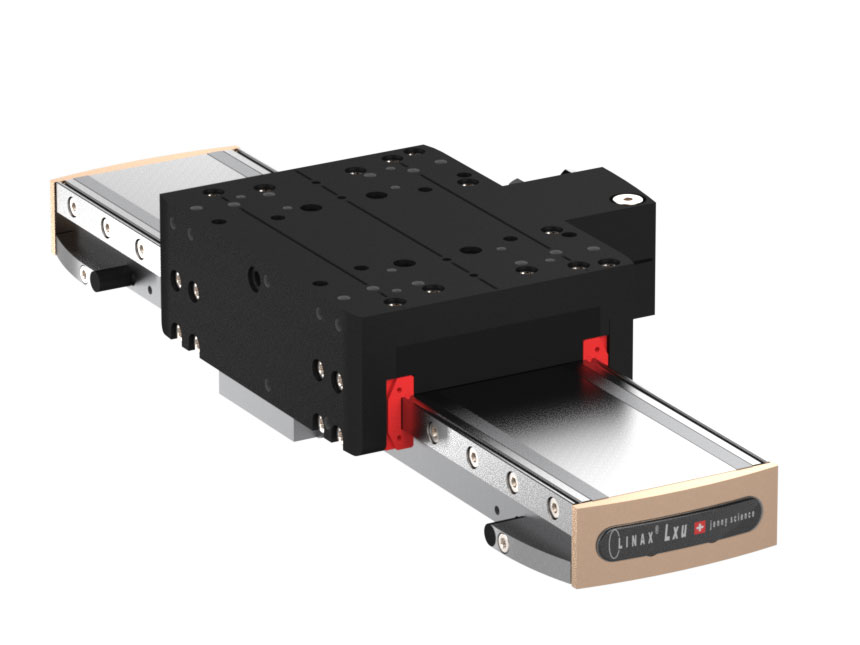

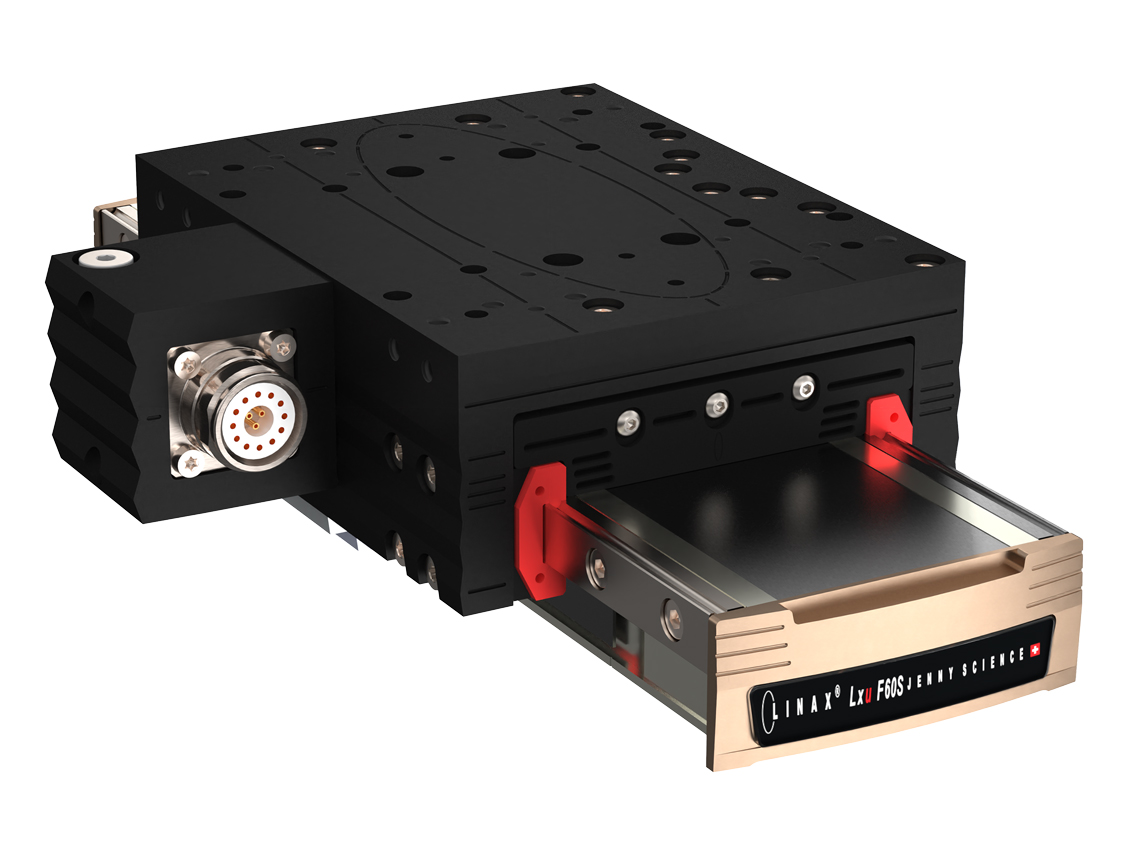

LINAX® Lxu « universal »

Les Linax Lxu sont véritablement polyvalents avec trois possibilités d’interface : sur le chariot, sur la plaque de base et sur la face avant. Il y a 4 trous traversants sur le chariot permettant par exemple, de fixer deux axes dos à dos pour le montage en table croisée X-Y.

Vos atouts

  • Technologie moteur linéaire pour garantir dynamique, précision et entretien minimal
  • Polyvalent : 3 possibilités de montage, sur :
       - le chariot,
       - la plaque de base,
       - la face avant
  • Plaque de base renforcée au carbone pour une meilleure rigidité lors de l’utilisation avec chariot fixe
  • Règles magnétique ou optiques pour une précision optimale

Votre contact

Joël Faivre
Product Management

Joël Faivre

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

Données techniques

ModèleCourse [mm]Longueur de montage [mm]Force Fn/Fp [N]Poids chariot / Total (+ Compensation de masse) [g]
40F604017060/180950/1'700 (+350)
80F608021060/180950/1'900 (+350)
160F6016029060/180950/2'200 (+585)
240F6024037060/180950/2'600
320F6032045060/180950/2'900
