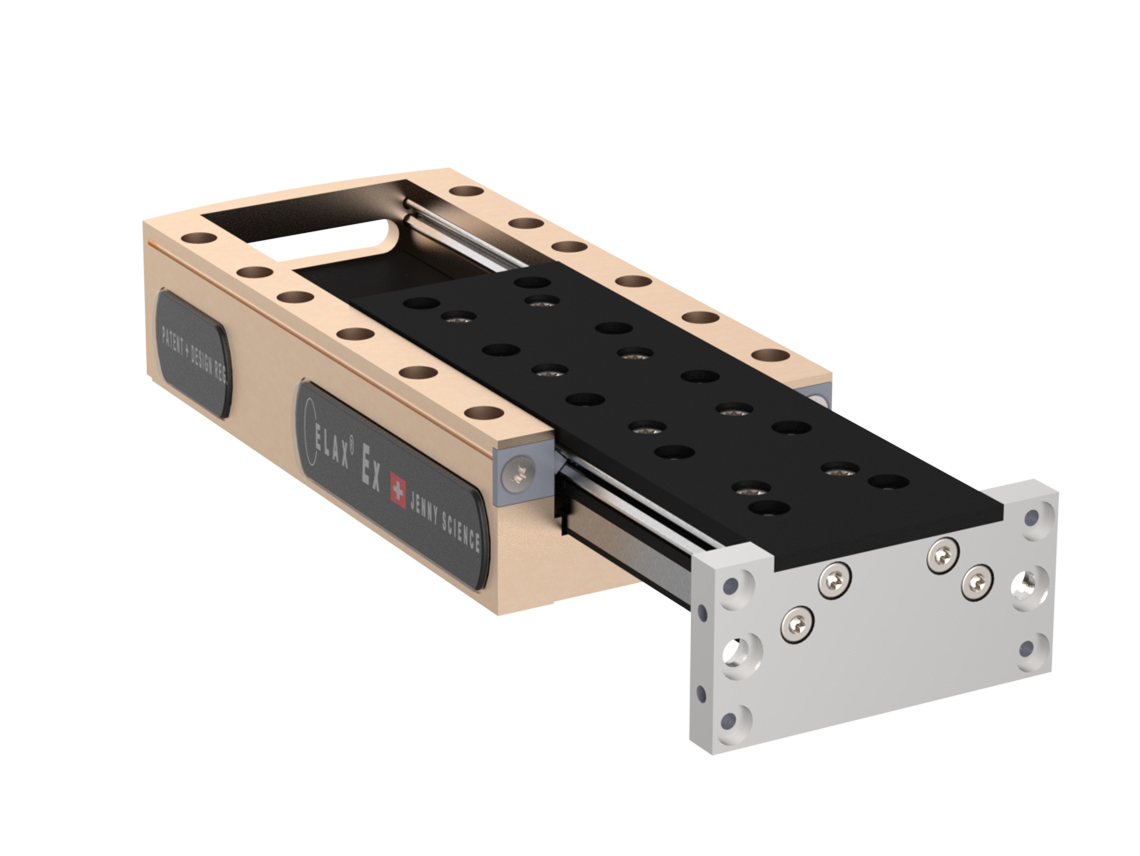

Coulisse à moteur linéaire ELAX® Ex

Les coulisses à moteur linéaire ELAX® représentent la de l'évolution des coulisses pneumatiques. Les ELAX sont idéals pour des positionnements rapides et précis. L'intégration compacte du moteur linéaire dans le monobloc permet un rapport force / taille qui auparavant était inatteignable. De plus, les composants ELAX® sont extrêmement robustes, fiables et résistants dans le temps.

Vos atouts

  • Moteur linéaire pour garantir dynamique, précision et entretien minimal
  • Construction compacte avec guidages à rouleaux croisés
  • Technologie un câble moteur-encodeur pour une installation facilitée
  • Règle de mesure de position magnétique intégrée pour garantir précision et fiabilité
  • Système modulaire, avec des courses de 30 à 150 mm

Votre contact

Steve Aeby
Product Management

Steve Aeby

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

Données techniques

  • 100 millions de cycles sans entretien
  • Course : 30 à 150 mm Force nominale : 20 N (Fp ≤ 60 N)
  • Résolution du système de mesure magnétique : 1 µm
  • Répétabilité : +/- 5 µm (bidirectionnelle à température constante)
ModèleCourse [mm]Force Fn/Fp [N]Poids coulisse / Total
(+ Compensation de masse) [g]
Longueur min en mm
(axe rentré)
Ex 30F203020/60195/560 (+165)110
Ex 50F205020/60265/630 (+200)130
Ex 80F208020/60340/780 (+270)178
Ex 110F2011020/60415/945 (+440)208
Ex 150F2015020/60490/1'110268

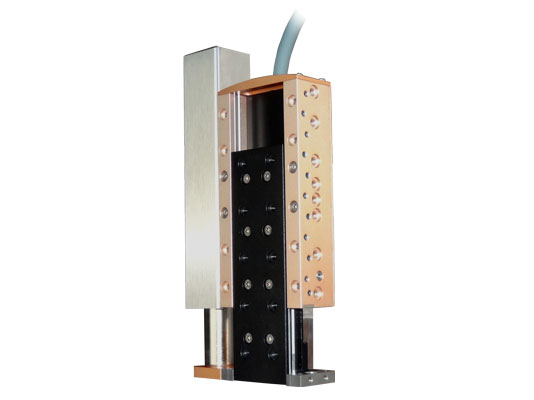

Compensation de masse pour applications verticales

  • Soulage le moteur linéaire
  • Moins d’échauffement du moteur linéaire
  • Economie d'énergie électrique

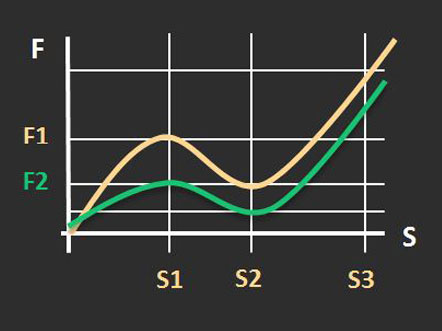

Calibration de force

  • Mesurer et définir précisément les forces d'application
  • Comprend 4 fonctionnalités : "Calibration de force", "Limitation de force", "Contrôle de la force" et "Surveillance et analyse de la force"

Forceteq®

Applications & utilisations

Pour des tâches de positionnement rapide & précis : Nouvelles possibilités d’applications dans la manutention, le montage et l’inspection par les processus de force programmables

Systèmes Pick and Place avec kit de construction modulaire

Servocontrôleurs

Les servocontrôleurs XENAX sont compatibles pour tous les moteurs linéaires LINAX® et ELAX® ainsi que les axes rotatifs ROTAX®.

Technologie de mesure de force Forceteq®

Télécharger prospetus
