Tables rotatives à entraînement direct compacts et cogging réduit

Entraînement direct ultracompact conçu pour des déplacements très rapides et une vitesse de rotation constante. Grâce au „cogging réduit“, celui-ci est idéal pour les mesures de couple.

Vos atouts

  • Très compact
  • Déplacements rapides
  • Vitesse de rotation constante
  • Idéal pour la mesure de couple grâce au cogging réduit

Vos contacts

Steve Aeby
Direction

Steve Aeby

Directeur des Ventes

Terriotoire de vente par code postal : 1000 - 2999 et 6500 - 6999

Mirco Verthuy
Product Management

Mirco Verthuy

Product Manager

Domaines de compétences :
LINEAR MOTION & PLATEAUX TOURNANTS

Séries tables rotatives cogging réduit

Données techniques

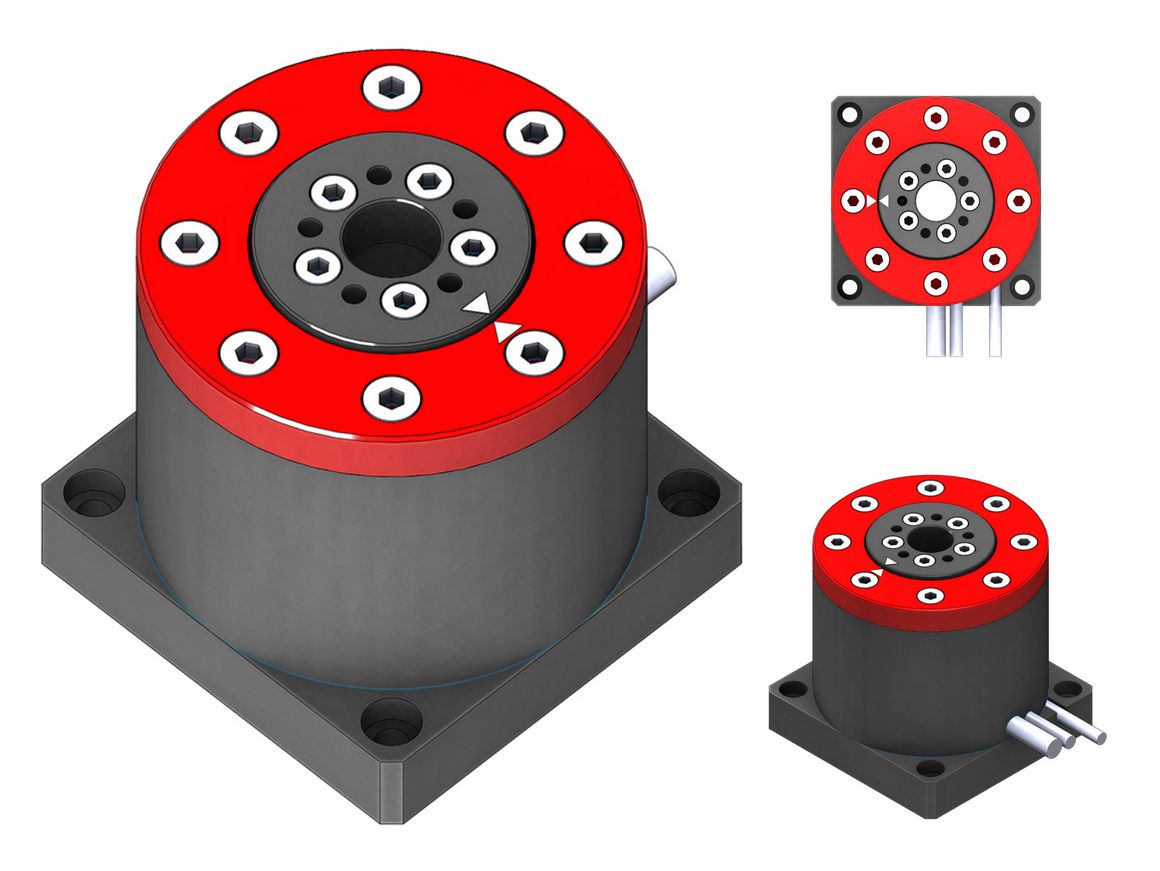

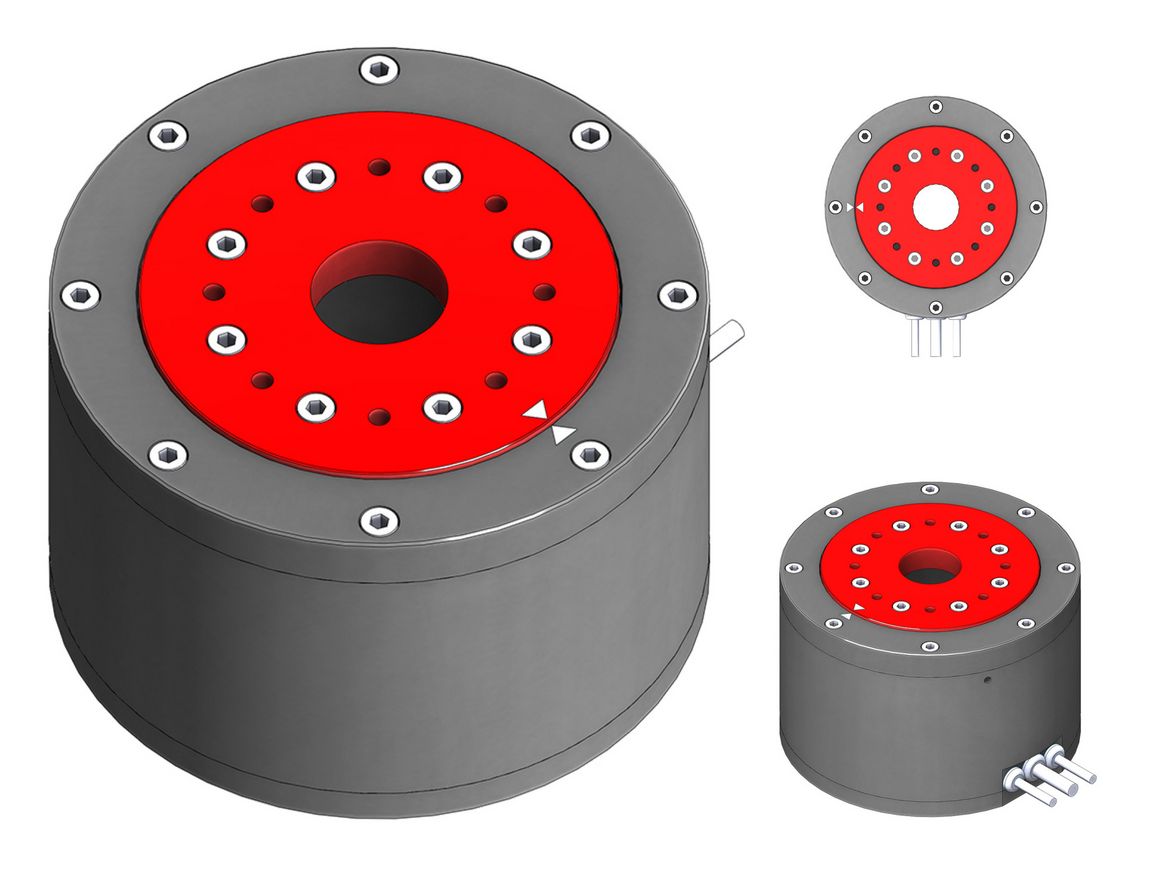

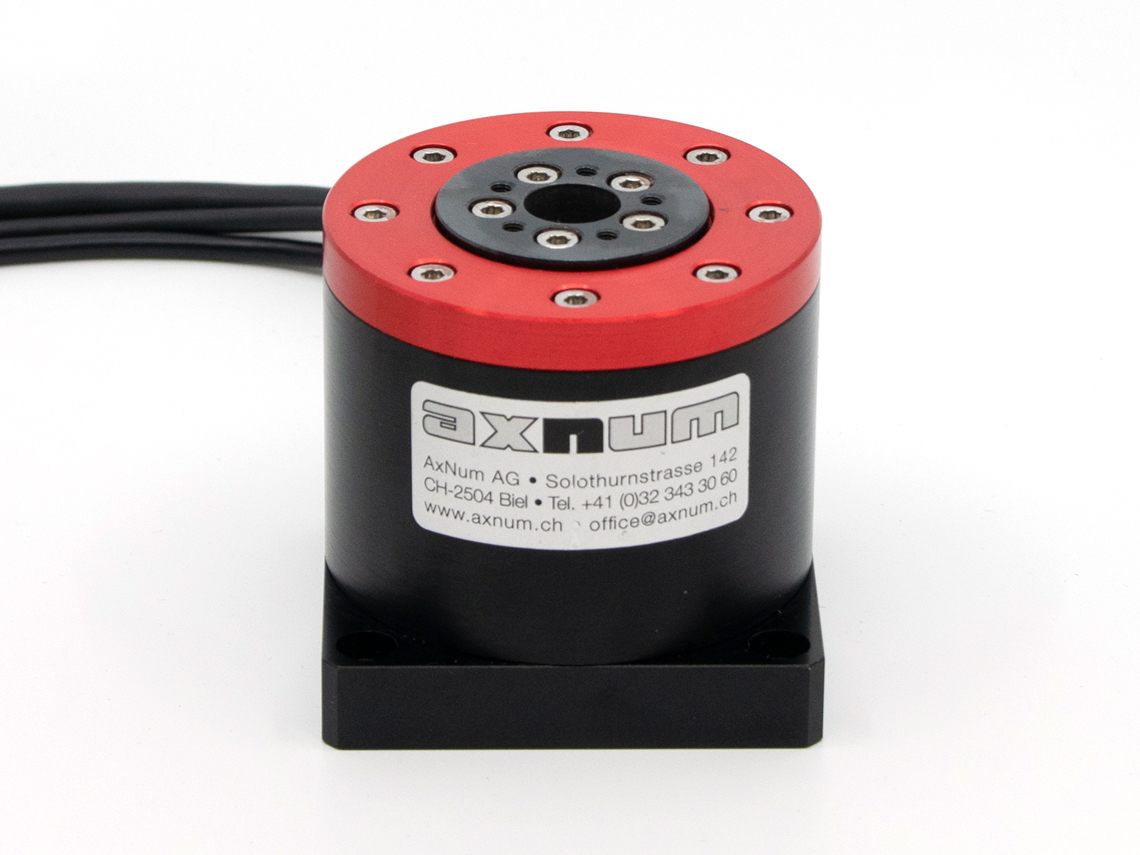

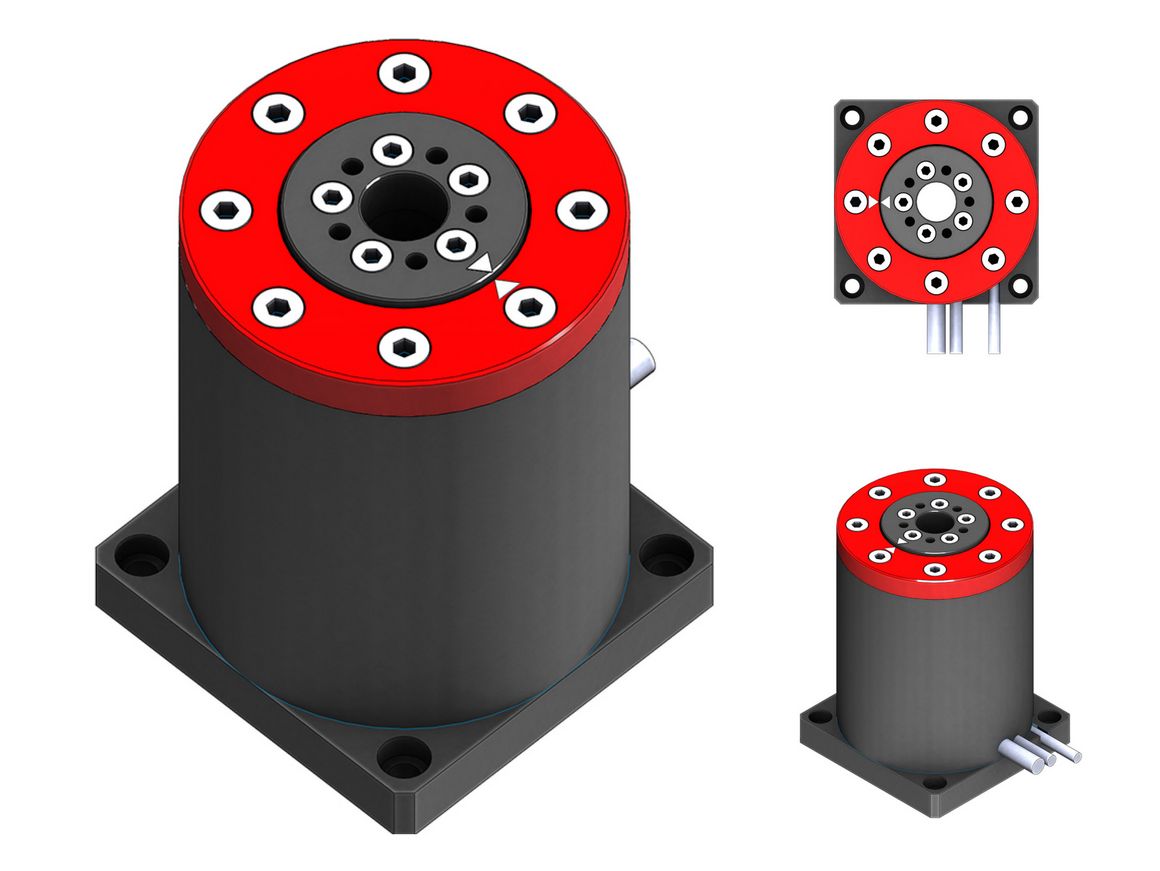

 RaXD62H60RaXD62H84RaXD120H80
N° articleAXN615003AXN615010AXN6115004
Dimensions D x HØ 62 x 60 mmØ 62 x 84 mmØ 120 x 80 mm
Trou traversantØ 12 mmØ 12 mmØ 25 mm
Vitesse max. (à vide)1200 tr/min @ 24VDC1200 tr/min @ 24VDC660 tr/min @ 48VDC
Couple nominal0.11 Nm0.34 Nm1.8 Nm
Couple maximal0.4 Nm1.19 Nm6.5 Nm
Répétabilité+/- 3 arcsec+/- 3 arcsec+/- 4 arcsec
Planéité axiale12 um12 um15 um
Battement radial10 um10 um10 um
Force axiale max. (Upright mounting)50 N50 N150 N / 3'000 N *
Force axiale max. (Inverted / Wall mounting)5 N5 N15 N
Force radiale max.---
Couple de pivotage max. (Upright mounting)0.3 Nm0.3 Nm10 Nm
Couple de pivotage max. (Inverted / Wall mounting)0.05 Nm0.05 Nm1 Nm
Masse0.5 kg0.8 kg3.2 kg
Longeur des câbles3 m3 m3 m
Downloadpdf / steppdf / step

pdf / step

*Corps en acier
